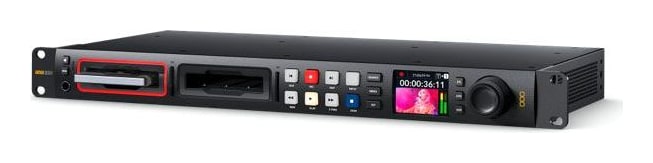

Blackmagic Design Hyperdeck Studio 4K Pro

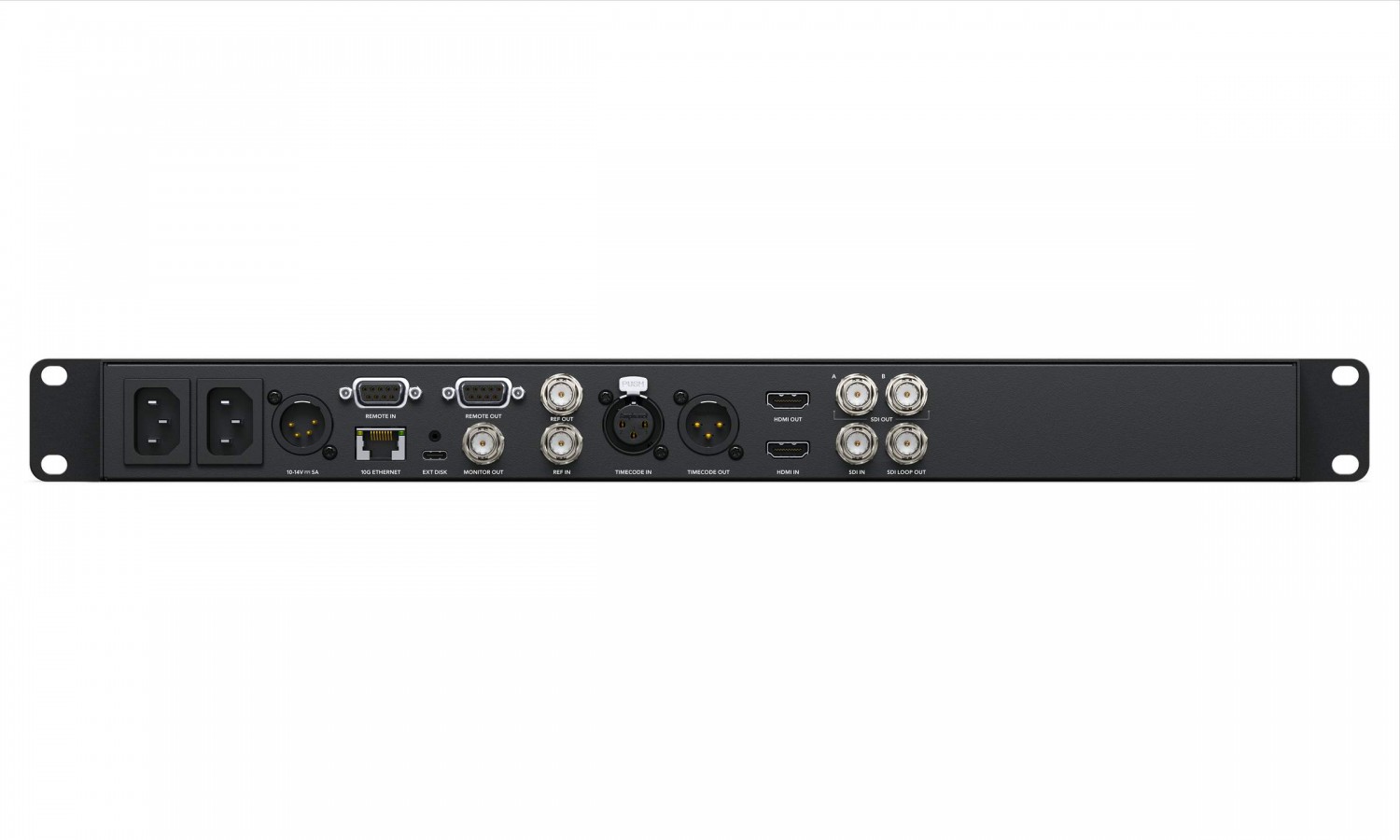

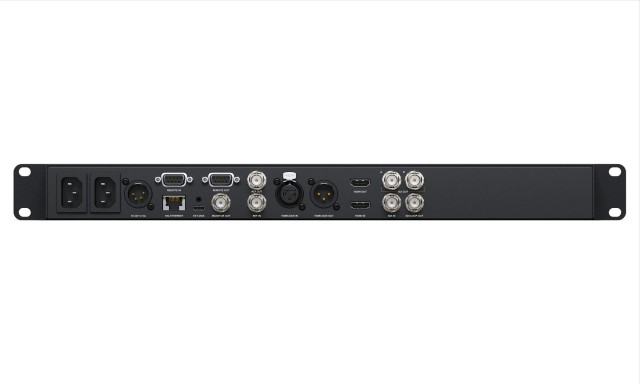

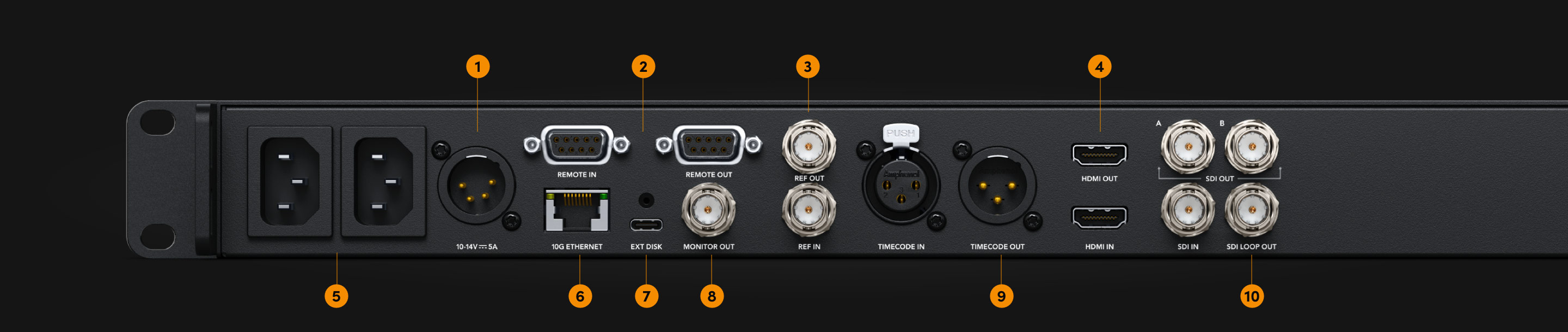

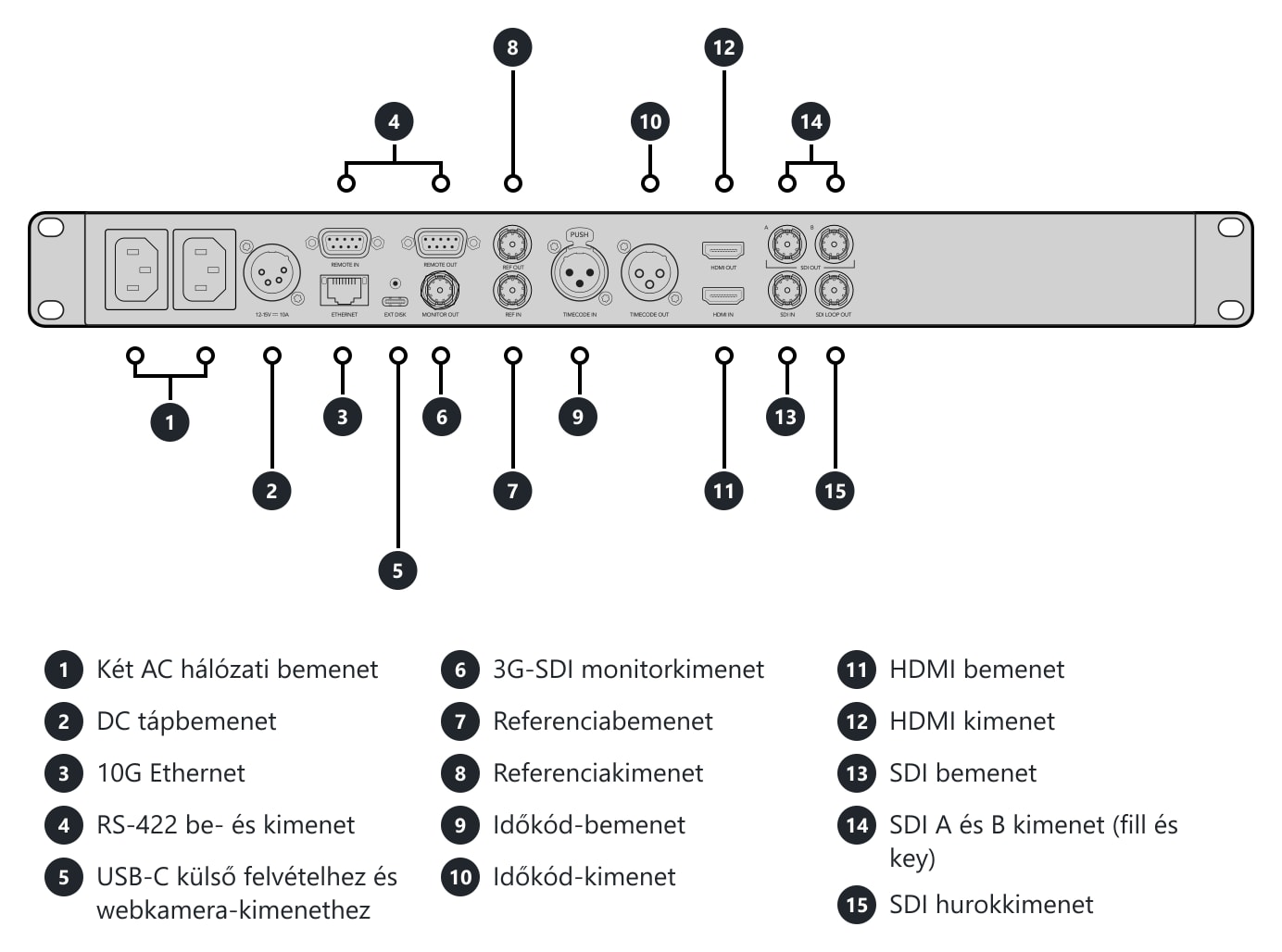

Csatlakozók
SDI videó bemenetek
1

SDI videó kimenetek
2

SDI monitor kimenetek
1

SDI sebességek
270Mb, 1.5G, 3G, 6G, 12G.

HDMI 2.0 videó bemenetek
1

HDMI 2.0 videokimenetek
1

Beépített hangszóró
Mono

Audió kimenet
1 x 6,35 mm-es fejhallgató-csatlakozó.

Képernyő
2,2 hüvelykes LCD kijelző.

Timecode csatlakozások
1 x XLR bemenet, 1 x XLR kimenet.

Referencia csatlakozások
1 x BNC bemenet, 1 x BNC kimenet.
Tri-Sync vagy Black Burst.

SDI audio bemenetek
16 csatornás beágyazott hang.

SDI audió kimenetek
16 csatornás beágyazott hang.

HDMI audio bemenetek
8 csatornás beágyazott hang.

HDMI audió kimenetek
8 csatornás beágyazott hang.

Távirányító
1 x RS-422 bemenet, 1 x RS-422 kimenet.

A felvevő konfigurációja
A felhasználói felületen keresztül vagy
Blackmagic HyperDeck Ethernet protokollon keresztül.

Ethernet
10Gb/s

Számítógép interfész
1 x USB Type-C 3.1 Gen 2 (akár 10 Gb/s)
Külső meghajtó rögzítéséhez, webkamera kimenet,
szoftverkonfiguráció és frissítések.

Szabványok
SD-videó szabványok
525i59.94 NTSC, 625i50 PAL

HD videó szabványok
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
2K DCI videó szabványok
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI
Ultra HD videó szabványok
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60, 2160p60

4K DCI videó szabványok
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
SDI-megfelelőség
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M A és B szint, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2084 és SMPTE 2108-1.

SDI metaadat-támogatás
HD RP188 és zárt feliratozás CEA-708. SDI-n támogatott HDR metaadatok.

Támogatott HDMI-formátumok
525i59.94 NTSC, 625i50 PAL,
720p50, 720p59.94, 720p60,
1080i50, 1080i59.94, 1080i60,
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60,
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI,
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60,
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp29.97 DCI, 4Kp30 DCI
Hangmintavételezés
Televíziós szabványos 24 bites, 48 kHz-es mintavételi frekvencia.

Videó mintavételezés
4:2:2 YUV

Színpontosság
10 bites

Színtér
REC 601, REC 709, REC 2020.
33 pontos 3D LUTS alkalmazható az SDI monitor kimenetre.

HDR támogatás
Hibrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084.

Multi Rate támogatás
SD, HD, 6G-SDI és 12G-SDI automatikus felismerése.

Másolásvédelem
A HDMI bemenet nem képes rögzíteni másolásvédett HDMI forrásokból. A tartalom rögzítése vagy terjesztése előtt mindig erősítse meg a szerzői jogok tulajdonjogát.

Média

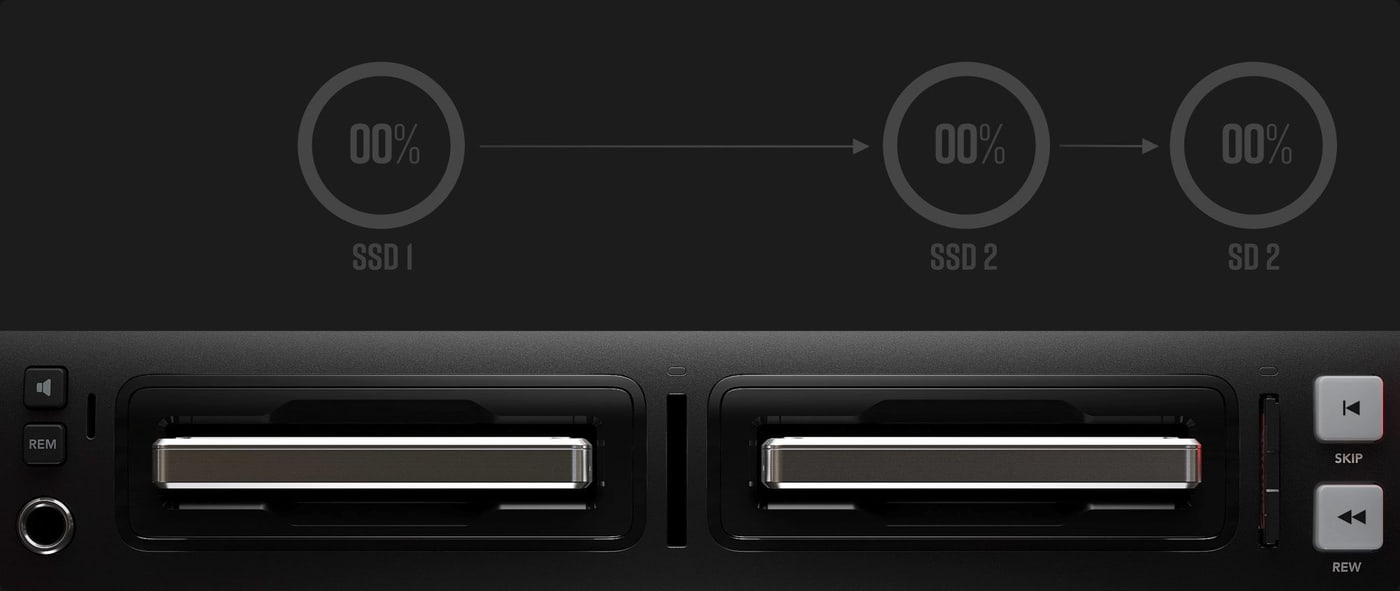

2 x 2,5 hüvelykes lemezhely
2 x SD-kártyahely
1 x USB-C 3.1 Gen 2 bővítőport
SD, HD külső rögzítéséhez,
2K DCI, Ultra HD és 4K DCI.

Média típusa
SATA-II vagy SATA-III 2,5 hüvelykes szilárdtest adathordozók.
UHS-I és UHS-II SD-kártyák.

Médiaformátum
ExFAT formátumú adathordozó (Windows/Mac)
vagy HFS+ (Mac) fájlrendszerre.

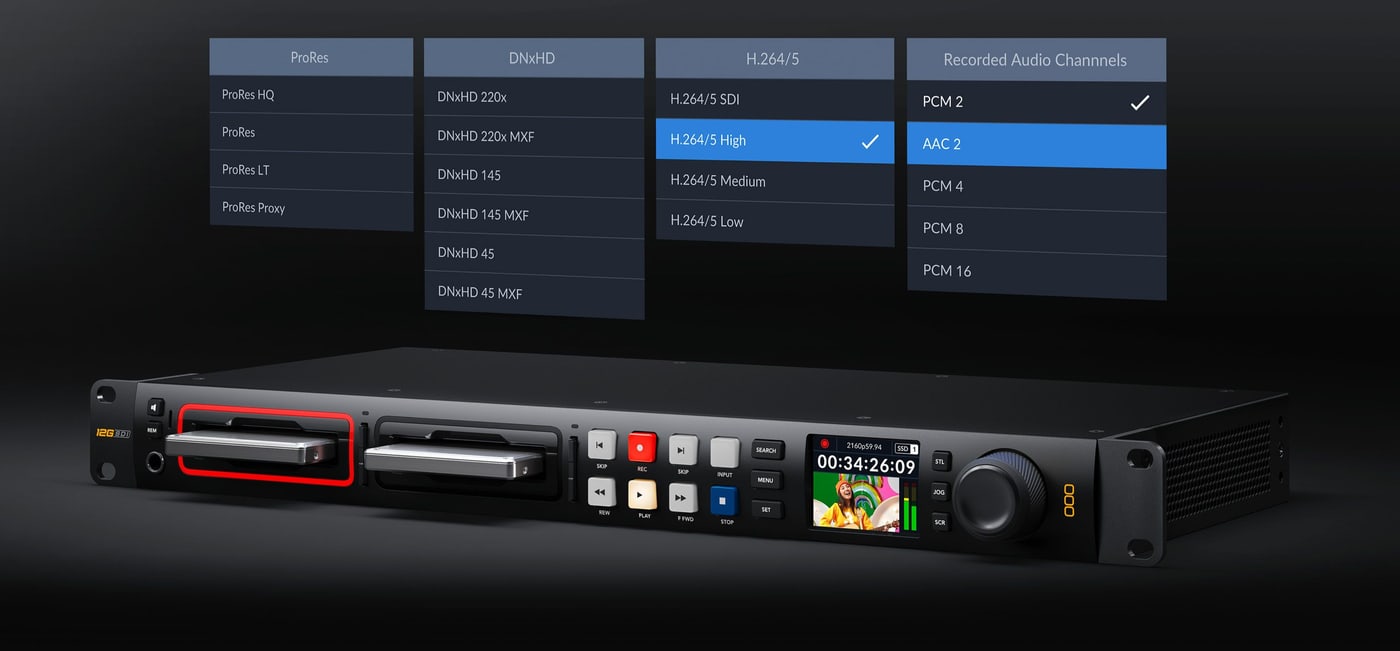

Támogatott kodekek

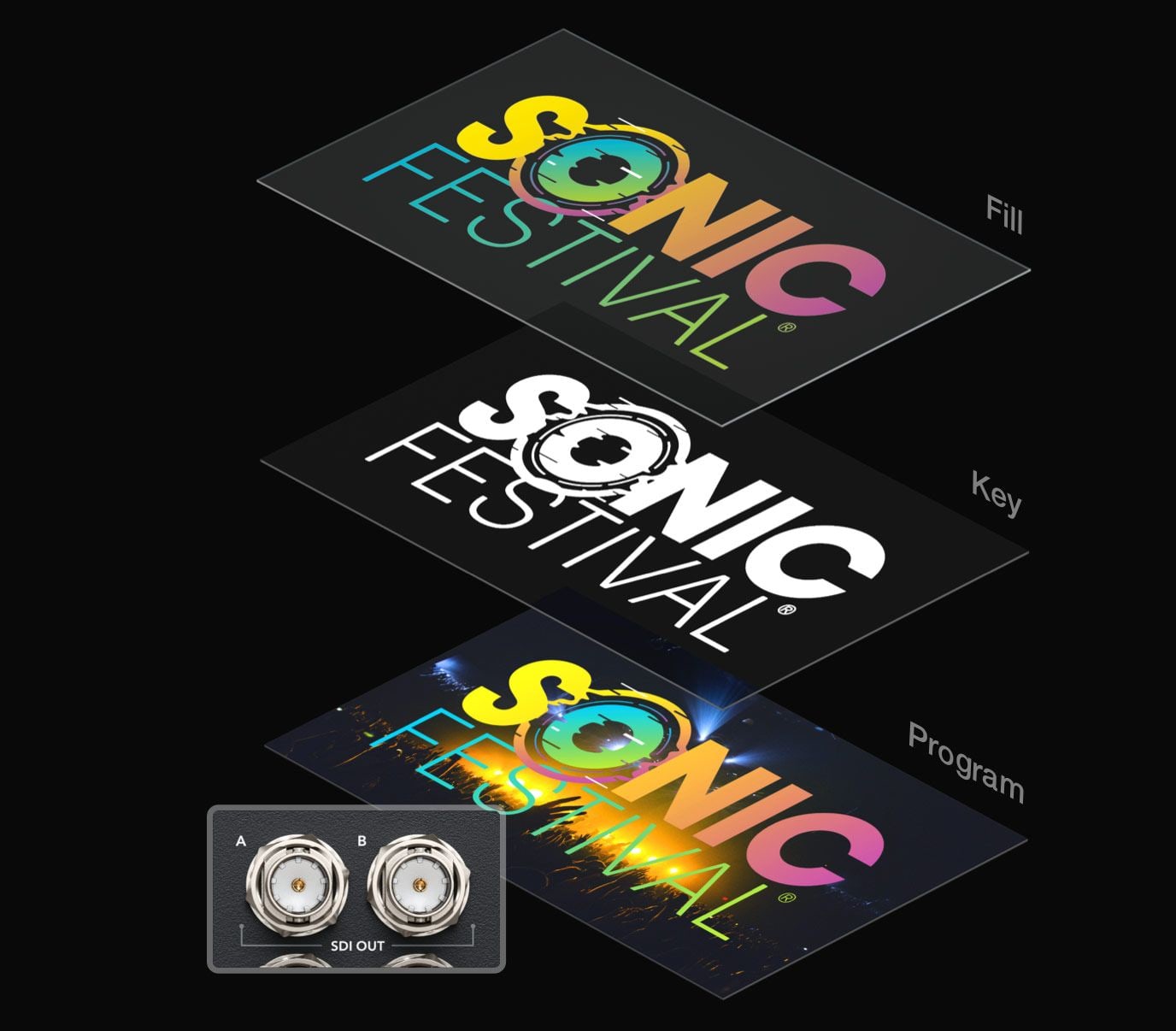

ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime minden formátumhoz 2160p60-ig. Csak a ProRes 4444 QuickTime lejátszása 2160p60-ig, a kitöltés és a kulcs automatikus átirányításával az SDI A és B kimeneteken. DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF 720p és 1080p HD formátumokhoz 60fps-ig. DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF 2K DCI és 2160p formátumokhoz 60fps-ig. H.265 SDI 4:2:2 10-bit, H.265 High 4:2:0 10-bit, H.265 Medium 4:2:0 10-bit, H.265 Low 4:2:0 10-bit minden 2160p formátumhoz 60 fps-ig. H.264 SDI 4:2:2 10-bites, H.264 High 4:2:0 8-bites, H.264 Medium 4:2:0 8-bites, H.264 Low 4:2:0 8-bites minden formátumhoz 1080p60-ig.

Vezérlés

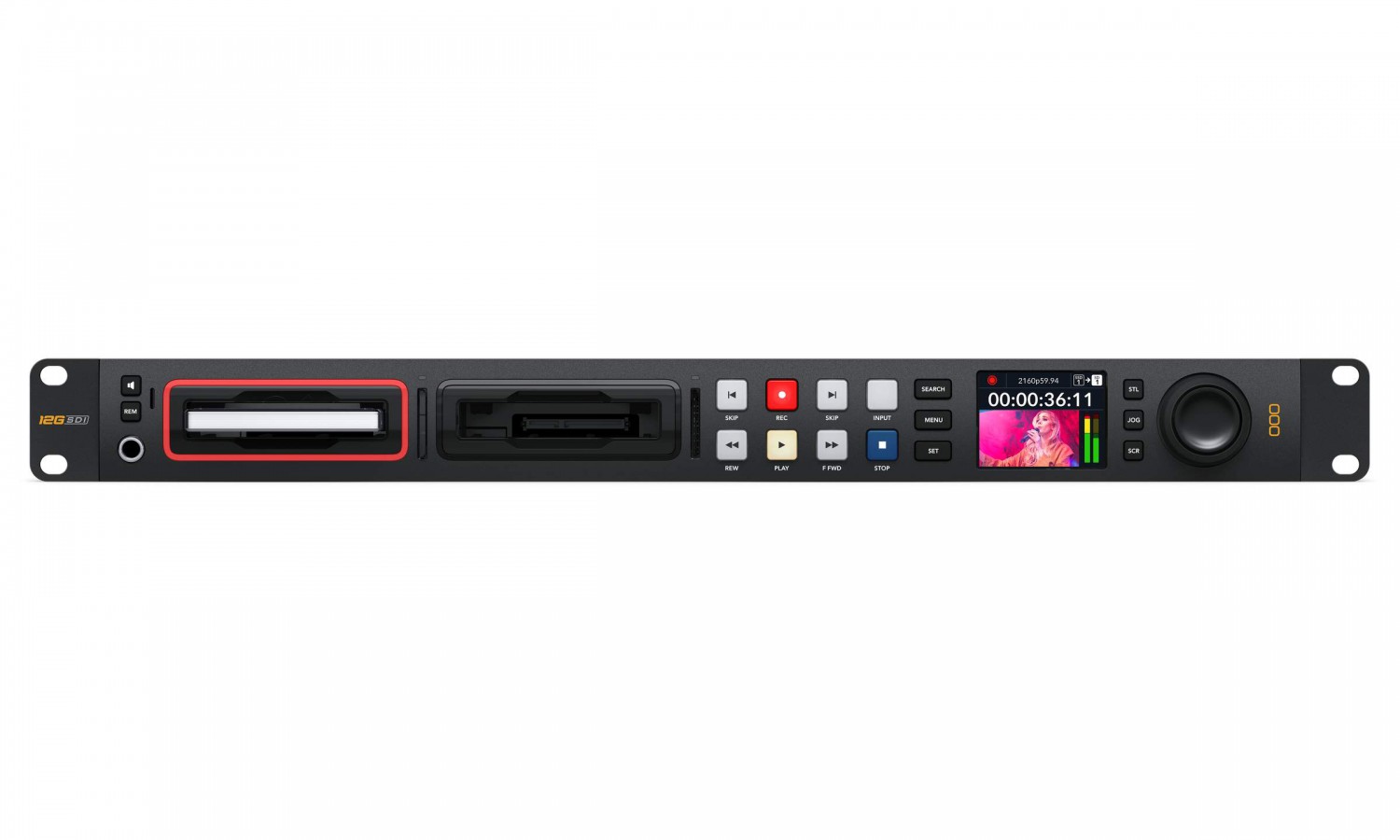

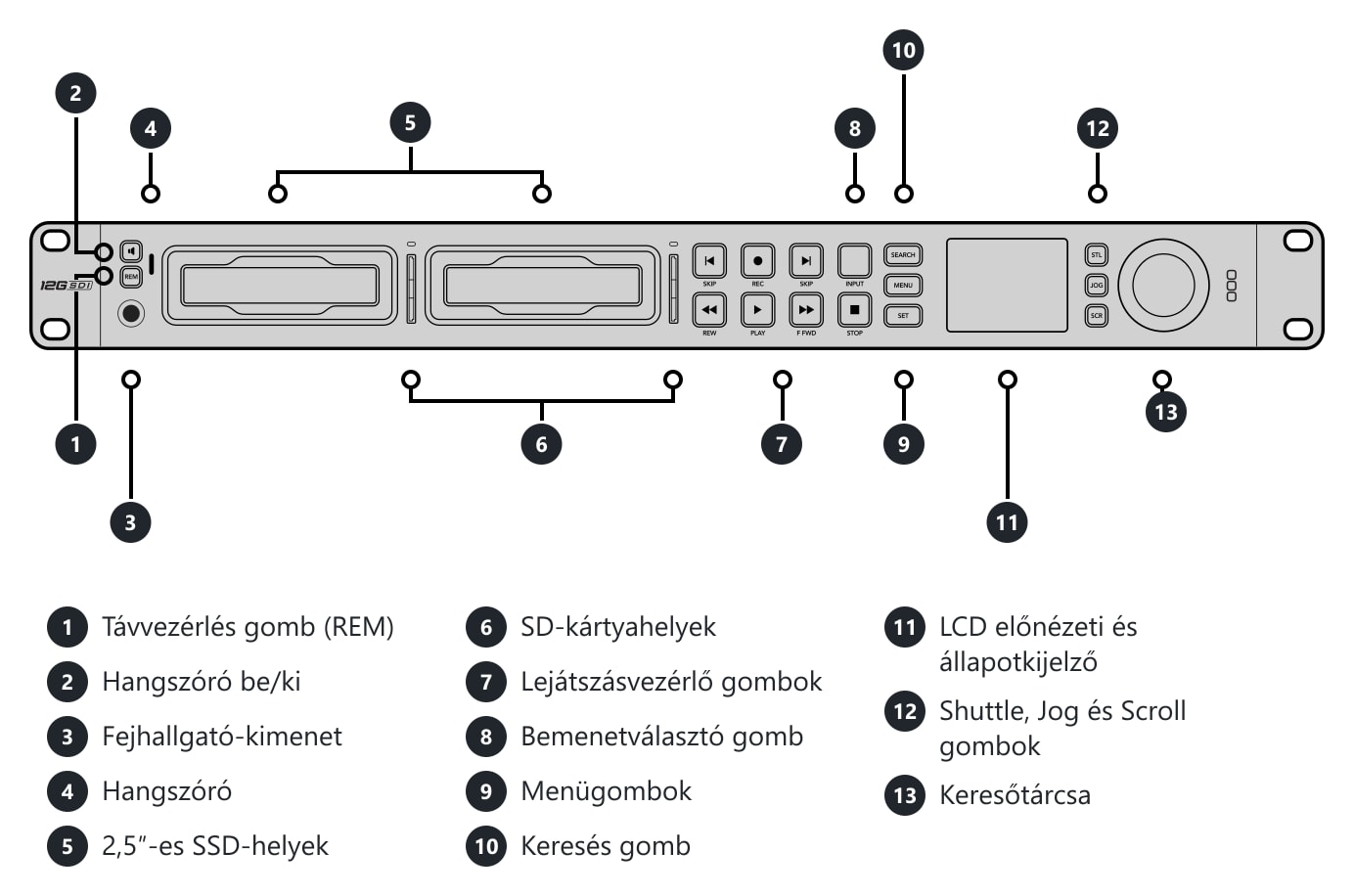

Beépített vezérlőpanel

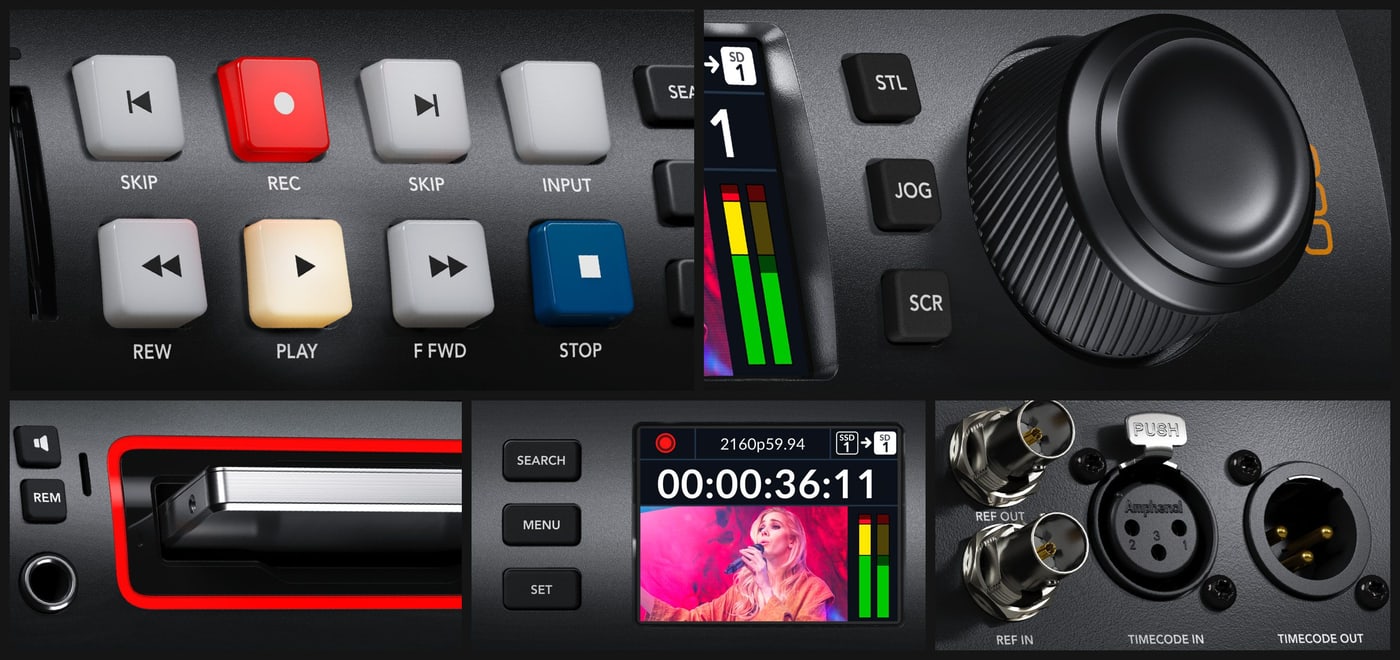

16 gomb a szállítás és az eszköz vezérléséhez, elektronikus kuplunggal ellátott keresőtárcsával és 2,2 hüvelykes színes kijelzővel.

Külső vezérlés

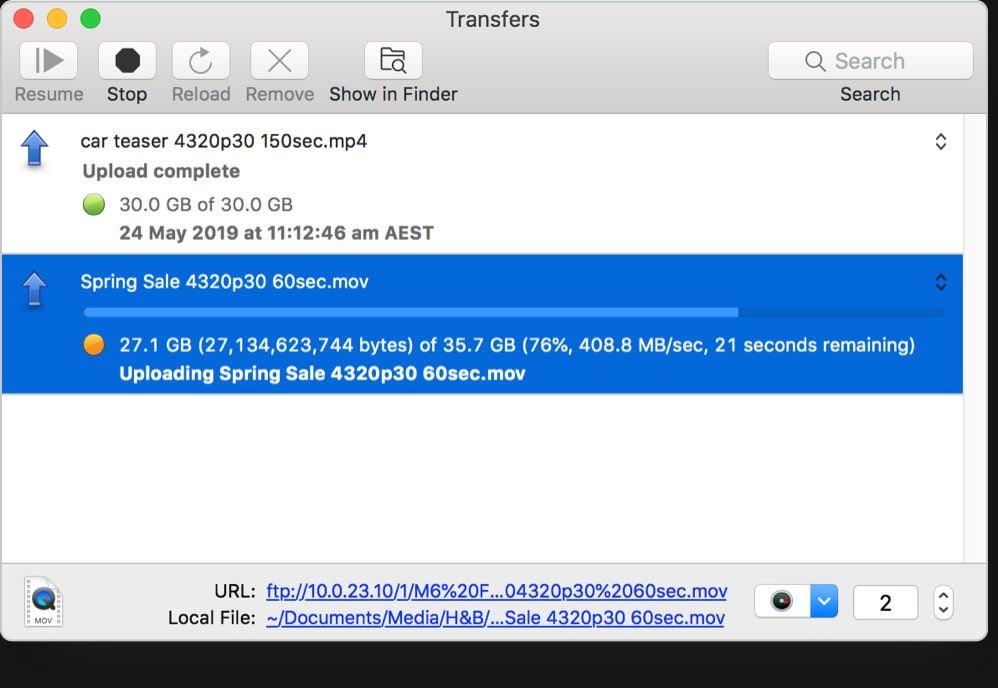

RS-422 fedélzetvezérlés, SDI start/stop, időkód futtatás. Tartalmazza a Blackmagic HyperDeck Ethernet protokollt. Támogatja a távoli FTP fájlfeltöltést.

Szoftver
Tartalmazott szoftver

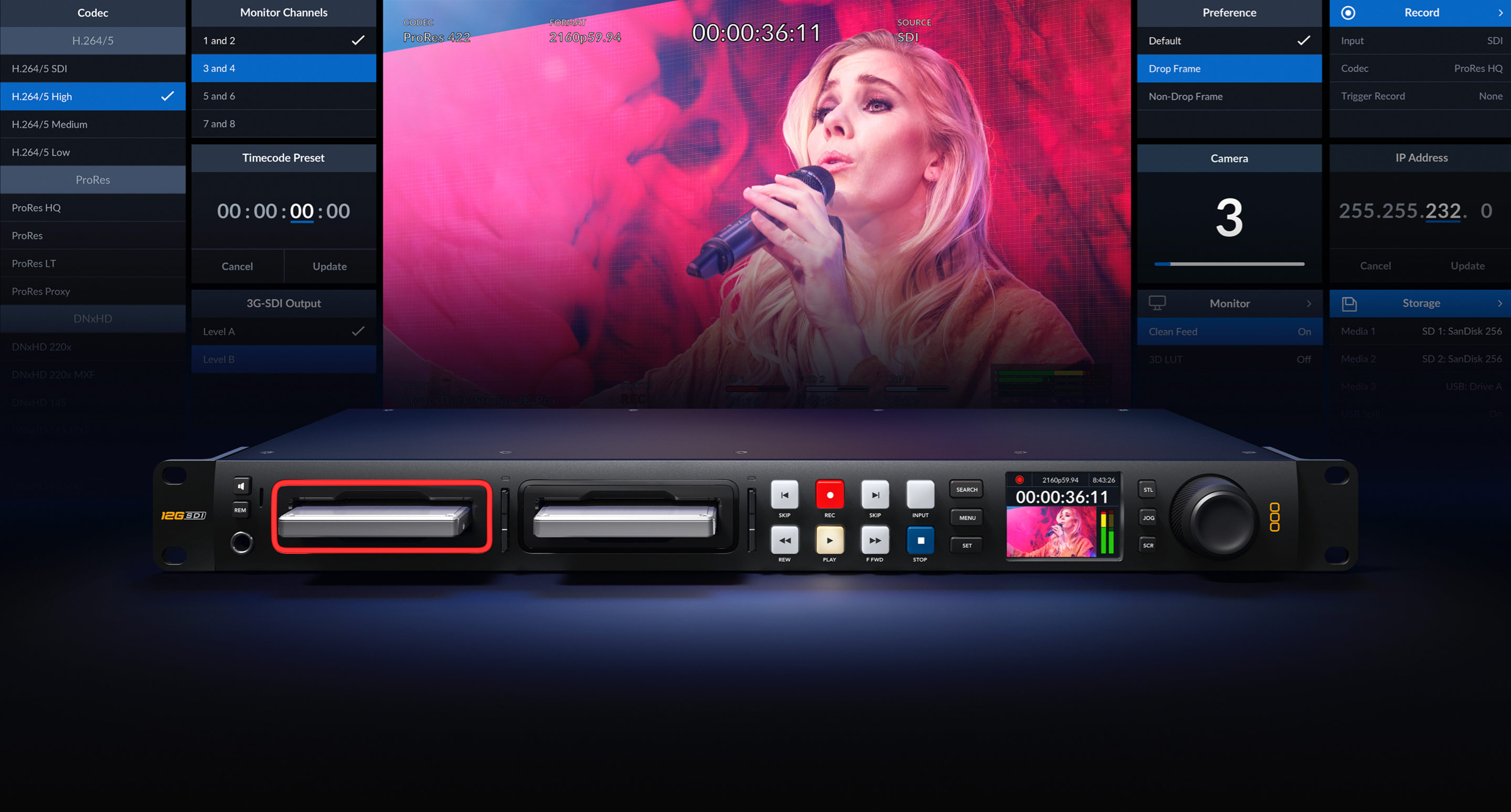

Blackmagic OS
Blackmagic HyperDeck Setup
Belső szoftverfrissítés
Betöltés a rendszer indításakor, vagy a Blackmagic HyperDeck Setup segítségével USB porton keresztül.

Operációs rendszerek

Mac 10.15 Catalina,
Mac 11.1 Big Sur vagy újabb.

Windows 10, 64 bites.

Kijelző

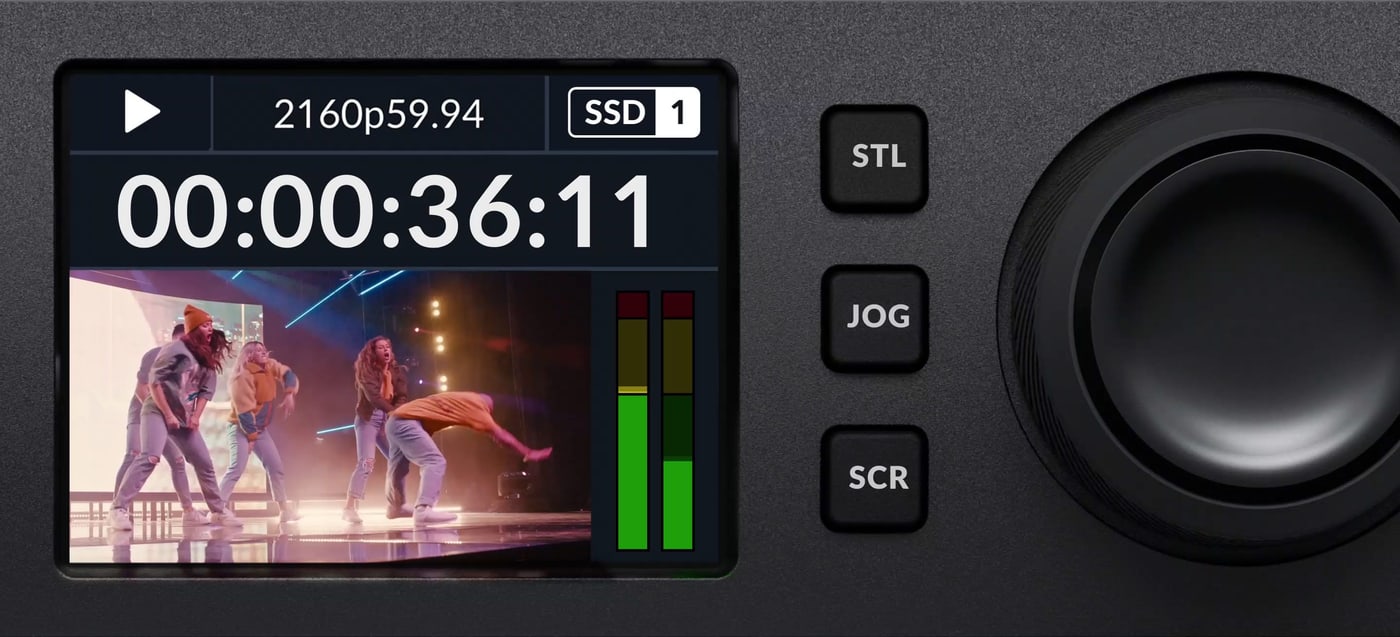

Beépített 2,2 hüvelykes LCD kijelző a videó, az audio és a timecode monitorozásához és a menübeállításokhoz.

LED-es keretjelző lámpák az SSD adathordozóhelyek körül és LED-es jelzőfények az SD adathordozóhelyek felett.

Tápellátási követelmények

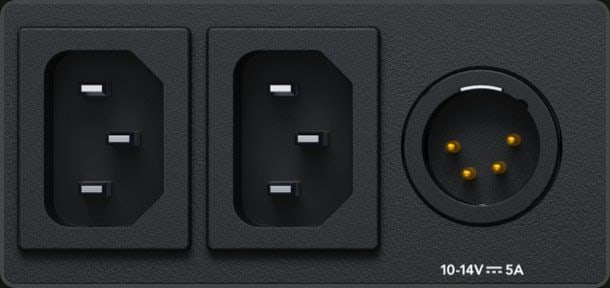

Tápegység
2 x belső 100 - 240V AC 50/60Hz.

1 x 4 tűs XLR 12V DC 12V DC bemenet a külső tápegységhez.
vagy akkumulátor használatához.

Energiafelhasználás
Max. 100 W.

Média típusa
SATA-II vagy SATA-III 2,5 hüvelykes szilárdtest adathordozók.
UHS-I és UHS-II SD-kártyák.

Médiaformátum
ExFAT formátumú adathordozó (Windows/Mac)
vagy HFS+ (Mac) fájlrendszerre.

Támogatott kodekek
ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime minden formátumhoz 2160p60-ig. Csak a ProRes 4444 QuickTime lejátszása 2160p60-ig, a kitöltés és a kulcs automatikus átirányításával az SDI A és B kimeneteken. DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF 720p és 1080p HD formátumokhoz 60fps-ig. DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF 2K DCI és 2160p formátumokhoz 60fps-ig. H.265 SDI 4:2:2 10-bit, H.265 High 4:2:0 10-bit, H.265 Medium 4:2:0 10-bit, H.265 Low 4:2:0 10-bit minden 2160p formátumhoz 60 fps-ig. H.264 SDI 4:2:2 10-bites, H.264 High 4:2:0 8-bites, H.264 Medium 4:2:0 8-bites, H.264 Low 4:2:0 8-bites minden formátumhoz 1080p60-ig.

Vezérlés
Beépített vezérlőpanel
16 gomb a szállítás és az eszköz vezérléséhez, elektronikus kuplunggal ellátott keresőtárcsával és 2,2 hüvelykes színes kijelzővel.

Külső vezérlés
RS-422 fedélzetvezérlés, SDI start/stop, időkód futtatás. Tartalmazza a Blackmagic HyperDeck Ethernet protokollt. Támogatja a távoli FTP fájlfeltöltést.

Szoftver
Tartalmazott szoftver
Blackmagic OS
Blackmagic HyperDeck Setup
Belső szoftverfrissítés
Betöltés a rendszer indításakor, vagy a Blackmagic HyperDeck Setup segítségével USB porton keresztül.

Operációs rendszerek
Mac ikon

Mac 10.15 Catalina,
Mac 11.1 Big Sur vagy újabb.

Windows ikon
Windows 10, 64 bites.

Megjeleníti a címet.
Beépített 2,2 hüvelykes LCD kijelző a videó, az audio és a timecode monitorozásához és a menübeállításokhoz.

LED-es keretjelző lámpák az SSD adathordozóhelyek körül és LED-es jelzőfények az SD adathordozóhelyek felett.

Tápellátási követelmények
Tápegység
2 x belső 100 - 240V AC 50/60Hz.

1 x 4 tűs XLR 12V DC 12V DC bemenet a külső tápegységhez.
vagy akkumulátor használatához.

Energiafelhasználás
Max. 100 W.
Környezeti specifikációk
Üzemi hőmérséklet
0° és 40° C (32° és 104° F között)

Tárolási hőmérséklet
-20° és 60° C között (-4° és 140° F között)

Relatív páratartalom
0% és 90% között, nem kondenzálódó

Amit tartalmaz
HyperDeck Studio 4K Pro

Garancia
12 hónapos gyártói garancia.
