Blackmagic Design Camera Fiber Converter

A Blackmagic Camera Fiber Converter és a Blackmagic Studio Fiber Converter a szabványos video-, audio-, táp- és kommunikációs csatlakozásokat egyetlen hibrid elektro-optikai interfésszé alakítja. Ez lehetővé teszi, hogy a kamerák akár 2 km távolságra is működtethetők a felsővezetéktől vagy az átvivő teherautótól egyetlen kábellel!

A kamera munkaállomást a felülnézeti kamerától nagyobb távolságban működtetni elengedhetetlen az élő produkcióhoz, legyen szó stúdiómunkáról vagy szabadtéri forgatásról. Az SDI általánosan elérhető, de hatótávolsága korlátozott. Bizonyos esetekben, például nagy sportcsarnokokban vagy nagyobb színházi helyszíneken, az áramellátás egyébként sem áll rendelkezésre. Több kábel használata a tápellátáshoz, a kommunikációhoz, a jelzésekhez és a video- vagy audiojelekhez gyakran drága berendezéseket igényel. Ezenkívül a jelerősítők használata technikailag nagyon összetett és ezért kevésbé megbízható megoldáshoz vezethet



Hatótávolság 2 km!
A Blackmagic Camera Fiber Converter és a Blackmagic Studio Fiber Converter termékek ezt a problémát egyetlen hibrid SMPTE Fiber interfész használatával oldják meg, amely lehetővé teszi, hogy a kameraállomások akár 2 km távolságra is működjenek a felsővezetéktől egyetlen kábel segítségével. Az átalakítók tehát az URSA Broadcast vagy URSA Mini kamerákat teljes körű stúdiómegoldássá alakítják! Az egyik átalakítót a kamerán, a másikat a stúdióban vagy a közvetítőkocsiban helyezik el. Ez az ideális megoldás hírműsorok, interjúk, sorozatgyártás vagy sportközvetítések készítéséhez. Ráadásul ez a megoldás nagyságrendekkel olcsóbb, mint a versenytársak hasonló ajánlatai! Ezáltal a professzionális elektro-optikai SMPTE interfész elérhetővé válik a webcasterek, iskolák stb. számára



SMPTE 311M

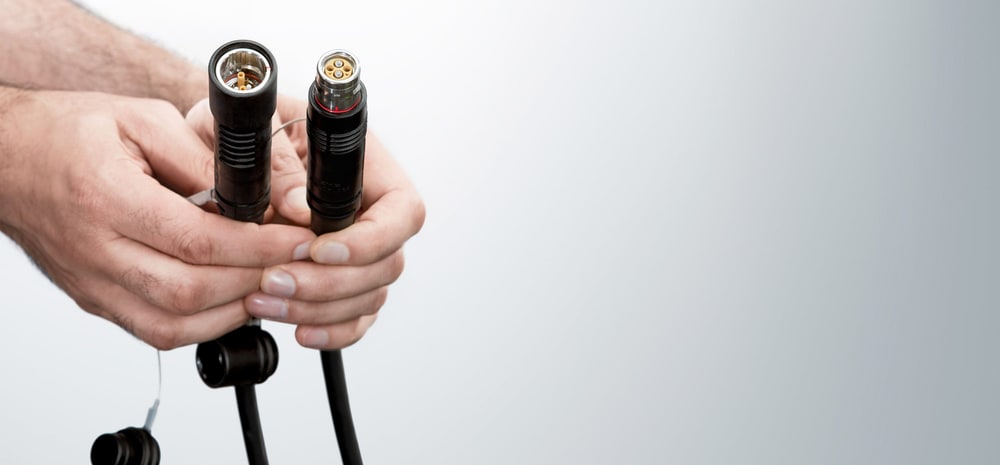

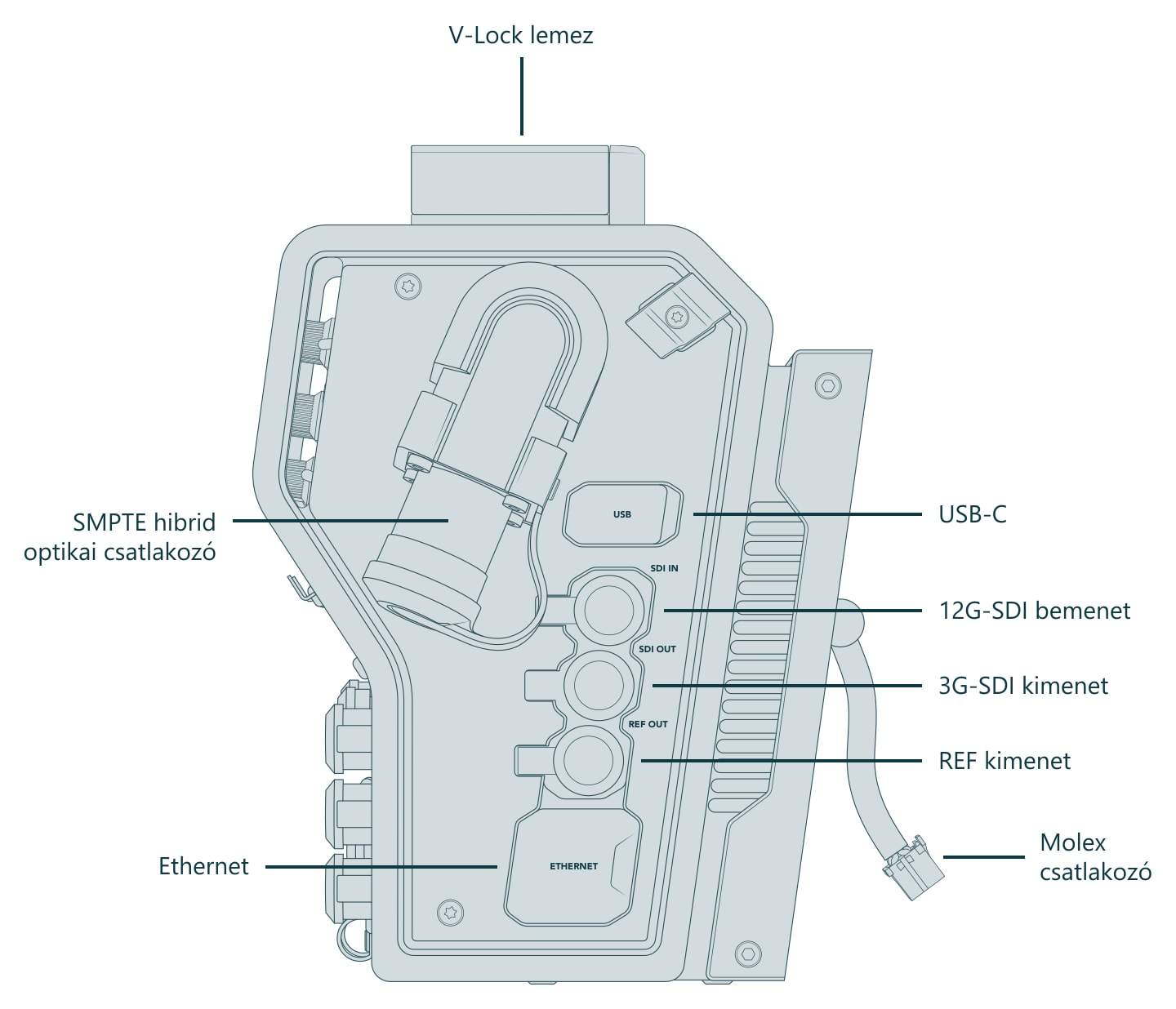

A kameraállomást és a felsővezetéket összekötő hibrid kábel kompatibilis az SMPTE 311M szabvánnyal, és szabványos, strapabíró SMPTE 304 csatlakozókat is használ. A kábel tartalmaz egy száloptikai vezetékpárt, egy adatpárt és egy táppárt, valamint egy középső vezetőt az erősség növelése érdekében. A Blackmagic Studio Fiber Converter egység szabványos 200 V-os tápellátást biztosít a kamera átalakító, a kamera és tartozékai számára. Mind a stúdió-, mind a kamerakonverterek olyan elektronikával vannak felszerelve, amely folyamatosan felügyeli az áramellátást, és meghibásodás esetén azonnal lekapcsolja azt. A magas tápfeszültséget csak az összes biztonsági teszt sikeres elvégzése után lehet bekapcsolni. A Blackmagic Studio Fiber Converter és a Blackmagic Camera Fiber Converter ezért teljes mértékben megfelel az SMPTE szabványoknak, és maximális üzembiztonságot nyújt



Átalakítók

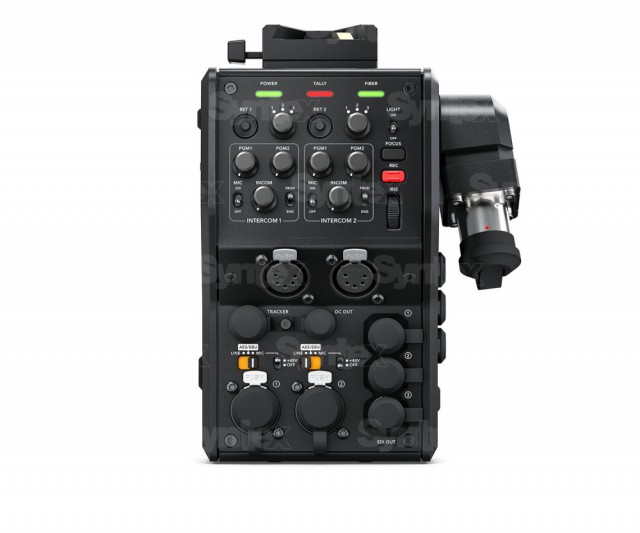

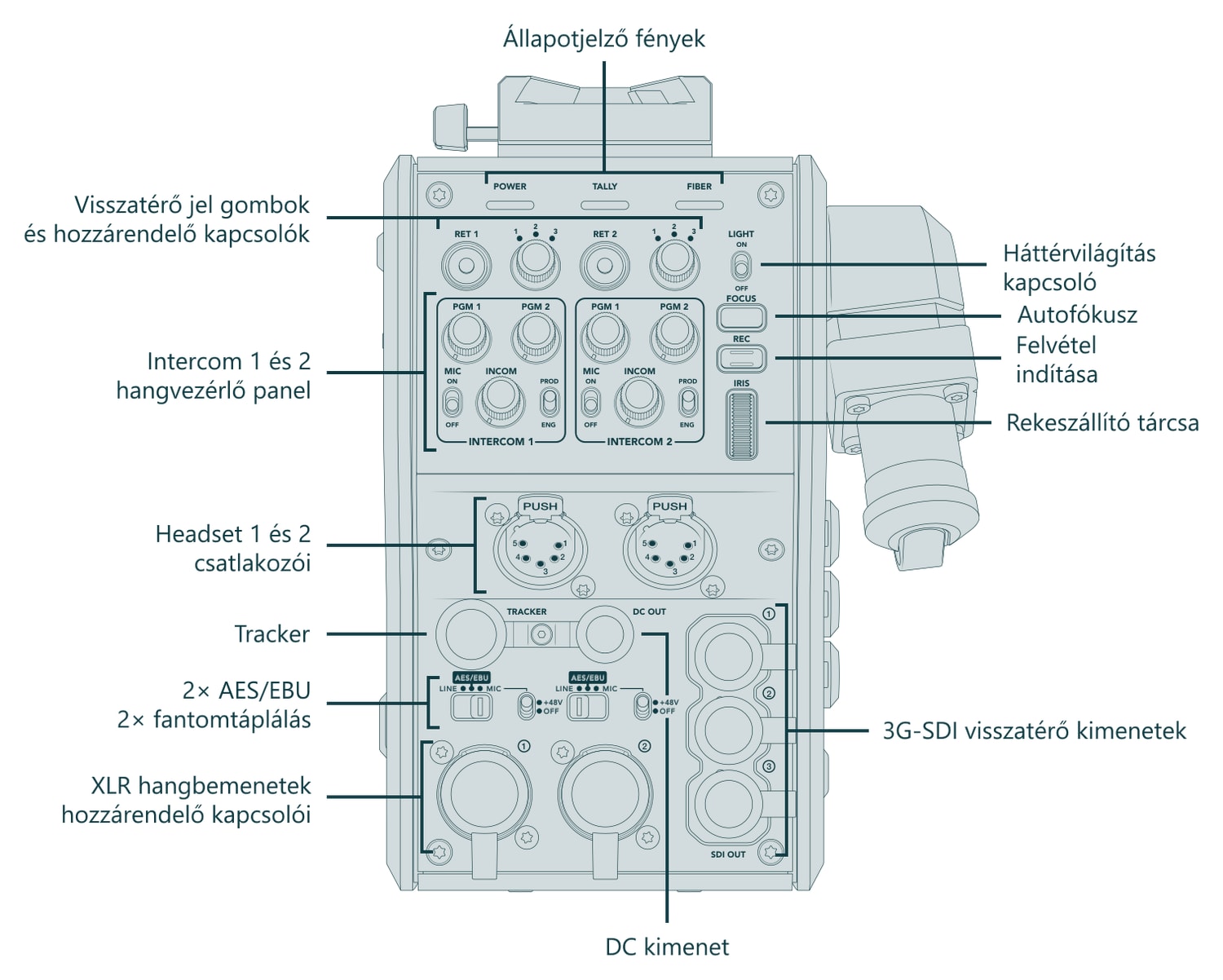

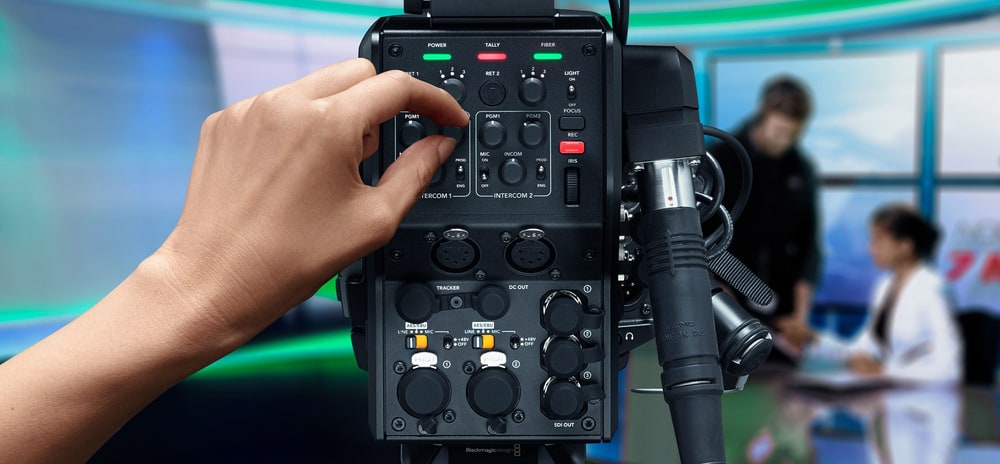

A kamera átalakítója ezután normál 12V-os tápellátást biztosít a kamera és tartozékai számára. Az URSA Mini és URSA Broadcast kamerák hátlapjához csatlakoztatható, és a video- és audiointerfészeket, a távvezérlő parancsokat, a kommunikációs és jelvonalakat, valamint a tápellátást szabványos hibrid SMPTE kábelezésre alakítja át. És mivel a stúdiókamerákat szinte kizárólag a hátsó kameraállásból vezérlik, az átalakító a szokásos stúdiókamera-funkciókat is kínálja. A felülről érkező előnézeti vonalak, a kaputelefon (két független készlet), a felvétel indítása, a rekesznyílás és a fókusz mind vezérelhető. Az átalakító tetején egy V-Lock csatlakozó is található más tartozékok, például a Blackmagic Studio Viewfinder professzionális monitor számára

A Blackmagic Studio Fiber Converter-t úgy tervezték, hogy a stúdió vagy az átviteli teherautó műszeres szekrényébe szerelhető legyen, és arra szolgál, hogy az SMPTE Fiber interfészeket szabványos típusokká konvertálja, amelyek aztán csatlakoztathatók a kamera vezérlőpanelekhez, rendezőkhöz, keverőpultokhoz stb. Mindkét átalakító olyan szabványos vezérlőelemekkel rendelkezik, amelyeket a tapasztalt operatőrök értékelni fognak



Szabványos interfészek

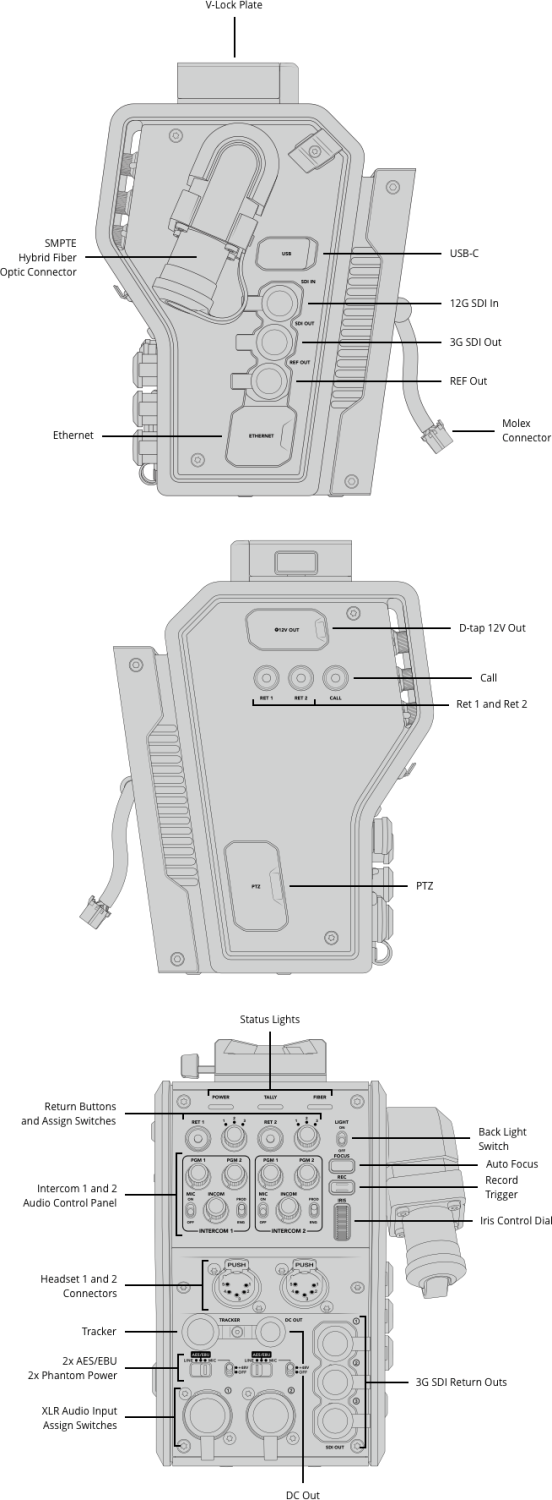

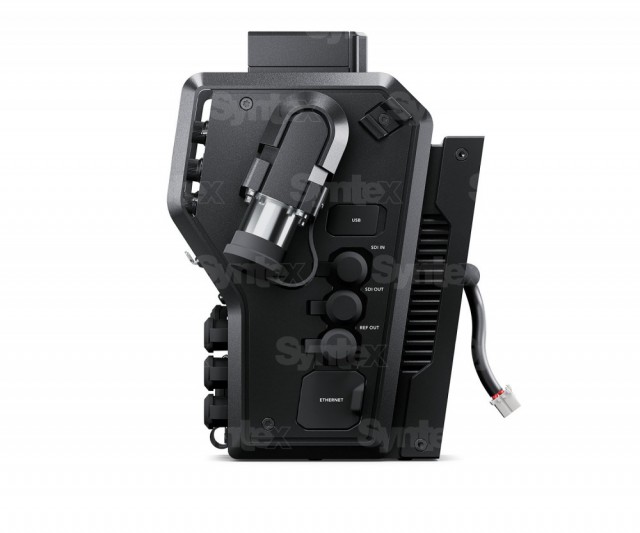

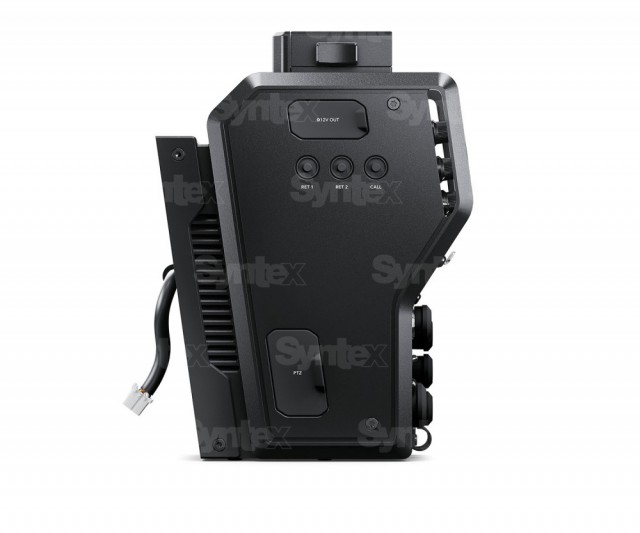

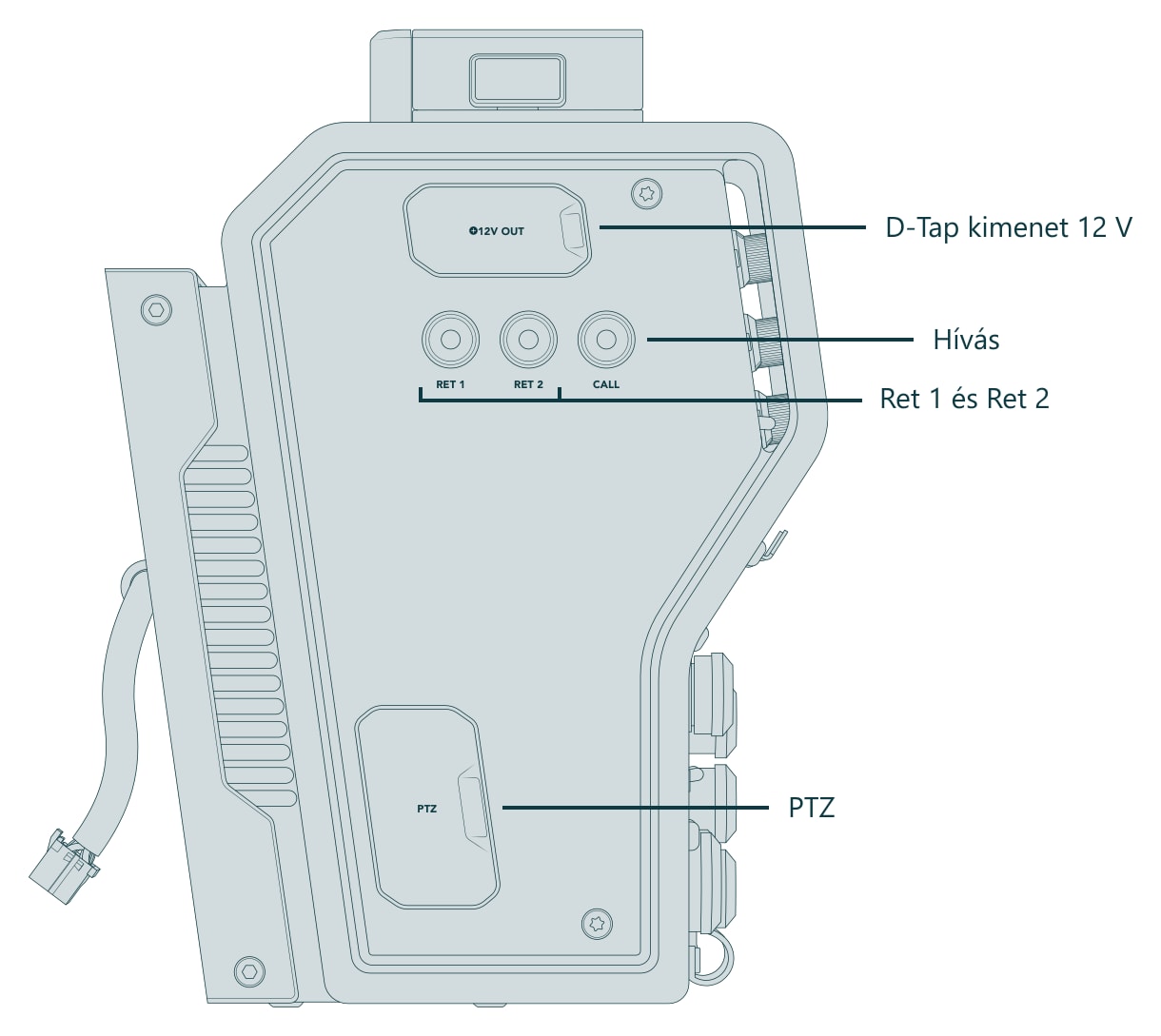

Az átalakítók tiszteletben tartják az elterjedt TV-szabványokat, beleértve a legújabb 12G-SDI interfészt, amely támogatja az összes HD és Ultra HD formátumot 2160p60 felbontásig. Ultra HD-kimenetet, három független HD-kapcsolatot kínálnak felülről, távoli kameravezérlést, PTZ-protokollt és Ethernet-interfészt. A kommunikációt kétcsatornás intercom biztosítja, szabványos 5 pólusú XLR-csatlakozókkal a professzionális fejhallgatók csatlakoztatásához. Az optikai interfész meghibásodása esetén tartalék kaputelefon is rendelkezésre áll. A kamera átalakító egy 10-tűs csatlakozót is kínál a darukezelő számára - arra az esetre, ha már mindkét fejhallgatót használják -, valamint egy jelkimenetet

A két átalakító közötti kommunikációt hagyományos 10 Gb Ethernet biztosítja. Az alkalmazott IP-videotechnológia professzionális 10 bites videóminőséget használ veszteségmentes tömörítéssel. Az összes többi interfész - kommunikáció, jelzés, távvezérlés - szintén az IP protokollt használja. Mindkét konverter nagyon gyors, és a késleltetésük egy képkocka alatt van!

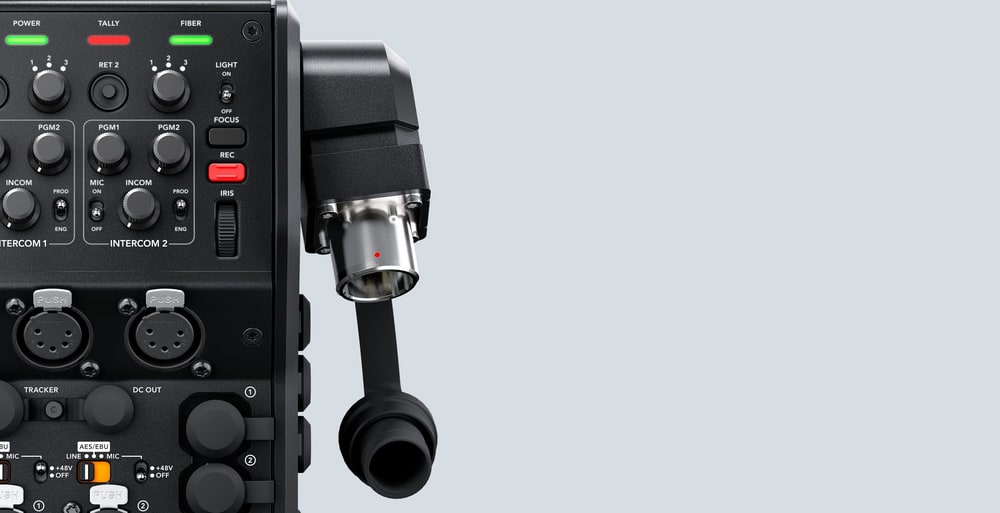

Robusztus kialakítás

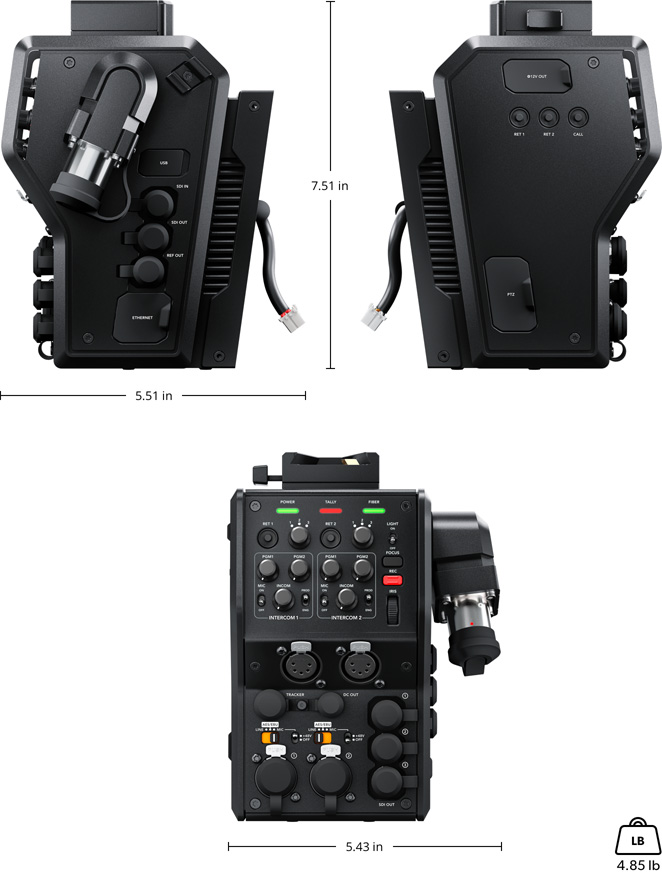

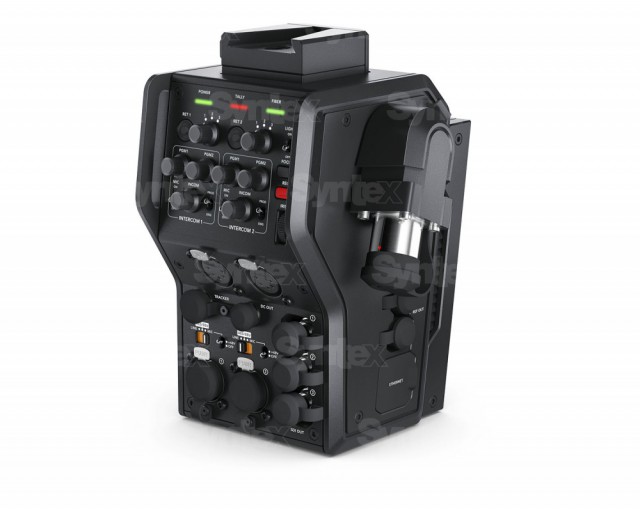

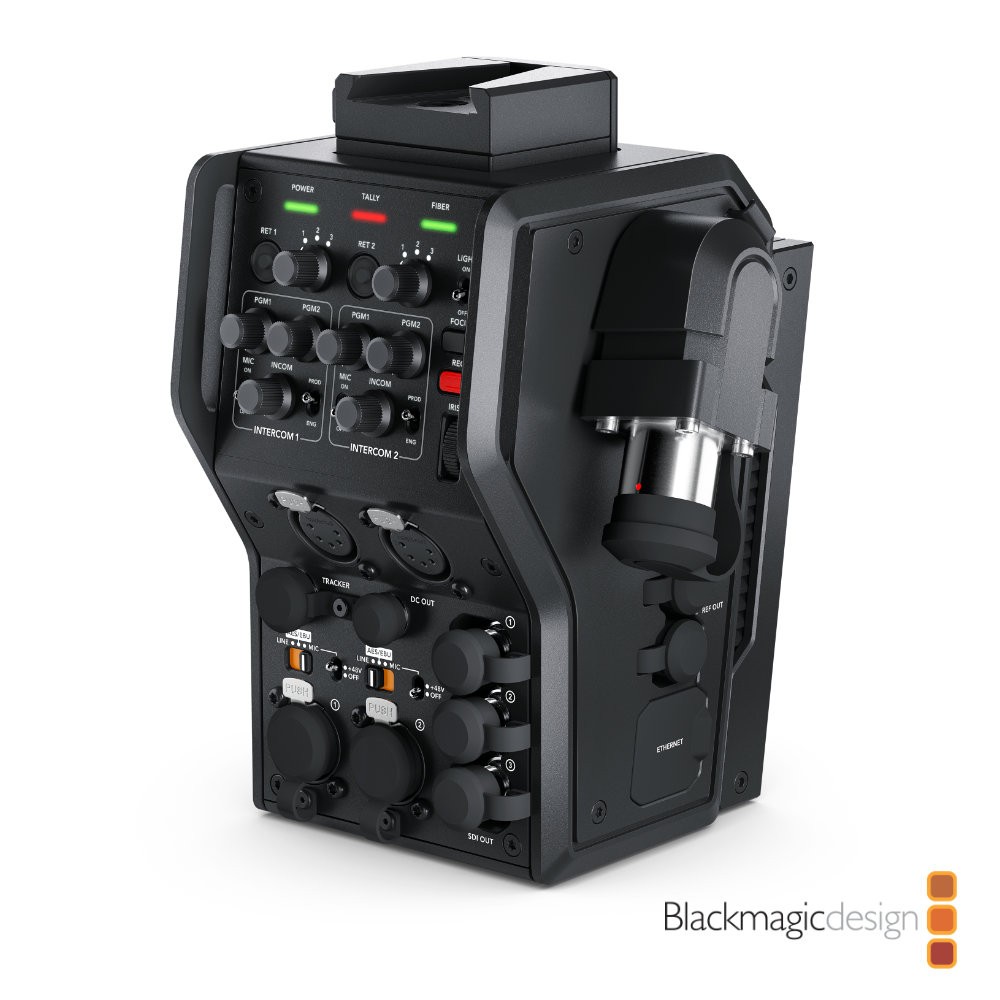

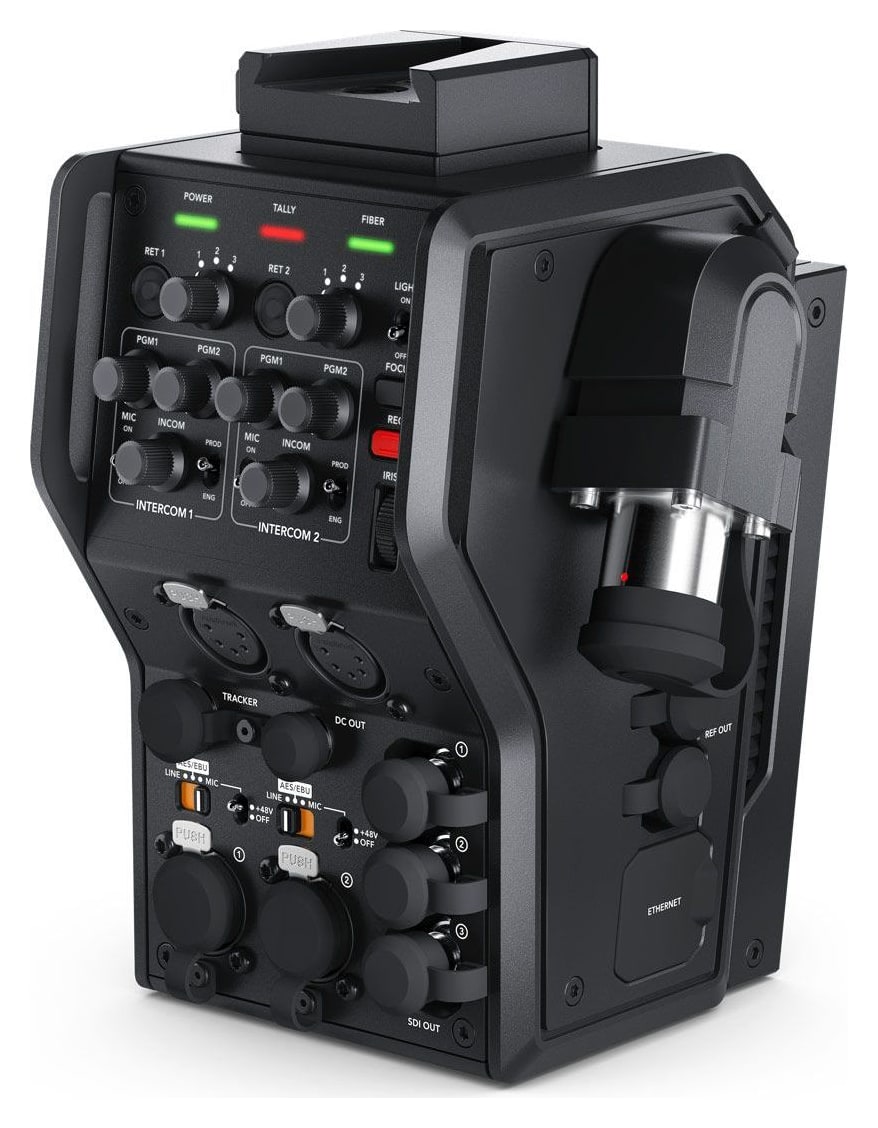

A Blackmagic Camera Fiber Converter nagyon robusztus fémtesttel és az URSA Broadcast kamerához tökéletesen illeszkedő kialakítással rendelkezik. Természetesen a csatlakozókon porszigetelés van, illetve a Blackmagic Studio Viewfinder monitor csatlakoztatásához kiváló minőségű V-Lock interfész. A Blackmagic Studio Fiber Converter stúdiómodell úgy van kialakítva, hogy egy szabványos szélességű rackbe szerelhető legyen (opcionális adapter segítségével), és egy kameracsatlakozót és egy 5"-os LCD-kijelzőt is tartalmaz az előlapon az azonnali jelelőnézethez



Tartozékok
A Blackmagic Design professzionális termékeket kínál, amelyek teljes stúdiómegoldást alkotnak, beleértve az új ATEM Camera Control Panel-t (megvásárolható 6/2018-tól), amely akár négy URSA Broadcast, URSA Mini, Blackmagic Studio vagy Blackmagic Micro Studio kamera egyidejű távvezérlését teszi lehetővé. A panel teljes mértékben kompatibilis az ATEM sorozatú rendezőkkel, és nagyméretű LCD kijelzővel, valamint kiváló minőségű joystickokkal és gombokkal rendelkezik, amelyek lehetővé teszik, hogy egyetlen kezelő számos paramétert, például az erősítést, a színegyensúlyt, a zársebességet stb. vezérelje és módosítsa. Ez felszabadítja az operatőrök kezét, hogy jobban tudjanak a forgatás kreatív oldalára koncentrálni

Blackmagic Camera 6.9.2 (4/2020)
A Blackmagic Camera 6.9.2 frissítés kizárólag az URSA Broadcastmodell és a Camera Fiber Converter & Studio FiberConvertertulajdonosai számára készült, ahol számos hibát javít és számos új funkciót is implementál. A"call" és "on-air" parancsok továbbítása mostantól támogatott a Blackmagic Camera és Studio Fiber Converter termékek esetében az ATEM Talkback Converter 4K-val vagy a Blackmagic 3G-SDI Shield for Arduino-val együtt. A gyártó új kézikönyveket is bemutatott az URSA Broadcast és URSA Mini kamerákhoz

A Blackmagic Camera Setup 6.9.2 új funkciói

A Camera & Studio Fiber Converter termékek új funkciói

• Jelzőparancsok átadása Talkback átalakítóknak

• Jelzési parancsok átadása 3G-SDI pajzshoz Arduino SDI modul számára

• Helytelen szoftververzió észlelése a Studio Converter alkalmazásban

• Stabilabb rendszerindítás
• Javított referenciajel-érzékelés indításkor
• Jobb stabilitás harmadik fél kommunikációs rendszereinek használata esetén
• A kamera kimenetében előforduló alkalmi hibák kijavítása
• Állapotfény hibák javítása konverterekben
• Eltávolította a hamis "sikertelen frissítés" üzenetet a firmware telepítése során
• Az XLR bemenetek vonalasról AES üzemmódra váltásakor fellépő hámlás javítása
• Lokalizáció más nyelvekre

Új funkciók az URSA Broadcast számára

• Fujifilm és Canon objektívek fókusz- és zoomzavarának javítása

• A Fujifilm LA16xobjektív fókuszgyűrűjének reakcióvesztését okozó hiba javítása

Blackmagic Camera 6.9.6 (8/9 2020)
A V6.9.6 lehetővé teszi a fantomteljesítmény aktiválását az 1. és 2. intercom csatornákhoz, a HDR-támogatás javítását, a szinkronizálás stabilitásának/pontosságának növelését, valamint a Blackmagic Camera Fiber Converter és a Studio Fiber Converter for URSA Broadcast további funkcióit. A Pocket Cinema Camera 4K és 6K kamerák esetében javítja a Bluetooth-on keresztül küldött egyes parancsok nulla válaszát.
