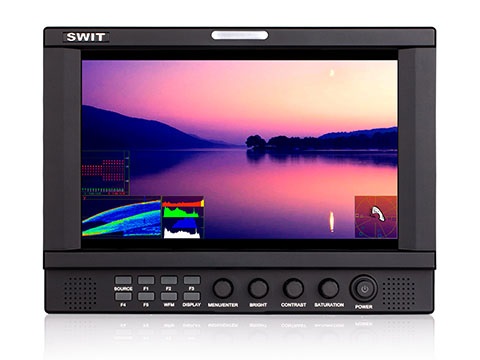

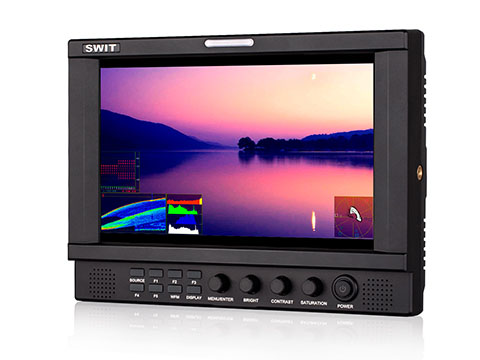

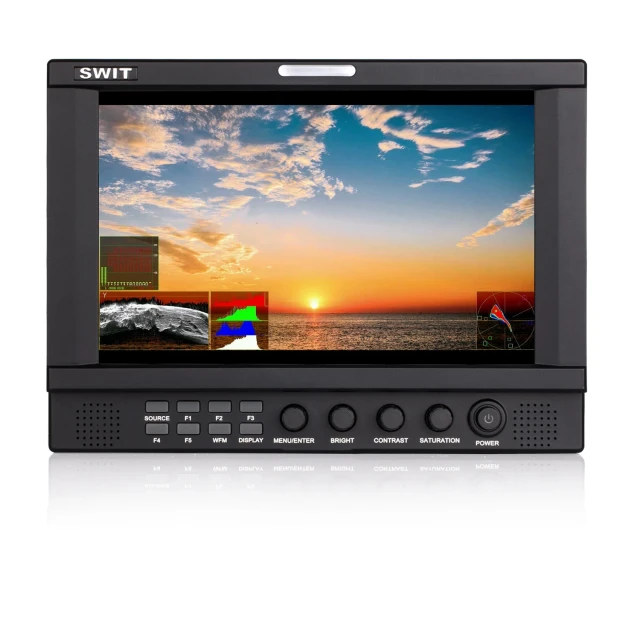

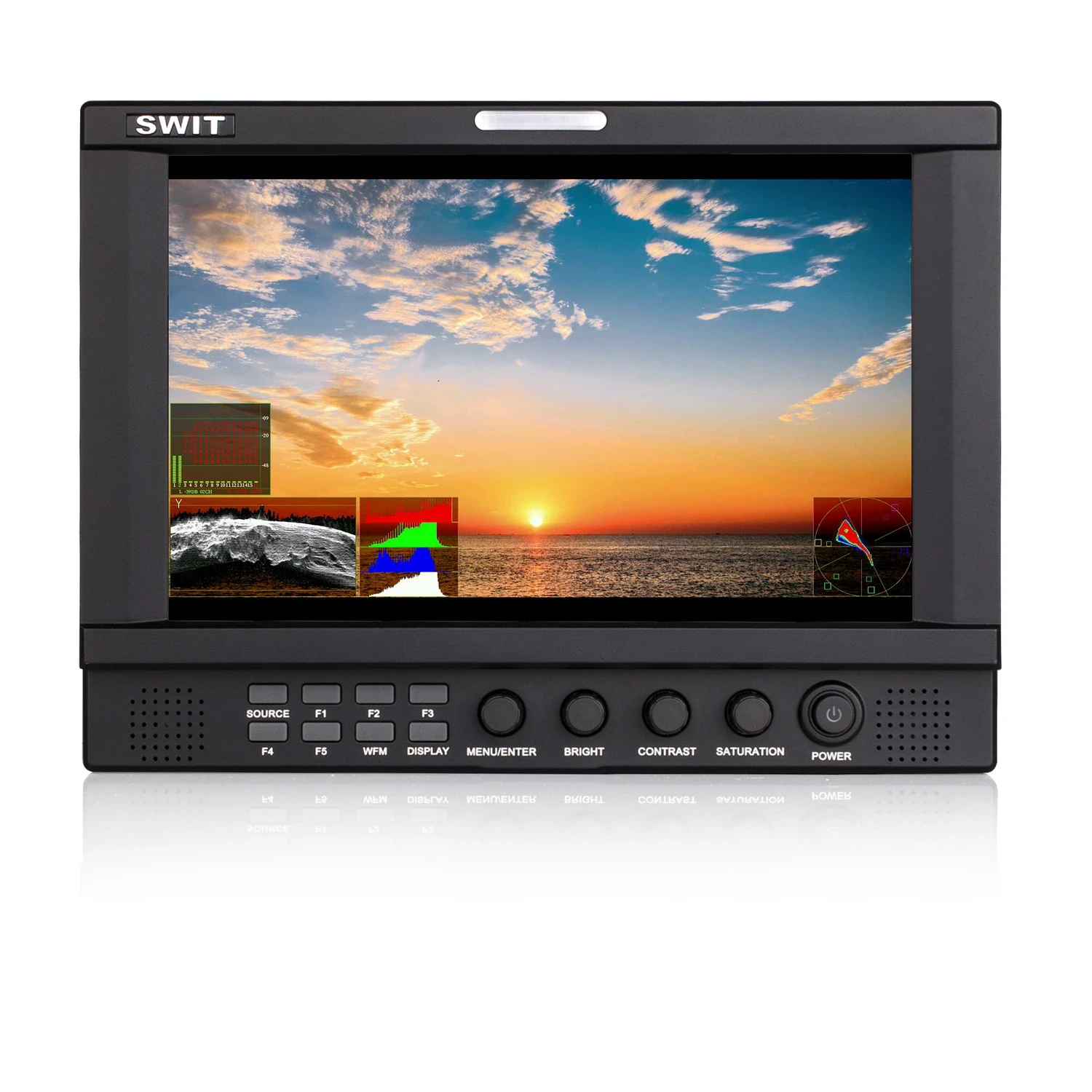

SWIT S-1093F 9" HD LCD monitor

A SWIT S-1093F egy 9"-os IPS LCD monitor 1920×1200 felbontással, 170°-os betekintési szöggel és 2x SDI, HDMI és kompozit bemenettel, valamint loop kimenettel minden bemeneten. A monitor a standard funkciók mellett hullámforma-monitorral, vektor-skóppal és hisztogrammal is rendelkezik.

S-1093F

9 hüvelykes Full HD hullámforma LCD monitor

• 9" IPS LCD kijelző, 1920×1200, H/V 170° nézet
• Beépített LCD védőüveg
• 2K/3G/HD/SD-SDI, HDMI, CVBS monitorozás
• 16-ch Beágyazott hangmérők riasztással
• Válasszon ki 2 tetszőleges hangcsatornát a kimenethez
• Hullámforma Y/Cb/Cr/R/G/B és egyvonalas
• Vektortávcső, hisztogram R/G/B/B/Y
• AFD, H/V késleltetés, R/G/B/Mono, hamis szín
• TSL UMD és szöveges TALLY kijelzés
• Zebracsíkok, csúcsfókusz asszisztens
• SDI időkód kijelző
• Marker 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• Elülső/hátsó TALLY fény és GPI vezérlés
• V-rögzítés, aranyrögzítés vagy pattintható DV-rögzítés
• USB firmware frissítés

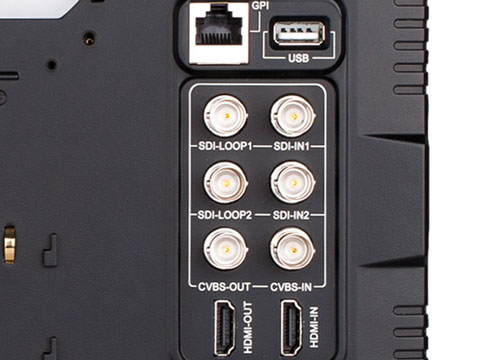

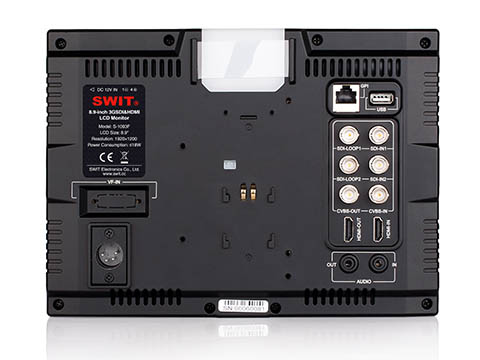

Bemeneti/kimeneti interfészek

SDI / HDMI / CVBS / analóg audió

Az S-1093F monitor támogatja
2K/3G/HD/SD-SDI bemenet × 2
2K/3G/HD/SD-SDI hurok kimenet × 2
HDMI bemenet × 1
HDMI hurok kimenet × 1
CVBS bemenet × 1
CVBS hurok kimenet × 1
3.5 mm-es analóg audio bemenet × 1
3.5 mm-es analóg audiokimenet × 1

Videóelemző asszisztens minta

Hullámforma / vektoros szkóp / hisztogram
Az S-1093F támogatja a következő videóelemzési asszisztens mintákat: Hullámforma (Y/Pb/Pr/R/G/B), vektoros tartomány, hisztogram (R/G/B/Y), a digitális videóminőségi információk (Luma, szín, telítettség stb.) mintákká történő átalakítására, és a minták egyenként be- és kikapcsolhatók, a megjelenítési pozíció (fel/le/balra/jobbra), a méret, a szín és az áttetszőség kiválasztására.

Beágyazott hangfigyelés

Akár 16 csatornás mérőkészülékek riasztással és kimenet kiválasztásával

Az S-1093F támogatja az SDI-16ch és a HDMI-8ch beágyazott hangmérők megjelenítését, jelzésekkel és hang rendellenes riasztási információkkal. A felhasználók bármely 2 csatornás hangot is kiválaszthatnak a 3,5 mm-es aljzaton vagy hangszórókon keresztül történő kimenethez. A hangmérő mintázati pozíciója a négy sarokból választható, és kiválaszthatja, hogy csak 2 csatornát, 8 csatornát vagy teljes 16 csatornát jelenítsen meg. A skálamarkerek, a riasztási információk és az audió mérőmintázat áttetszősége is kiválasztható.

UMD és szöveges mérő kijelző

TSL 3.1 / 4.0 protokoll

Az S-1093F támogatja a TSL 3.1/4.0 protokoll UMD és Text-Tally kijelzését, 1-126 TSL cím kiválasztásával és legfeljebb 8 betű megjelenítésével. Az UMD/TALLY jel bemenetek a monitor hátlapján található RJ45 (RS485) porton keresztül

USB firmware frissítés

A monitor a hátlapon egy szabványos USB-portot biztosít a firmware frissítéséhez. A felhasználók letölthetik a legfrissebb firmware-fájlt egy USB-pendrive-ra, és közvetlenül az S-1093F monitorba helyezhetik a frissítéshez, PC-kapcsolat nélkül

Többféle áramforrás

AC-adapter / V-csatlakozó / aranycsatlakozó / pattintható DV-csatlakozó

A monitor egy 4-tűs XLR aljzatot biztosít a DC 6,5-24V-os tápellátás bemenetéhez, és rögzíthető V-mount, Gold mount vagy DV akkumulátorlemezre
Különböző típusú DV-akkumulátorlemezek állnak rendelkezésre opcionálisan, felpattintható kialakításúak, gyorsan kioldhatók és egymással cserélhetők. A következő DV lemezek állnak rendelkezésre a kiválasztáshoz:

3 színű TALLY fény

RJ45 (RS485) bemeneti jel

Vannak piros, zöld és sárga színű elülső és hátsó TALLY fények, és a felhasználók meghatározhatják az RJ45 port csapjait a TALLY fények vezérléséhez.

Napellenző

Kültéri használathoz a monitorra napellenzőt helyezhet. A napellenző könnyen felszerelhető a bal és jobb oldali csavarmeneteken keresztül, vagy közvetlenül tépőzáras szalagokkal
A napellenzőt a monitorcsomag tartalmazza.
