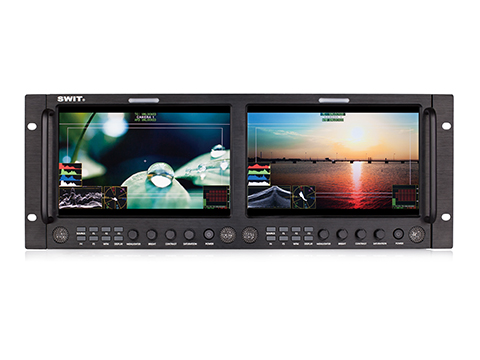

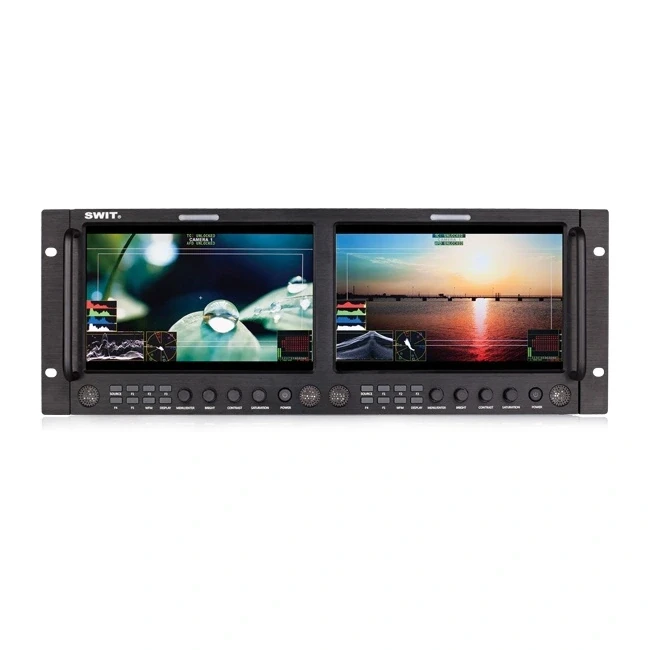

SWIT M-1093F 2x9" IPS LCD 19" rack 4U monitor

SWIT M-1093F 2x9" IPS LCD 19" rack 4U monitor 1920×1200 felbontással, 800:1 kontrasztaránnyal és 2x 2K/3G/HD/SD-SDI, HDMI és kompozit bemenettel (+loop kimenet).

M-1093F

Kettős 9 hüvelykes FHD hullámforma FHD Rack LCD monitor

• 9 hüvelykes IPS LCD panel ×2
• 1920×1200 felbontás, 800:1 kontraszt
• 19 hüvelykes, 4U rackbe szerelhető, ±30°-ban elforgatható
• 2K/3G/HD/SD-SDI, HDMI és CVBS monitorozás
• 16-ch Beágyazott hangmérők riasztással
• Bármely 2 hangcsatorna kiválasztása a kimenethez
• Hullámforma Y/Cb/Cr/R/G/B és egysoros
• Vektortávcső, hisztogram R/G/B/B/Y
• AFD, H/V késleltetés, R/G/B/Mono, hamis szín
• TSL UMD és szöveges TALLY kijelzés
• Zebracsíkok, csúcsfókusz asszisztens
• SDI időkód kijelző
• Marker 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• TALLY fény és GPI vezérlés
• USB firmware frissítés

9 hüvelykes IPS LCD kijelző

IPS panel LED háttérvilágítással
Az M-1093F 2× 9 hüvelykes IPS (In-Plane Switching) LCD panelt alkalmaz, Full HD 1920×1200 felbontással és LED háttérvilágítással, 800:1 kontraszttal. A betekintési szög vízszintes: 170° / függőleges: 170°

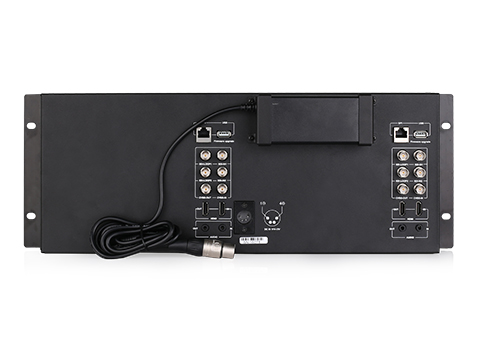

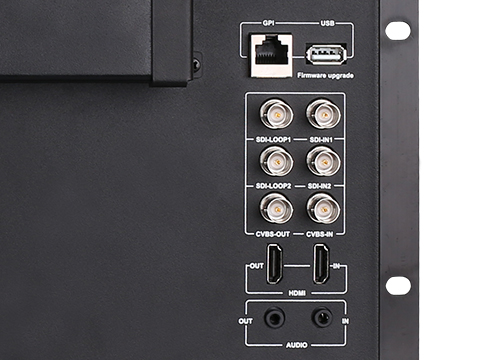

Bemeneti/kimeneti interfészek

SDI / HDMI / CVBS / analóg audió
Az M-1093F minden LCD kijelzője támogatja
2K/3G/HD/SD-SDI bemenet × 2
2K/3G/HD/SD-SDI hurok kimenet × 2
HDMI 1.3 bemenet × 1
HDMI 1.3 hurok kimenet × 1
CVBS bemenet × 1
CVBS hurok kimenet × 1
3.5 mm-es analóg audio bemenet × 1
3.5 mm-es analóg audiokimenet × 1

Videóelemző asszisztens minta

Hullámforma / vektoros szkóp / hisztogram

Az M-1093F támogatja a videóelemzési asszisztens mintákat, többek között: A digitális videóminőségi információk (Luma, szín, telítettség stb.) mintákká történő átalakításához, és a minták egyenként be- és kikapcsolhatók, a megjelenítési pozíció (fel/le/balra/jobbra), a méret, a szín és az áttetszőség megválasztható.

Beágyazott hangfigyelés

Akár 16 csatornás mérőkészülékek riasztással és kimenet kiválasztásával

Az M-1093F támogatja az SDI-16ch és a HDMI-8ch beágyazott hangmérők megjelenítését, jelzésekkel és hang rendellenes riasztási információkkal. A felhasználók bármely 2 csatornás hangot is kiválaszthatnak a 3,5 mm-es aljzaton vagy hangszórókon keresztül történő kimenethez. A hangmérő mintázati pozíciója a négy sarokból választható, és kiválaszthatja, hogy csak 2 csatornát, 8 csatornát vagy teljes 16 csatornát jelenítsen meg. A skálamarkerek, a riasztási információk és az audió mérőmintázat áttetszősége is kiválasztható.

UMD és szöveges mérő kijelző

TSL 3.1 / 4.0 protokoll
Az M-1093F támogatja a TSL 3.1/4.0 protokoll UMD és Text-Tally kijelzését, 1-126 TSL cím kiválasztásával és legfeljebb 8 betű megjelenítésével. Az UMD/TALLY jel bemenetek a monitor hátlapján található RJ45 (RS485) porton keresztül.

USB firmware frissítés

A monitor a hátlapon egy szabványos USB-portot biztosít a firmware frissítéséhez. A felhasználók letölthetik a legújabb firmware-fájlt egy USB-pendrive-ra, és közvetlenül az M-1093F monitorba helyezhetik a frissítéshez, PC-kapcsolat nélkül.

3 színű TALLY fény

RJ45 (RS485) bemeneti jel

Minden egyes képernyőn piros, zöld és sárga színű TALLY lámpák vannak elöl, és a felhasználók meghatározhatják az RJ45 port csapjait a TALLY lámpák vezérléséhez.

Tápegység

Az M-1093F mind a két képernyő számára egy 4-tűs XLR aljzatot biztosít a 6,5-24 V-os egyenáramú tápellátás bemenetéhez, és a monitor hátlapján egy AC-DC adapter van csatlakoztatva.

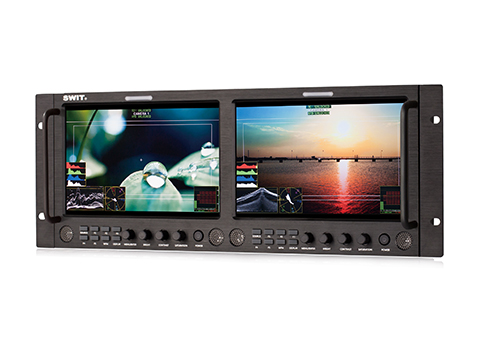

Telepítés

Az M-1093F szabványos 19"-os rackbe szerelhető, 4U magasságot foglal el. A monitor ±30°-kal felfelé és lefelé forgatható, ha rackbe szerelik.
