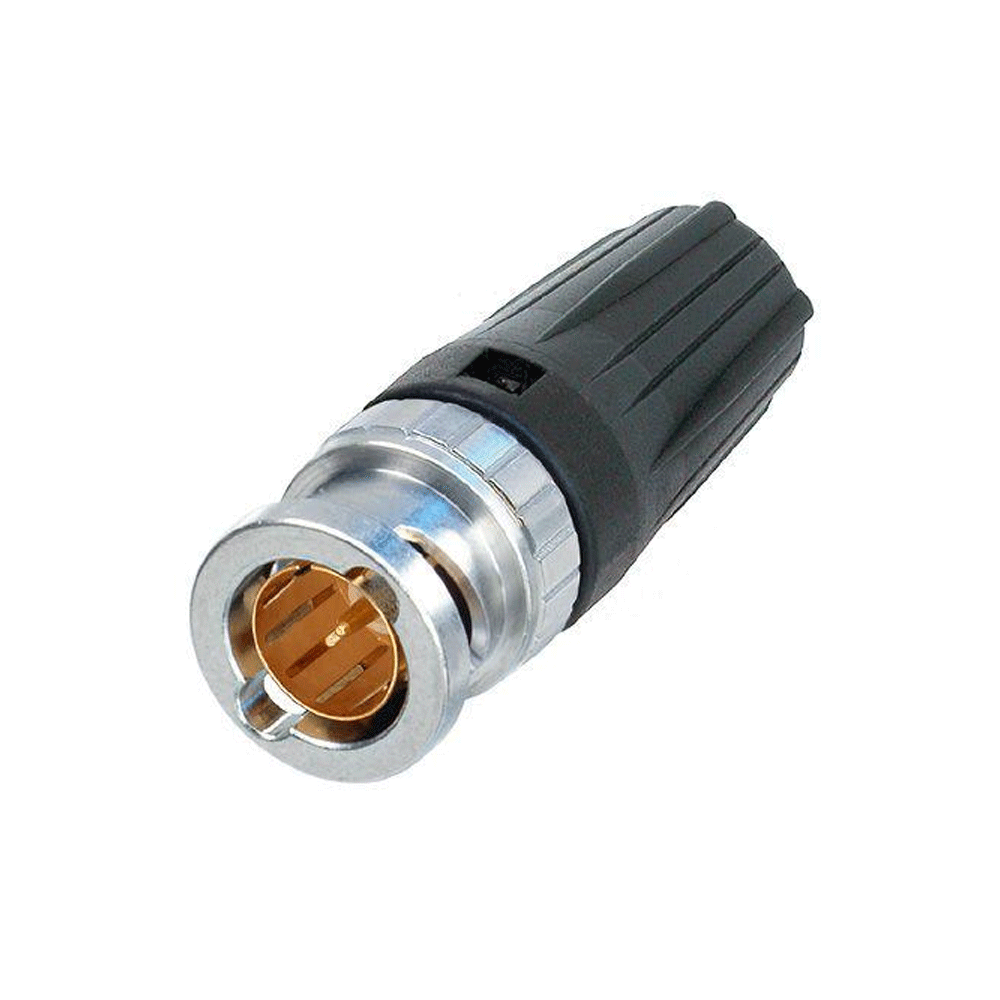

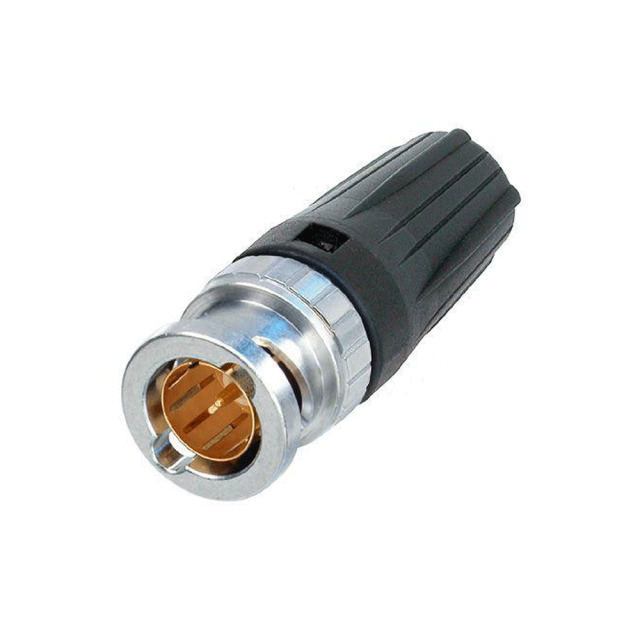

Neutrik NBNC75BTU11 rearTWIST HD BNC konektor

A Neutrik NBNC75BTU11 "rearTWIST" HD BNC 75 Ω csatlakozó tökéletes választás HD alkalmazásokhoz
A szabadalmaztatott "rearTWIST" sapka többféle színben kapható, miközben könnyű hozzáférést biztosít még a nagy sűrűségű kábelezési alkalmazásokban is.

Az alábbi kábelekhez alkalmas:
Belden 1694A (ANH), Bryant BD SD11, Canare L-4.5CHD, Canare L-4.5CHWS, Clark Wire CD7506-0, CommScope 5765, Gepco VSD2001, Suhner S05163-02, Suhner S05133-07, Percon VK77

Jellemzők és előnyök:

• "rearTWIST" csatlakozó reteszelési/kioldási elv könnyen hozzáférhető kábelsapkával (DE 100 48507 szabadalom)
• Ideális olyan süllyesztett válaszfalakhoz, ahol a csatlakozótest fémfejéhez nehéz hozzáférni. Ezek a csatlakozók elforgatják a hátoldalukat.
• A valódi 75 Ω-os kialakítás megfelel a HDTV szigorú követelményeinek.
• Az elülső felület megakadályozza, hogy a csatlakozó oldalra dőljön, és így védi az érintkezőt a deformációtól. Garantált élettartam legalább 1000 csatlakozási ciklus!
• Kiváló kábelvédelem
• Svájci precíziós megmunkálású sárgaréz alkatrészek a kiváló tartósság érdekében.
• Tíz szabványos színben gyártott színes kupakok, krimpelő fogók és pofák rendelhetők.

Név: NBNC75BTU11

• BNC 75 Ω csatlakozó típusa
• Kialakítás: férfi
• Érintkezési ellenállás: ≤ 3 mΩ
• Érintkezési ellenállás: ≤ 2 mΩ
• Impedancia: 75 Ω
• Szigetelési ellenállás: > 5 GΩ
• Névleges feszültség: <50 V
• VSWR
  ≤1.050/>32 dB 1 GHz-ig
  ≤1,065/>30 dB 2 GHz-ig
  ≤1.100/>26 dB 3 GHz-ig


• Kábel átmérő: 7,3 mm
• Kábel rögzítési szilárdság: >30 N (középen)
• Méret: 7,36 Hex crimp (árnyékoló gyűrű) acc. MIL22520/5-41(A)
• Méret (csap): 1,6 négyzet alakú krimp (csap) acc. IEC 60803 (2. jelölés)
• A csatlakozók csatlakoztatásához szükséges erő: < 25 N
• Élethossziglan: > 1000 párzási ciklus
• Zárszerkezet: bajonett
• Kábeltartás: Fűrészelés
• Érintkező: sárgaréz (CuZn35Pb2), 0,2 µm AuCo (középen)
• Betét: PTFE
• Test: Sárgaréz (CuZn39Pb3)
• Test kivitel: Optalloy®
• Hőmérséklet-tartomány: -30 °C és +85 ° között
