Skaarhoj ETH-GPI Link

Egy I/O eszköz beállítása még soha nem volt ilyen rugalmas. Csatlakoztasson és vezéreljen bármit a tally lámpáiról, indítson ATEM switcher rutinokat, vezéreljen egy HyperDeck-et, változtasson Scopes-t egy SmartScope Duo-n és irányítsa a bemeneteket/kimeneteket egy VideoHub-on. A bemenetek/kimenetek paramétereinek - egy vagy több - meghatározása rendkívül gyors az UniSketch OS legördülő menüstruktúrájának köszönhetően. Egyszerre akár 8 eszközt is csatlakoztathat és vezérelhet!

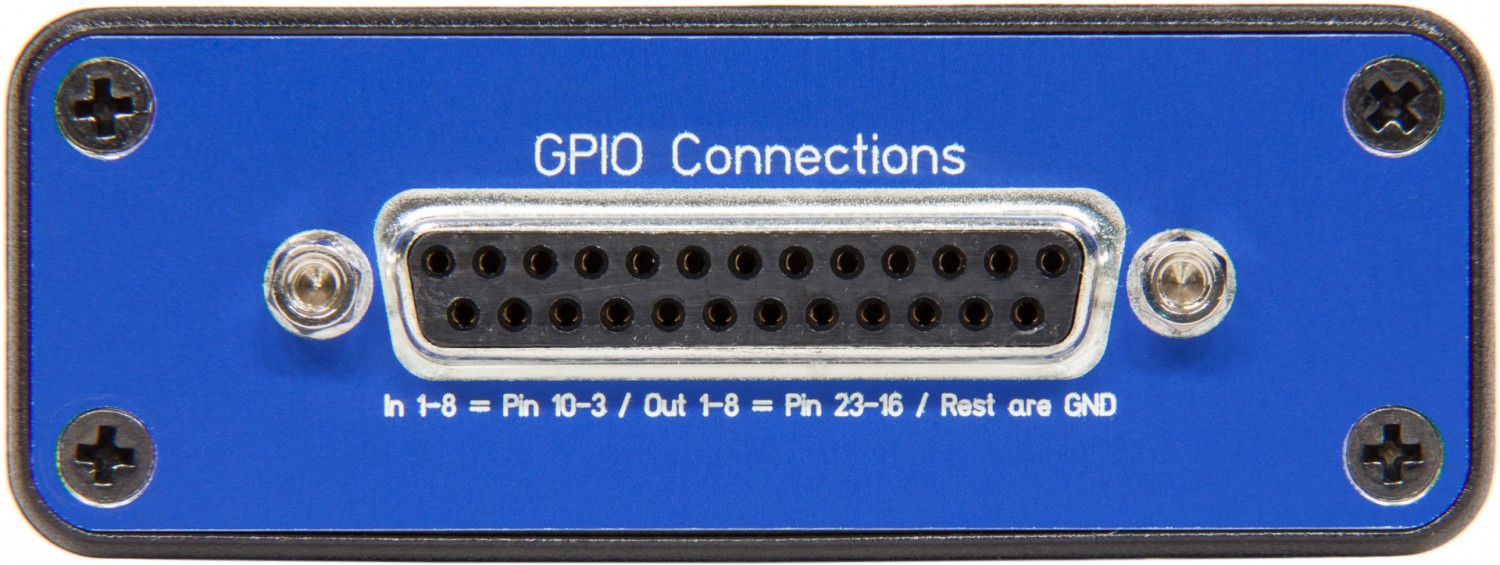

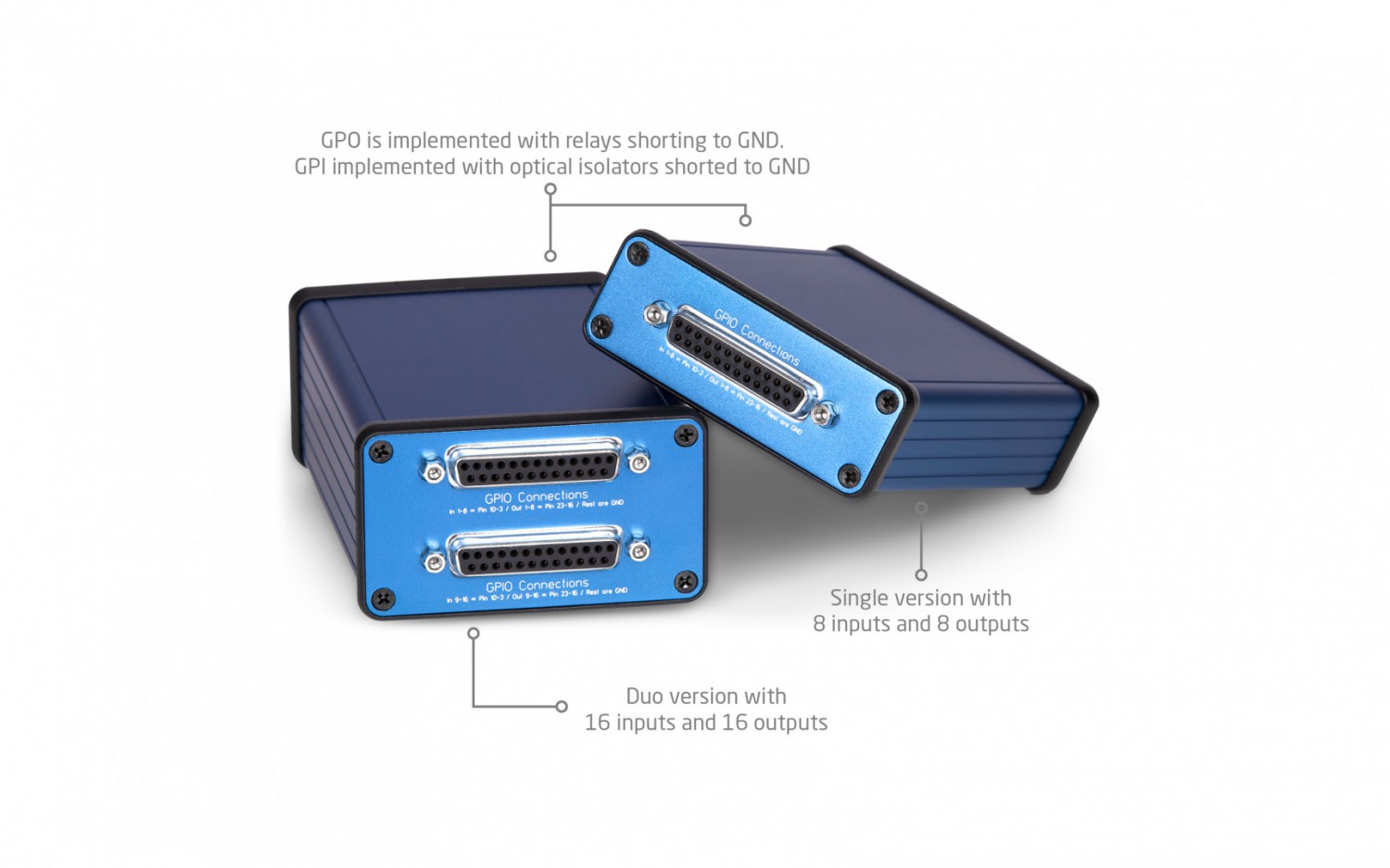

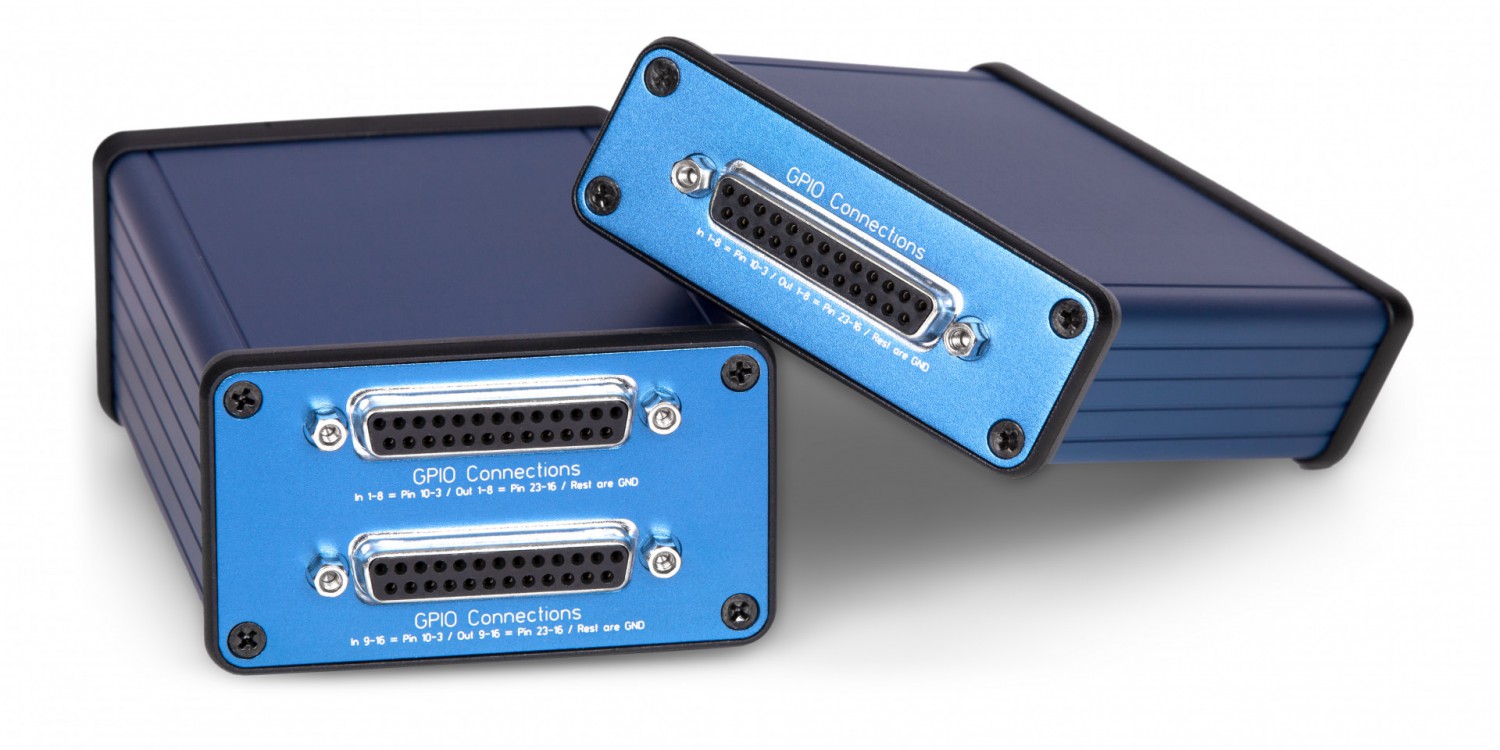

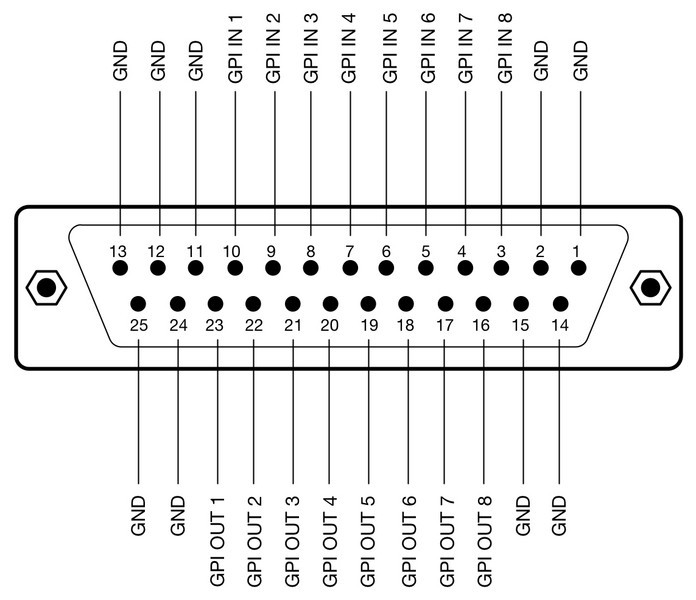

Az általános célú I/O-vezérlők 8/16 bemenetet és 8/16 kimenetet kínálnak, amelyek mindegyike minőségi relékkel és optocsatolókkal van elektromosan elválasztva. A GPO a GND-vel rövidre zárt relékkel van megvalósítva. A GPI a GND-hez rövidre zárt optikai leválasztókkal valósul meg.

Kérjük, vegye figyelembe: A GPI bemenetekkel rendelkező SKAARHOJ vezérlők nyílt kollektoros és relés kimeneteket fogadnak el (GND-re húzva). A TriCaster TC1 alapértelmezett HD15 tally csatlakozója nem biztosít közvetlen működő jelet az ETH-GPI Linkhez. Az 5 V-os potenciál GND-re történő átalakítása szükséges.
