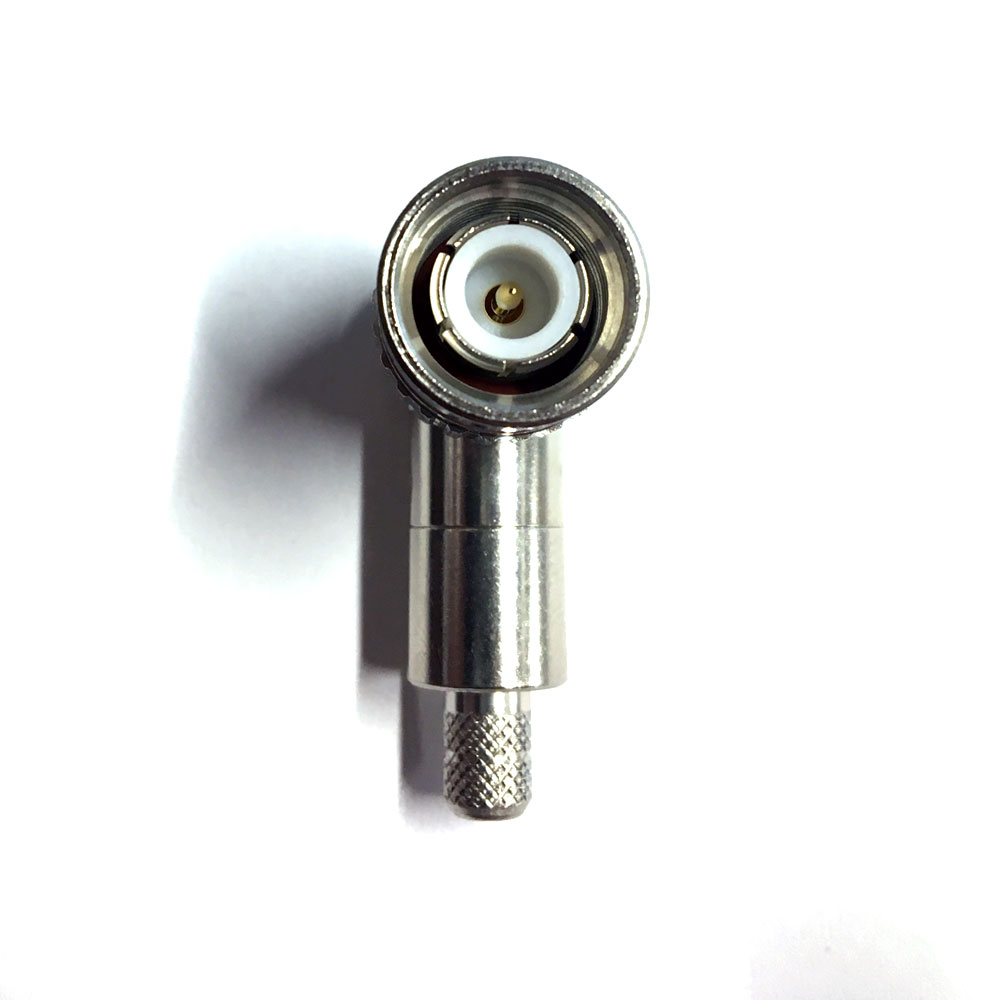

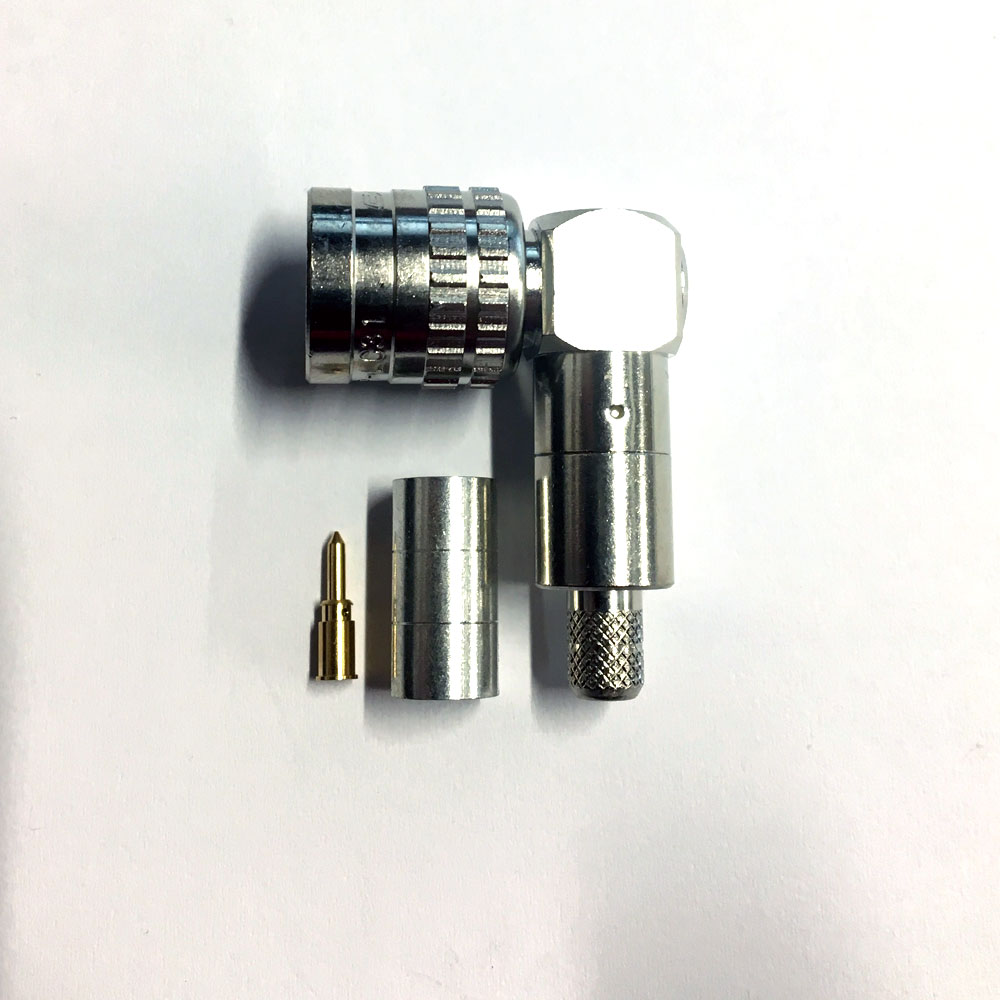

Canare TNP-LC31

50Ohm TNC crimp csatlakozó, téglalap alakú

Főbb jellemzők és előnyök

• 2 GHz-ig 1,1 vagy annál kisebb VSWR, 4 GHz-ig 1,2 vagy annál kisebb VSWR.
• Canare crimp kialakítás biztosítja a gyors és megbízható telepítést

Feszültség állóhullám-arány (VSWR) és visszatérési veszteség
Egy korlátozott hosszúságú koaxiális kábel fogadó végének olyan ellenállással történő lezárása, amely nem egyenlő a kábel jellemző impedanciájával, visszavert hullámot hoz létre, amely visszatér a kábelen a küldő végéig. Ennek eredményeként interferencia alakul ki az utazó hullám és a visszatérő hullám között, ami állóhullámot eredményez, amely a feszültségszintek ingadozását okozza. Azt, hogy a végződési ellenállás mennyire felel meg a jellemző impedanciának, az 1. ábrán látható VSWR vagy feszültség-állandóhullám-arány szabvány jelzi. A VSWR-aránnyal együtt jár a visszatérési veszteségtényező, amely a visszavert hullámáram nagyságát méri az áthaladó hullámáramhoz viszonyítva. (Lásd a 2. ábrát)

Ábra Feszültségeloszlás a koaxiális kábelen

Ábra 2. ábra VSWR-visszatérési veszteség átalakítási táblázat
