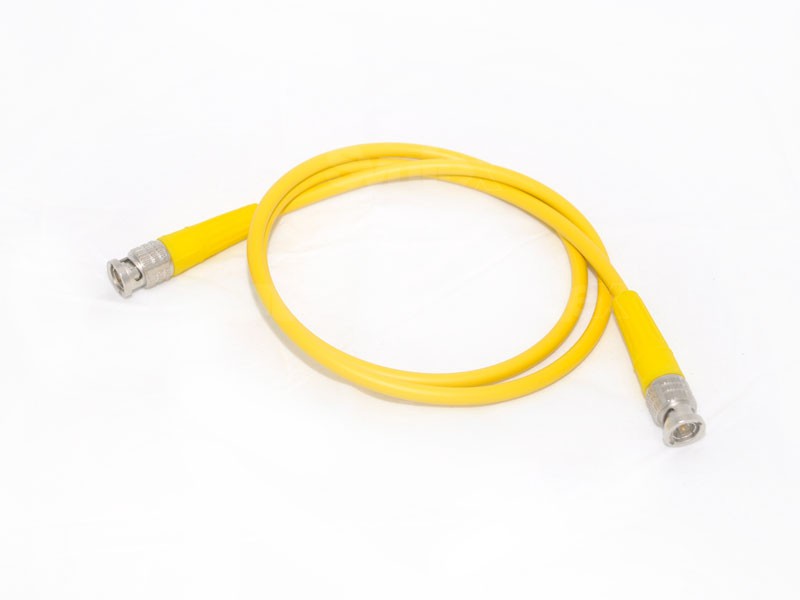

Canare L-3C2VS YEL BNC 2m

Canare L-3C2VS YEL BNC (M-papa) / BNC (M-papa) 2m

ACanare L-3C2VS egy nagyon könnyű és rendkívül rugalmas 5,5 mm-es HD/SD-SDI koaxiális kábel, fonott középvezetékkel és szorosan szőtt árnyékolt külső vezetékkel. Az L-3C2VS kábel még alacsony hőmérsékleten is rugalmas marad. Mindkét vége BCP-A3 típusú, felhúzható BNC (M) csatlakozóval rendelkezik.

Alkalmazás:

• HD/SD-SDI videó
• PAL és NTSC analóg videó
• Műholdas alkalmazások
• TELCO
• Tesztberendezések
• Rack kábelezés
• Patch-kábelek videóhoz

Kábel-specifikációk:

• Hüvelyátmérő (teljes átmérő) mm-ben: 5,5
• Kábel súlya kg/100 m-ben: 4,5
• Közepes vezető - a magok száma és átmérője mm-ben: 7/0,18
• A középső vezető teljes átmérője mm-ben: 0,54
• Hab dielektrikum - átmérő mm-ben: 3,1
• A középső vezető ellenállása ohm/100 m-ben: 10,5
• A külső vezető ellenállása ohm/100 m-ben: 1,9
• Statikus kapacitás pF/m-ben: 67
• Csökkenés dB/100m-ben: 4,5
• Impedancia ohmban: 75

Csatlakozói specifikációk: - hálózati csatlakozó, - hálózati csatlakozó:

• Szakítószilárdság kg-ban: >24,9
• Szigetelési ellenállás 500 V DC-nél ohmban: 24,5 mm: >1000M
• Névleges feszültség 1 percig: 1500 V AC (effektív érték)
• Középső érintkezési ellenállás: 1,5 mm: <6m ohmban
• Külső érintkezési ellenállás: érintkezési erő: <3m ohm
• Impedancia ohmban: 75
• Csatlakozótest - anyag/felület : sárgaréz/nikkel
• Középső érintkező - anyag/felület: sárgaréz/arany
• Külső érintkező - anyag: berilliumréz
• Dielektrikum - anyaga : Anyag - politejsav-fluoretilén PTFE
• Krimp hüvely - anyag/felület: réz/ón
