Canare L-2.5CHWS

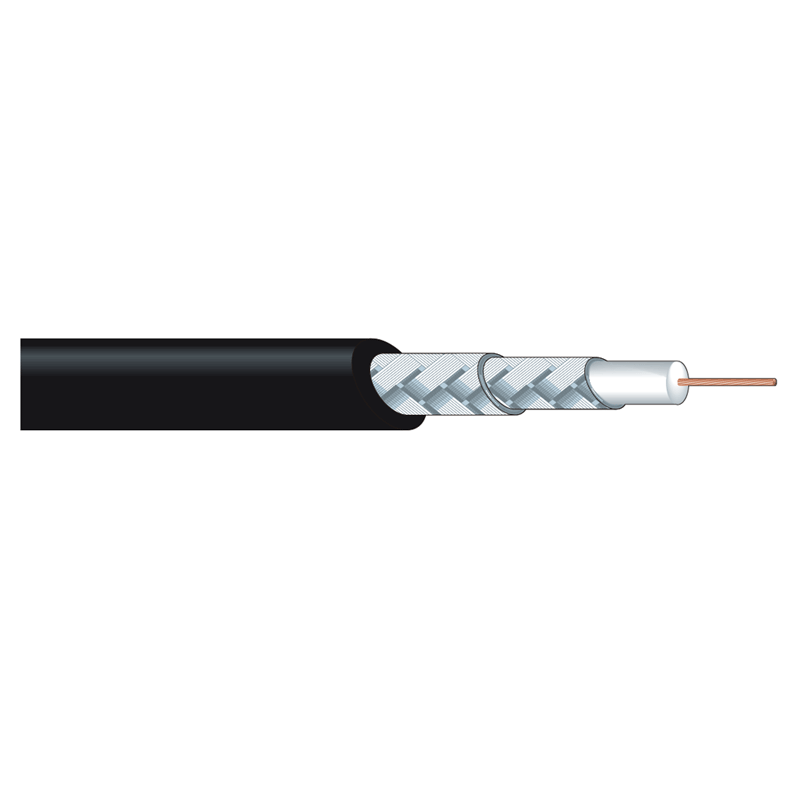

A Canare L-2.5CHWS egy "Low Loss" rugalmas és tartós 75 ohmos 4,2 mm-es koaxiális SDI kábel, amely ideális mobil SD/HD használatra, és kiválóan ellenáll az ismételt hajlításnak. A kábel sodrott középvezetővel és dupla fonott, nagy sűrűségű árnyékolással rendelkezik, vastag habszigeteléssel. Mindkét végén Canare BCP-B25HW crimp-on BNC (M) csatlakozók és CB02 sapkák találhatók különböző színekben.

Canare L-2.5CHWS kábel használata:

• sMPTE 424M és SMPTE 292M kompatibilis
• HDTV
• HD/SD-SDI videó
• PAL és NTSC analóg videó
• Műholdas alkalmazások
• TELCO
• Tesztberendezés

A Canare BCP-B25HW csatlakozó jellemzői:

• Igazi 75 ohmos kialakítás krimpszeggel és hüvelykkel
• Nagy teljesítményű 1,1 vagy annál kisebb VSWR (feszültség állóhullám arány) 3GHz-ig.
• Meghosszabbított test a jobb kezelhetőség érdekében
• A testen lévő helyzetjelzés lehetővé teszi a csatlakozó egyszerű ellenőrzését.
• Kiváló kábelfogás
• Aranyozott központi csap
• A csatlakozó teste "öntött" - alacsonyabb költségek elérése nagy teljesítmény mellett
• Egyszerű összeszerelés a Canare krimpelő szerszámmal

Kábel specifikációk

• Hüvelyátmérő (teljes átmérő) mm-ben:4.2
• Kábel súlya kg/100m:3.2
• Központi vezető - a sodrott huzalok száma és átmérője mm-ben:7/0,20
• A középső vezető teljes átmérője mm-ben:0,6
• Hab dielektromos - átmérő mm-ben:2,6
• A központi vezeték ellenállása Ω/100m-ben:8,5
• A külső vezető ellenállása Ω/100m-ben:1,0
• Hőmérséklet-tartomány: -30°C ~ +60°C
• Statikus kapacitás pF/m-ben:53
• Csökkenés dB/100m-ben 3,0 GHz-en: 47,7 dB/100m 6G-SDI

Maximális átviteli távolság a videoformátumtól függően:
