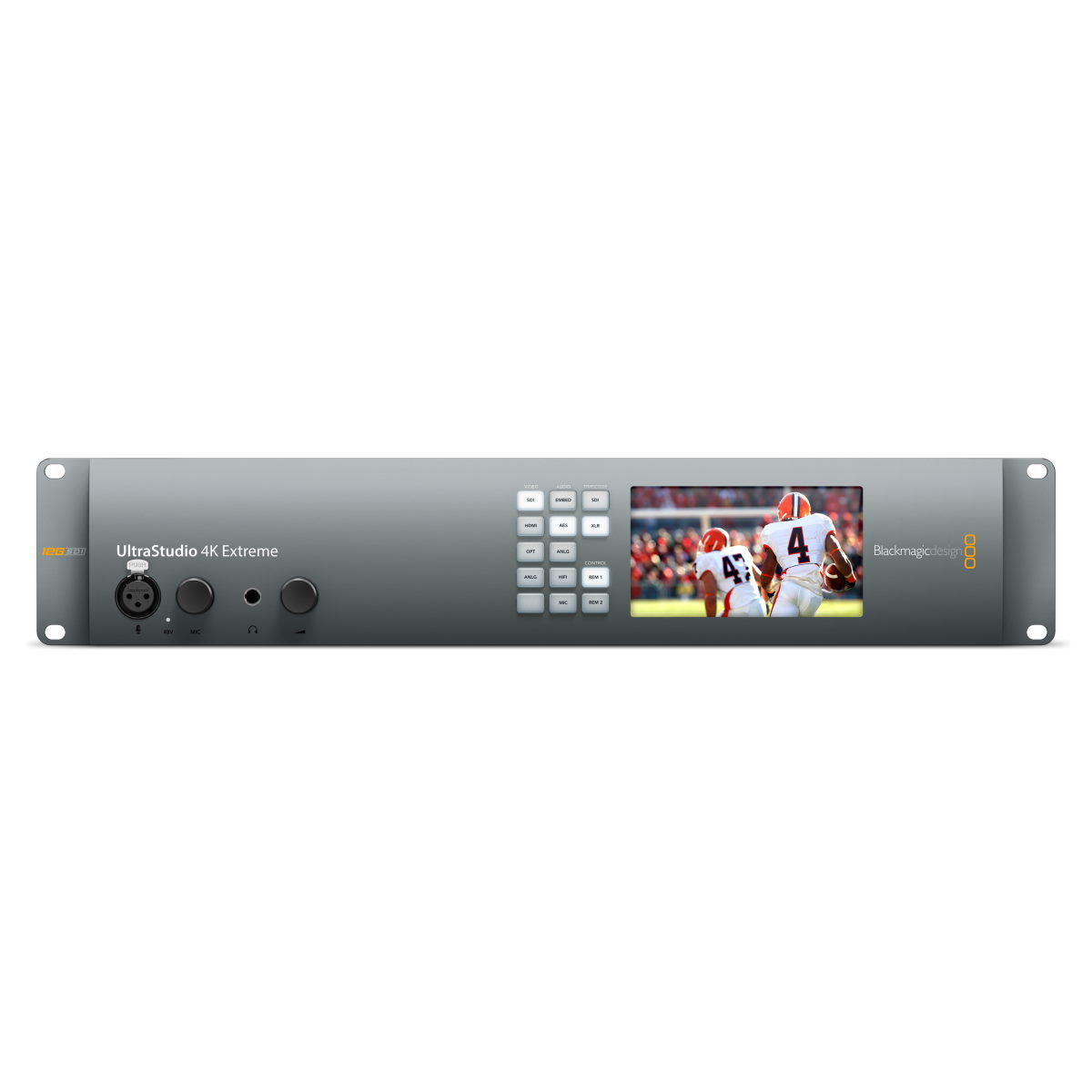

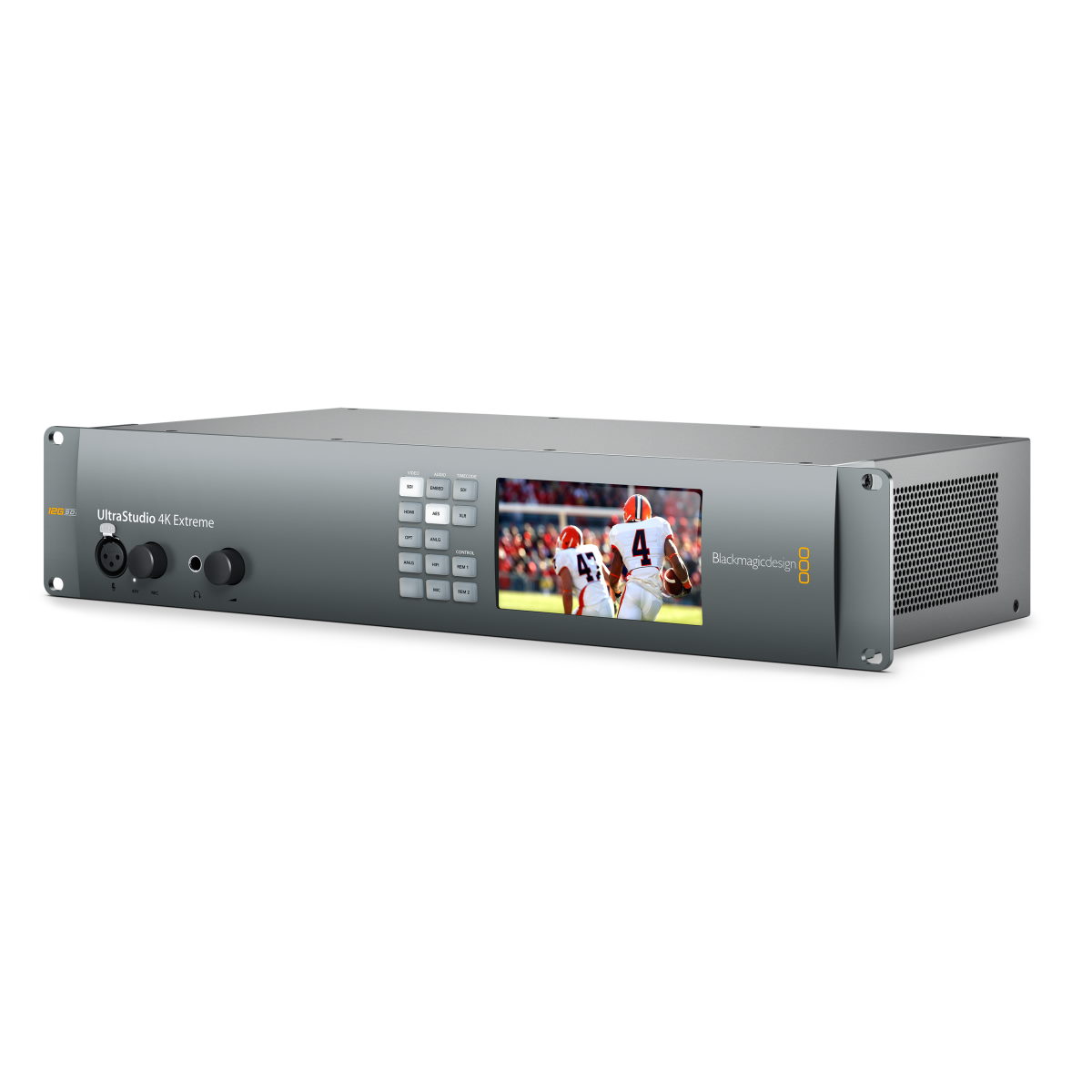

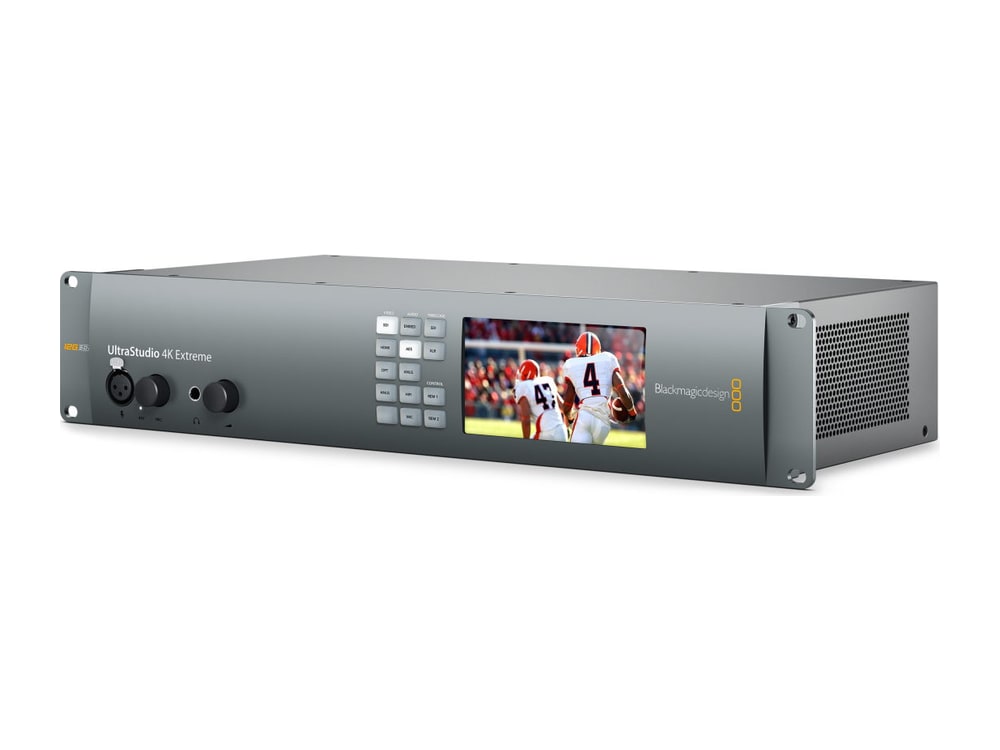

Blackmagic Design UltraStudio 4K Extreme 3

UltraStudio 4K Extreme 3
SD-kártya szoftverrel és kézikönyvvel
DaVinci Resolve SD kártya

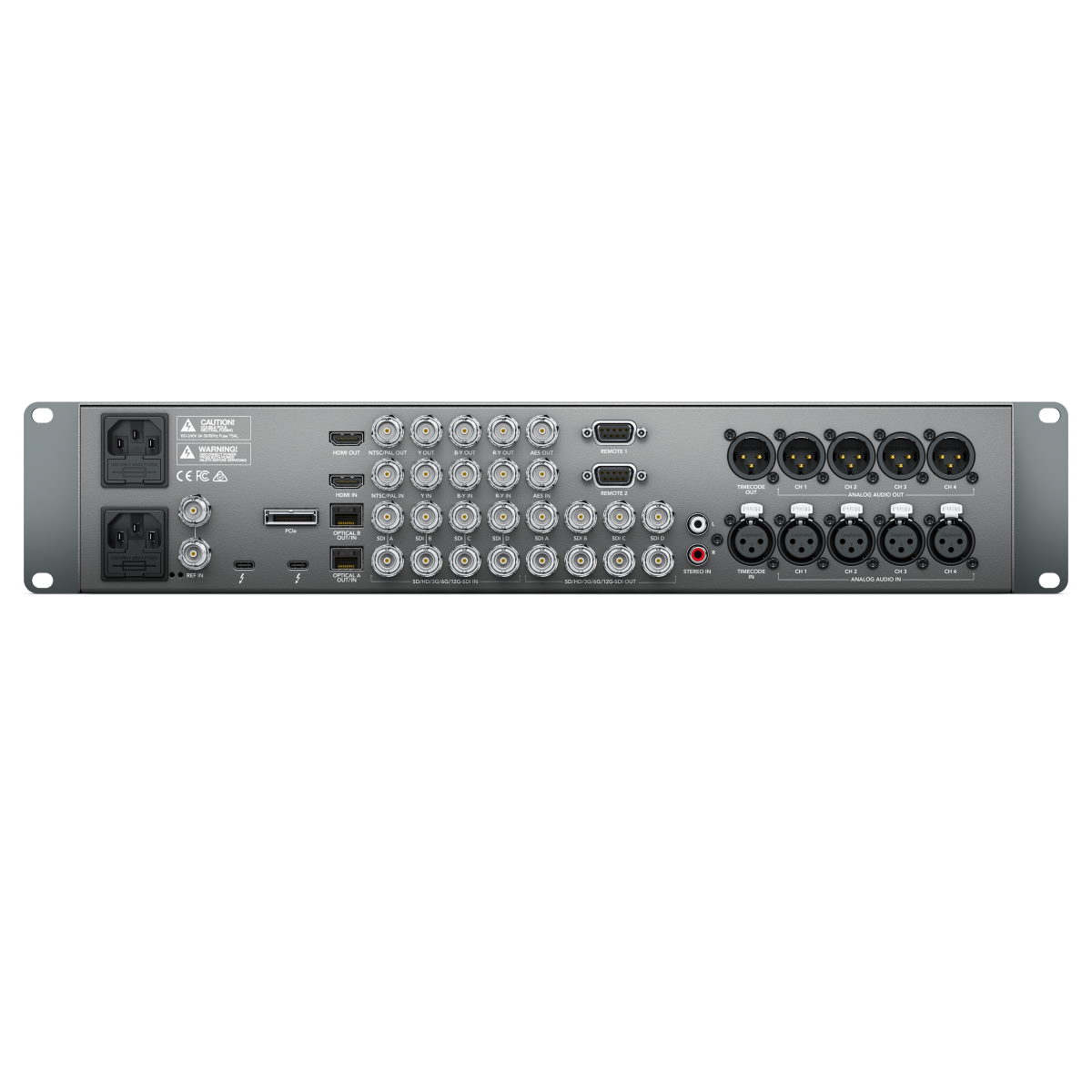

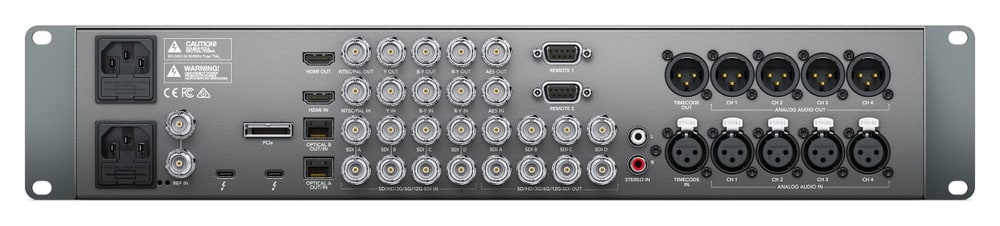

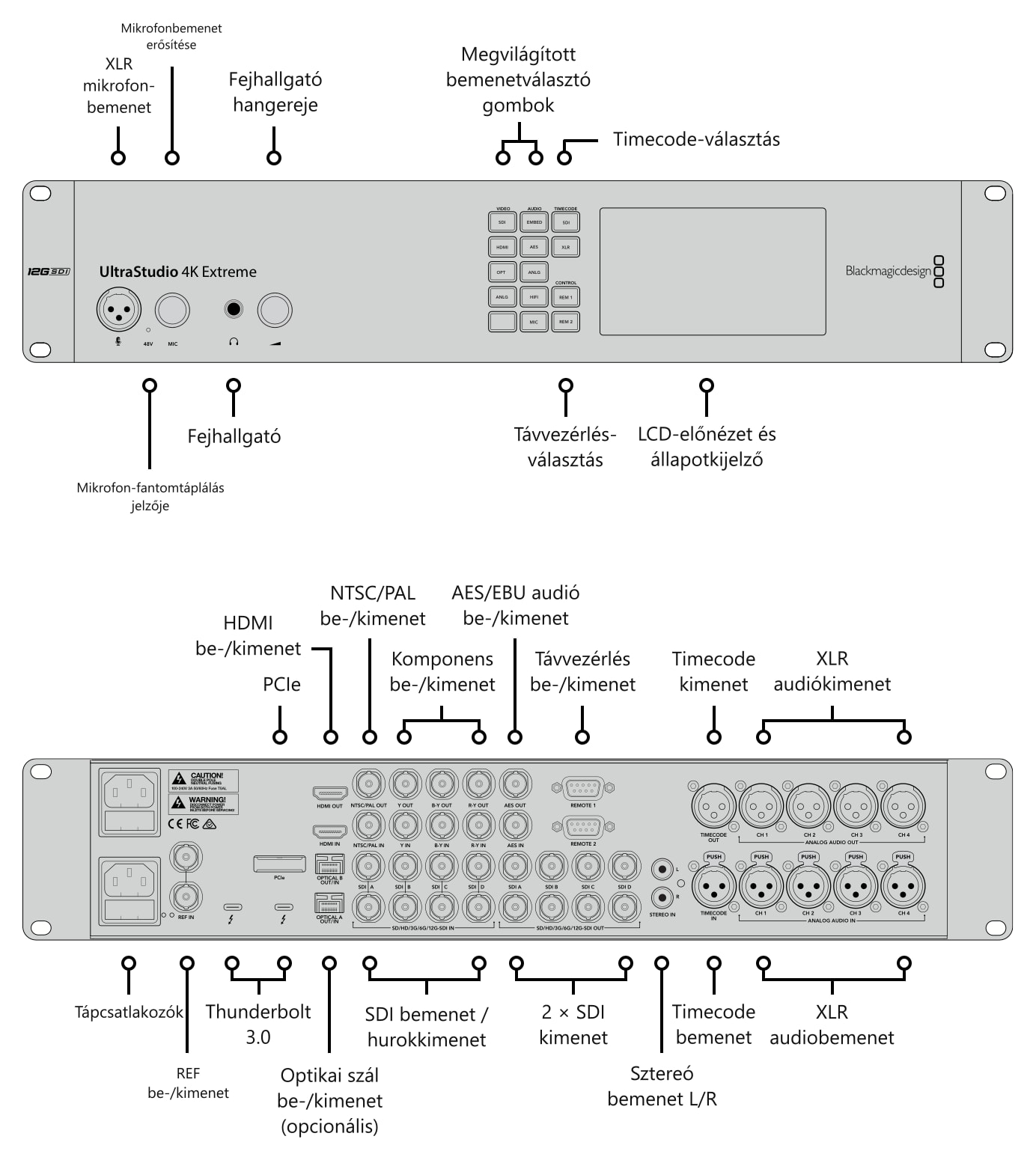

Csatlakozók
SDI videó bemenetek
2 x 12Gb/s és 2 x 6Gb/s SD/HD/2K/4K. Támogatja a 4:2:2/4:4:4/4:4:4 egy/két/négyes linket. 2D/3D átkapcsolható.

SDI videokimenetek
2 x 12Gb/s és 2 x 6Gb/s SD/HD/2K/4K. Támogatja a 4:2:2/4:4:4:4 egy/két/négyes linket. 2D/3D átkapcsolható.

SDI sebességek
270Mb, 1,5G, 3G, 6G, 12G.

Optikai SDI
Támogat 2 opcionális SMPTE modult.

SDI videohurok
4 x újrahangolt SD/HD/2K/4K a megfelelő bemenetekhez kapcsolva.

SDI videó ismételt kimenetek
2 x 12Gb/s és 2 x 6Gb/s SD/HD/2K/4K. Támogatja a 4:2:2/4:4:4/4:4:4 egy/két/négyes linket. 2D/3D átkapcsolható.

Analóg videobemenetek
1 x komponens YUV 3 BNC-n, 1 x kompozit NTSC/PAL 1 BNC-n.

Analóg videokimenetek
1 x komponens YUV 3 BNC-n, 1 x kompozit NTSC/PAL 1 BNC-n.

Analóg audio bemenetek
4 csatornás professzionális szimmetrikus analóg audio XLR-csatlakozókon keresztül és 2 csatornás fogyasztói szimmetretlen RCA-csatlakozókon keresztül.

Analóg audió kimenetek
4 csatornás professzionális szimmetrikus analóg audio XLR-csatlakozókon keresztül.

Optikai szálas bemenetek/kimenetek (opcionális)
2 x 12 Gb/s optikai szál.

AES/EBU audio bemenetek
2 csatornás szimmetrizálatlan, mintavételi sebesség átalakítóval BNC csatlakozón.

AES/EBU audió kimenetek
2 csatornás szimmetrizálatlan BNC-csatlakozón.

SDI audio bemenetek
16 csatorna SD/HD/2K/4K beágyazva.

SDI audió kimenetek
16 csatorna SD/HD/2K/4K beágyazva.

HDMI videó bemenetek
HDMI 2.0 A típusú csatlakozó 2160p60 támogatással.

HDMI videó kimenetek
HDMI 2.0 A típusú csatlakozó 2160p60 támogatással

HDMI audio bemenetek
8 csatornás beágyazott SD/HD/4K.

HDMI audio kimenetek
8 csatornás beágyazott SD/HD/4K.

Mikrofonbemenet
1 x 48 V-os mikrofonbemenet XLR csatlakozón keresztül. Phantom Power kapcsolható szoftveres vezérléssel.

Timecode bemenet
1 x XLR bemenet.

Timecode kimenet
1 x XLR kimenet.

Szinkronizálás bemenet
1 x Referencia bemenet. Tri-Sync vagy Black Burst.

Szinkron kimenet
1 x referencia hurok kimenet. Tri-Sync vagy Black Burst.

Számítógépes interfész
Thunderbolt™ 3 (Mac OS és Windows), PCI Express 4 sávos, 2. generációs PCI Express.

Tápellátás
2 x beépített nemzetközi AC tápegység IEC C14 bemenettel. 100-240 V, 50-60 Hz.

Támogatott kodekek
AVC-Intra, AVCHD, Canon XF MPEG2, digitális tükörreflexes kamerák, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR és DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes 422 LT, Apple ProRes 422 Proxy, tömörítetlen 8 bites 4: 2:2, tömörítetlen 10 bites 4:2:2, tömörítetlen 10 bites 4:4:4.

Szoftver
Tartalmazott szoftverek
DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility és Blackmagic driver Mac OS és Windows rendszereken. Media Express, Blackmagic Desktop Video Utility és Blackmagic driver Linuxon.

Belső szoftverfrissítés
Szoftverillesztőprogramba épített firmware. A szoftverillesztő a rendszer indításakor vagy a frissítő szoftveren keresztül tölti be a frissítéseket.

Egyéb támogatott alkalmazások:
The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Derivative TouchDesigner, Assimilate Scratch, Burst Video WebClip2Go, Burst Video [REC]Marker, Autodesk Flame, Zoom.

A HDR és REC 2020 lejátszás és rögzítés alkalmazásfüggő, érdeklődjön a szoftver gyártójánál.

SDI videó szabványok
SD videó szabványok
525i59.94 NTSC, 625i50 PAL

HD videó szabványok
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

2K videó szabványok
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

Ultra HD videó szabványok
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60, 2160p60.

4K videó szabványok
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

3D videó szabványok
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI.
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p47.95, 2160p48
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI

SDI-megfelelőség
SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 435, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2081-11, SMPTE 2082-10, SMPTE ST2108-1, ITU-R BT.656 és ITU-R BT.601.

SDI metaadat-támogatás
RP 188/SMPTE 12M-2 és zárt feliratozás.

SDI hangmintavételezés
Televíziós szabványos 48 kHz-es és 24 bites mintavételi frekvencia.

SDI videó mintavételezés
4:4:4, 4:2:2

SDI színtér
REC 601, REC 709, REC 2020.

HDR-támogatás
HDR metaadatok csomagolása, HLG és PQ átviteli jellemzők.

SDI konfiguráció
Az SDI kimenet a Blackmagic Desktop Video Utility segítségével Quad Link 3Gb/s sebességre konfigurálható. Ha az SDI A-nál single link 12Gb/s-ot vagy az SDI A és B-nél dual link 6Gb/s-ot használ, az SDI C és D lefelé konvertált HD-t ad ki.

HDMI videó szabványok
SD videó szabványok
525i59.94 NTSC, 625i50 PAL

HD videó szabványok
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60

Ultra HD videó szabványok
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

4K videó szabványok
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

3D videó szabványok
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080i50, 1080i59.94, 1080i60

HDMI hangmintavételezés
A televíziós szabványos mintavételi frekvencia 48 kHz és 24 bites.

HDMI videó mintavételezés
4:4:4, 4:2:2, 4:2:0

HDMI színtér
REC 601, REC 709, REC 2020.

HDR-támogatás
HDR statikus metaadatok csomagolása, HLG és PQ átviteli jellemzők.

HDMI konfiguráció
A HDMI 2.0b támogatja a Deep Color és a HDR formátumot. Automatikusan konfigurálódik a csatlakoztatott kijelzőhöz.

Többszörös sebességtámogatás
A HDMI és SDI videokapcsolatok átkapcsolhatók SD/HD/UHD és 4K között. Az analóg komponens videocsatlakozások átkapcsolhatók SD és HD között.

Másolásvédelem
A HDMI bemenet nem képes másolásvédett HDMI forrásokról történő rögzítésre. A tartalom rögzítése vagy terjesztése előtt mindig erősítse meg a szerzői jogok tulajdonjogát.

Hardveres képkockapuffer
ARGB, BGRA (8 bites RGB 4:4:4:4:4), r210 (10 bites RGB 4:4:4:4), R12B és R12L (12 bites RGB 4:4:4:4) 2160p30-ig.

2vuy (8 bites YUV 4:2:2) és v210 (10 bites YUV 4:2:2) minden üzemmódban.

Színpontosság
8, 10, 12 bites RGB 4:4:4:4 2160p30-ig és 8, 10 bites YUV 4:2:2:2 minden szabványban.

Számítógépes rögzítés
2 x Thunderbolt 3 Mac és Windows, valamint PCI Express Gen 2 Mac, Windows és Linux rendszerekhez. Tartalmazza a Blackmagic Desktop Video SDK-t.

Vezérlés

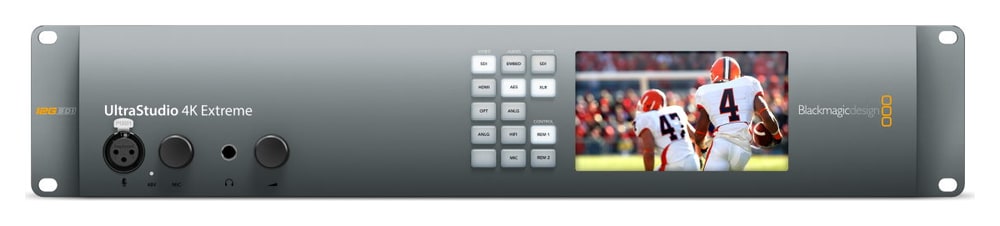

Beépített vezérlőpanel
14 gomb a bemenet kiválasztásához. 5 hüvelykes színes kijelző.

Eszközvezérlés
2 x RS-422 fedélzeti vezérlés.

Feldolgozás
Kódolás

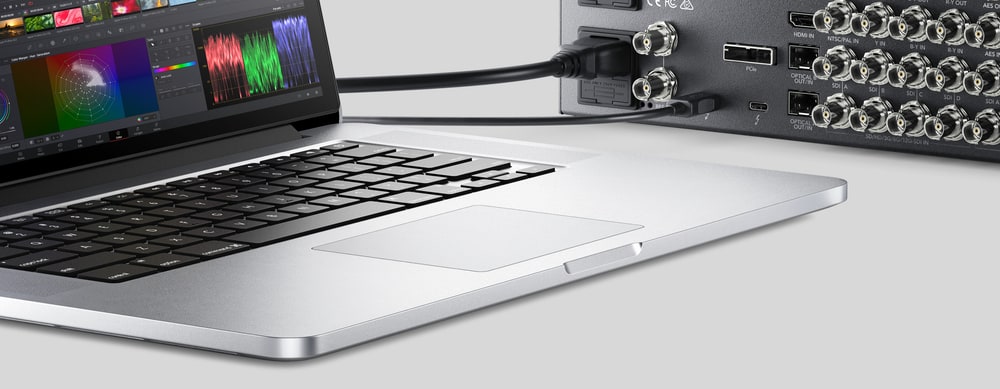

Hardveres valós idejű H.265 kódoló.

Ultra HD lefelé konverzió
Beépített, kiváló minőségű hardveres lefelé konvertáló kimenet Ultra HD-ről HD-re lefelé konvertált jellel az SDI C és D kimeneteken és a HDMI kimeneten, ha csak HD TV-hez csatlakoztatjuk.

HD-ről SD-re történő lefelé konverzió
Beépített, kiváló minőségű hardveres lefelé konvertáló kimenet HD-ről SD-re, lefelé konvertált jellel a B SDI-kimeneten, a komponens és a kompozit NTSC/PAL kimeneten. SD kimenet választható letterbox, anamorfikus 16:9 és center cut 4:3 között.

HD felfelé konverzió
Beépített, kiváló minőségű hardveres felfelé konverzió SD-ről 720HD vagy 1080HD felbontásra lejátszáskor. Választható 4:3 pillarbox, 14:9 zoom és 16:9 zoom között.

HD keresztkonverzió
Beépített, kiváló minőségű hardveres keresztkonverzió 720p-ről 1080HD-ra és 1080HD-ról 720p-re lejátszás közben.

Valós idejű effektek
DaVinci Resolve, Final Cut Pro X belső effektek. Adobe Premiere Pro CC Mercury Playback Engine effektek. Avid Media Composer belső effektek.

Színtér-átalakítás
Hardveralapú valós idejű.

3D feldolgozás
Kétfolyamú és képkockacsomagolt rögzítés és lejátszás.

Fizikai telepítés
Thunderbolt porttal vagy szabad PCI Express foglalattal rendelkező számítógépre van szükség. A Blackmagic PCI Express kábelkészlet külön kapható a nagy sebességű PCI Express Gen 3 csatlakozáshoz. A teljes rendszerkövetelményt a támogatási oldalakon találja.

Operációs rendszerek

Mac 11.1 Big Sur,
Mac 12.0 Monterey vagy újabb.

Windows 8.1, 10 és 11, mind 64 bites.

Linux

Teljesítménykövetelmények
2 x belső 100 - 240V AC

Környezeti előírások
Üzemi hőmérséklet
5°-40° C (41°-104° F)

Tárolási hőmérséklet
-20° és 45° C között (-4° és 113° F között)

Relatív páratartalom
0% és 90% között, nem kondenzálódó

Garancia
3 év gyártói garancia.
