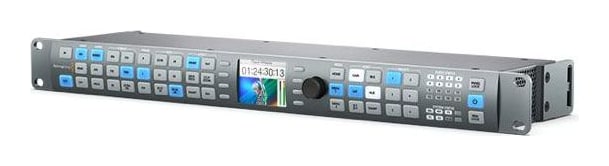

Blackmagic Design Teranex AV

Teranex AV

SD kártya szoftverrel és kézikönyvvel

2 x ütközővédő 4x M4 csavarral

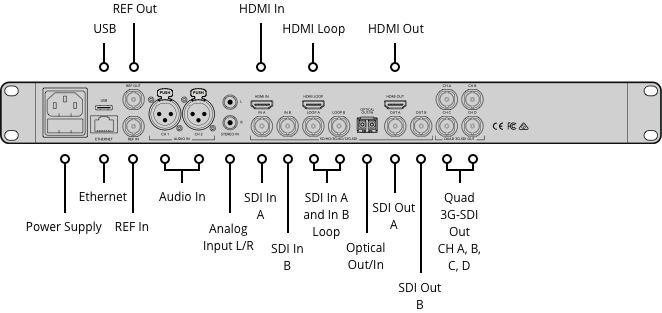

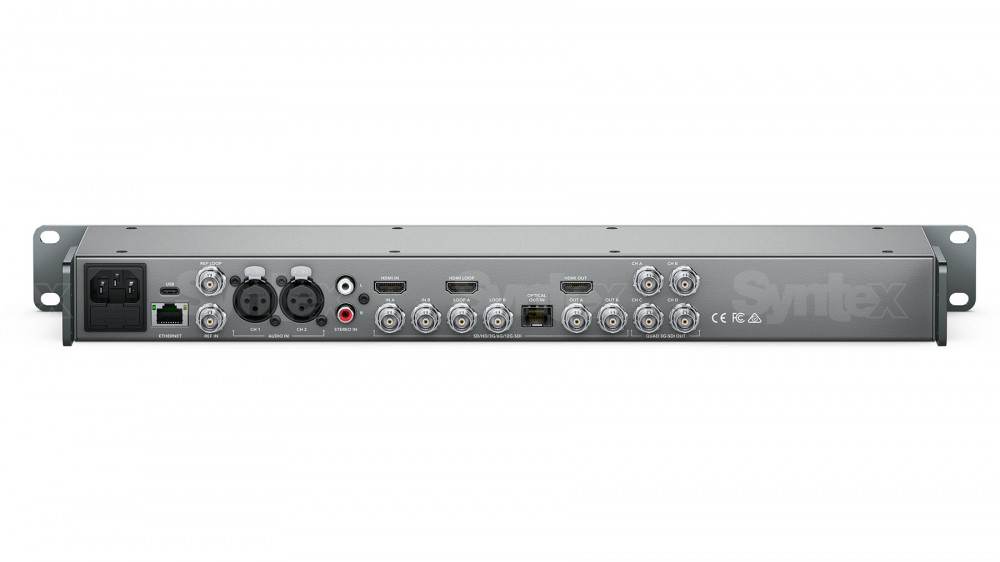

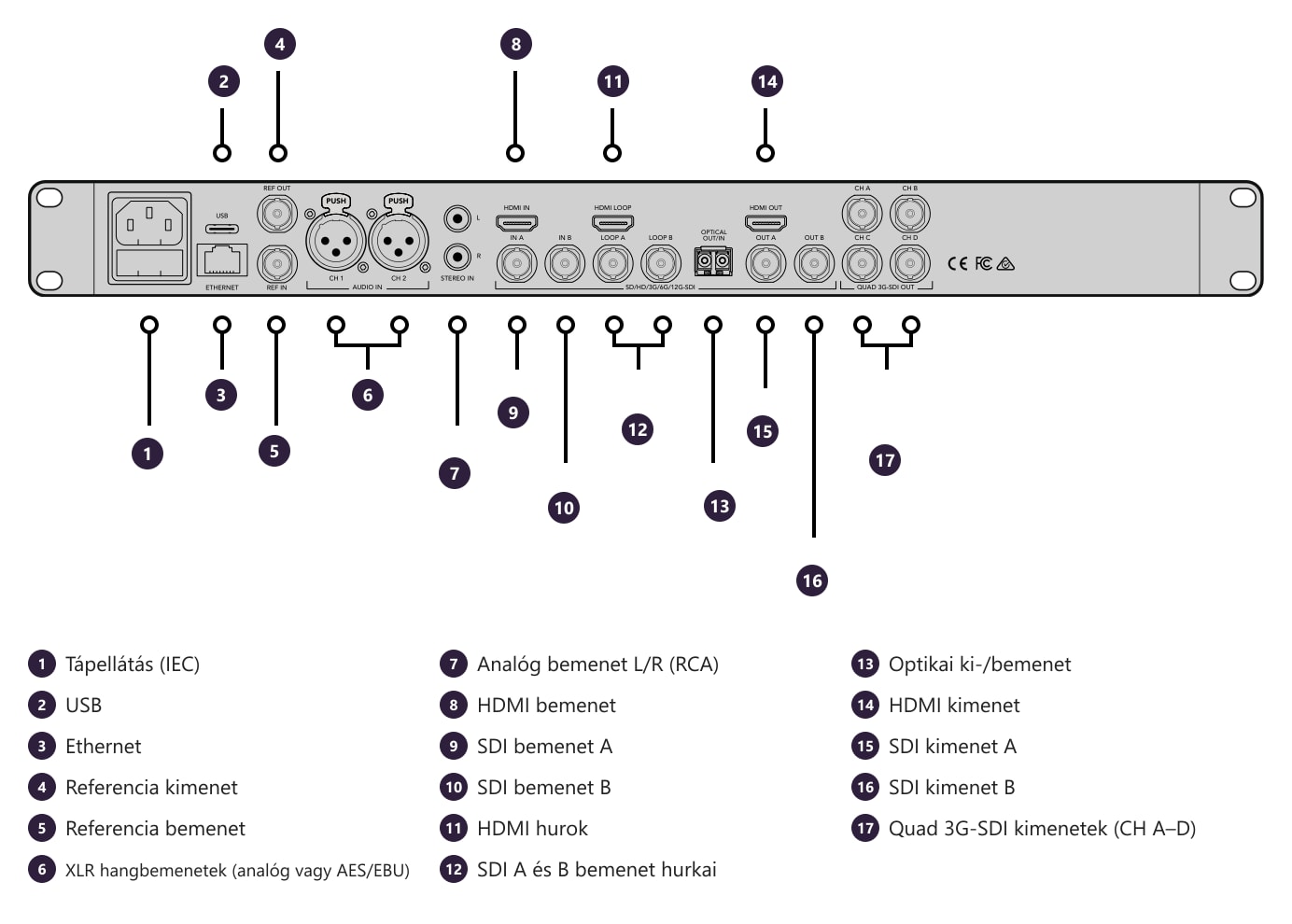

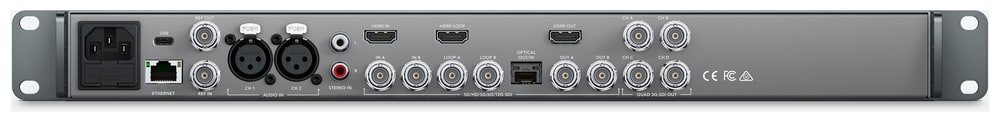

Kapcsolatok
SDI videó bemenetek
1x BNC (IN A) - 10 bites SD, HD, 2K, 3G HD A és B szintek, 6G és 12G Ultra HD automatikus kapcsolás.

1x BNC (IN B) - 10 bites SD, HD, 2K, 3G HD A és B szintek, 6G és 12G Ultra HD automatikus kapcsolás. Használható 2. bemenetként vagy kettős link bemenetként 4:2:2 3G vagy 6G Ultra HD esetén.

SDI videó bemenet L oops
1x BNC (IN A hurok) - Újraszabályozott, 10 bites SD, HD, 2K, 3G HD, 6G és 12G Ultra HD automatikus kapcsolás.

1x BNC (IN B Loop) - Újraszabályozott, 10 bites SD, HD, 2K, 3G HD, 6G és 12G Ultra HD automatikus kapcsolás.

SDI videokimenetek
1x BNC (OUT A) - 10 bites SD, HD, 2K, 3G HD A és B szintek, 6G és 12G Ultra HD automatikus kapcsolás.

1x BNC (OUT B) - 10 bites SD, HD, 2K, 3G HD A és B szintek, 6G és 12G Ultra HD automatikus kapcsolás. Kettős link kimenetként használható 4:2:2 3G vagy 6G Ultra HD esetén.

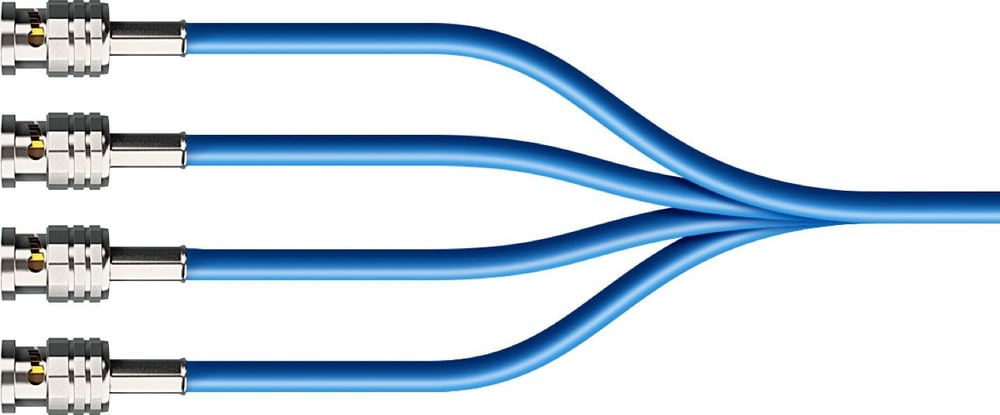

Négy SDI videokimenet
4x BNC (A, B, C, D csatornák) - 10 bites 3G-SDI Quad Link vagy Quad HD Split Ultra HD p50/59.94/60; 10 bites 1,5G-SDI Quad HD Split Ultra HD p23/24/25/29/30. Más kimeneti formátumok esetén ezek a csatlakozók négy replikált SDI-kimenetet biztosítanak.

HDMI videobemenetek
1x HDMI 2.0 A típusú csatlakozó. YUV vagy RGB, automatikus kapcsolás.

HDMI videohurok bemenetek
1x HDMI 2.0 A típusú csatlakozó. Aktív bemeneti hurok.

HDMI videó kimenetek
1x HDMI 2.0 A típusú A csatlakozó. YUV vagy RGB, felhasználó által választható.

SDI audio bemenetek
16 csatorna SD, HD, 3G HD, 2K és Ultra HD formátumban.

SDI audió kimenetek
16 csatorna SD, HD, 3G HD, 2K és Ultra HD formátumban.

HDMI audio bemenetek
8 csatorna SD, HD, 3G HD, 2K és Ultra HD formátumban.

HDMI audió kimenetek
8 csatorna SD, HD, 3G HD, 2K és Ultra HD formátumban.

Optikai szálas csatlakozás (opcionális)
1x SMPTE optikai szálas SFP aljzat.

Optikai szálas videobemenetek
1x 10 bites SD, HD, 3G HD, 2K, Ultra HD automatikus kapcsolás.

Optikai szálas videó kimenetek
1x 10bit SD, HD, 3G HD, 2K, Ultra HD automatikus kapcsolás.

Optikai szálas audio bemenetek
16 csatorna SD, HD, 3G HD, 2K és Ultra HD formátumban.

Optikai szálas audio kimenetek
16 csatorna SD, HD, 3G HD, 2K és Ultra HD formátumban.

Analóg audio bemenetek
2x XLR - 2 csatornás professzionális szimmetrikus analóg audio (az XLR-ek közösek az AES/EBU bemenetekkel) .
2x RCA - sztereó, nem szimmetrikus analóg audio RCA csatlakozókon a fogyasztói berendezésekhez.

AES/EBU digitális audiobemenetek
2x XLR - 2 pár (4 csatorna) professzionális 110Ω szimmetrikus digitális audio (az XLR-ek közösek az analóg bemenetekkel).

Beépített Dolby® támogatás
Dolby® AC-3 áthaladás minden átalakításnál. Dolby® E áthaladás, kivéve a videoképkockasebesség konverziók során.

Timecode bemenetek
VITC/ATC támogatás. Nincs LTC támogatás.

Timecode kimenetek
VITC/ATC támogatás. Nem támogatja az LTC-t.

Multi Rate támogatás
Az SDI-kapcsolatok átkapcsolhatók a szabványos felbontás, a nagyfelbontás és az Ultra HD között. Az SDI átkapcsol a 270 Mb/s szabványos felbontású SDI, az 1,5 Gb/s HD-SDI és a 2K SDI, a 3G HD, a 6G és a 12G Ultra HD között.

Referencia bemenet
1x BNC - Black Burst SD-ben vagy Tri-level szinkronizálás HD-ben.

Referencia kimenet
1x BNC - Belső referenciagenerátor, amely blackburst vagy tri-level szinkronizálás kimenetet biztosít az aktuális kimeneti képkockasebességen.

Számítógépes interfész
1 x USB C típusú port a szoftverfrissítésekhez. 1 x RJ45 Gigabit Ethernet a távvezérléshez és konfiguráláshoz.

Processzor interfész

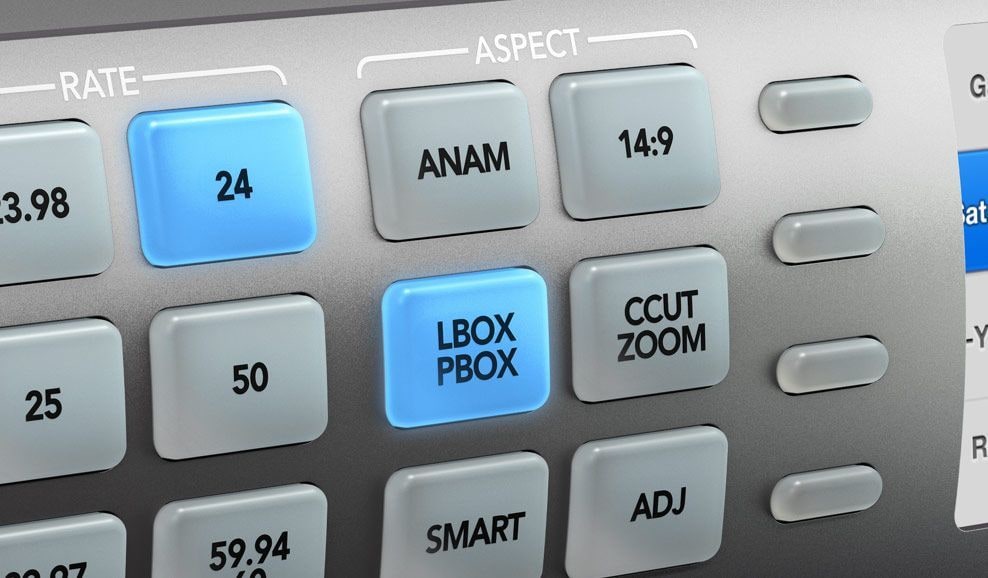

Megvilágított nyomógombok, állapotjelző LED-ek és LCD kijelző könnyen használható képernyőmenüvel.

SD videó szabványok
525i59.94 NTSC, 625i50 PAL

1,5G-SDI HD videostandardok
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

3G-SDI HD videó szabványok
1080p50, 1080p59.94, 1080p60 A és B szintek

2K videó szabványok
2K DCI 23.98p, 2K DCI 24p
2K DCI 23.98PsF, 2K DCI 24PsF

Ultra HD videó szabványok
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

SDI-megfelelőség
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M

SDI metaadatok támogatása
VITC/ATC támogatás, SMPTE 12M. Videó indexelés támogatása, beleértve a WSS, RP186 és AFD, SMPTE 2016. Zárt feliratozás támogatása a 608 és 708 közötti és a 608 és 708 közötti konverzióhoz, SMPTE 334M.

Hangmintavételezés
Televíziós szabványos mintavételi frekvencia 48 kHz és 24 bites HD, 20 bites SD.

Videó mintavételezés
4:2:2

Színpontosság
10 bites

Színtér
REC 601, REC 709

SDI videó szabványok
525 NTSC, 625 PAL, 720HD, 1080HD, 2K DCI és Ultra HD 3840 x 2160 kapcsolható.

HDMI színpontosság
4:2:2 10 bites

Másolásvédelem
A HDMI bemenet nem képes rögzíteni a másolásvédett HDMI-forrásokról. A tartalom rögzítése vagy terjesztése előtt mindig erősítse meg a szerzői jogok tulajdonjogát.

Konvertálások

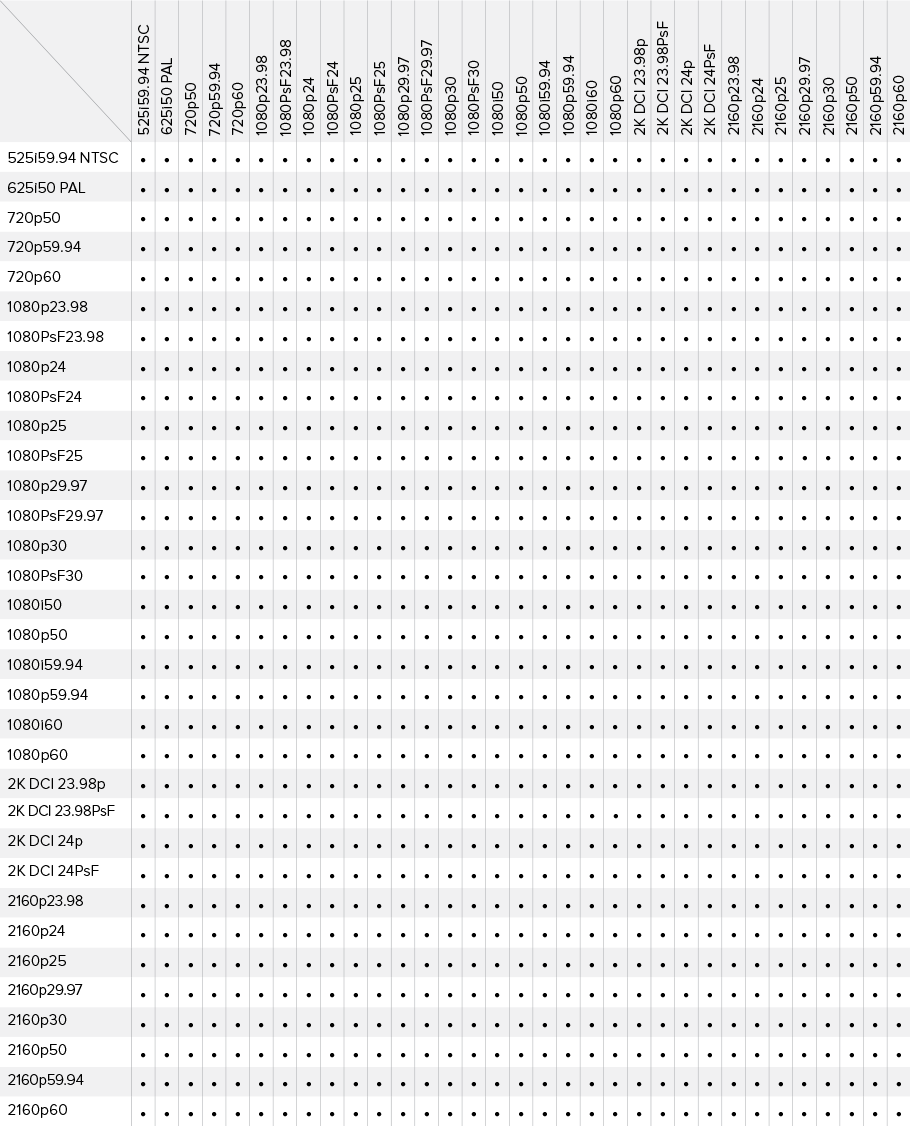

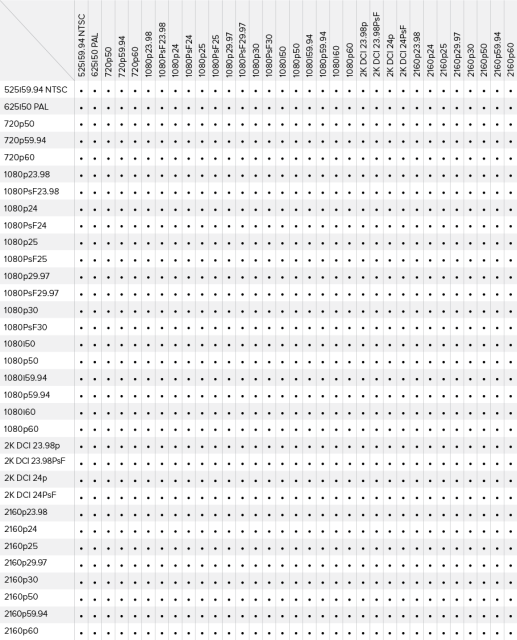

Átalakítási táblázat
Feldolgozás
Képarány átalakítás
Valós idejű változó és rögzített képarányú konverziók.

Valós idejű videó feldolgozás
Tartalmazza a zajcsökkentést, a kadenciafelismerést beillesztéssel/eltávolítással, a jelenetvágás-felismerést, a színkorrekciót és a proc-erősítő vezérlést.

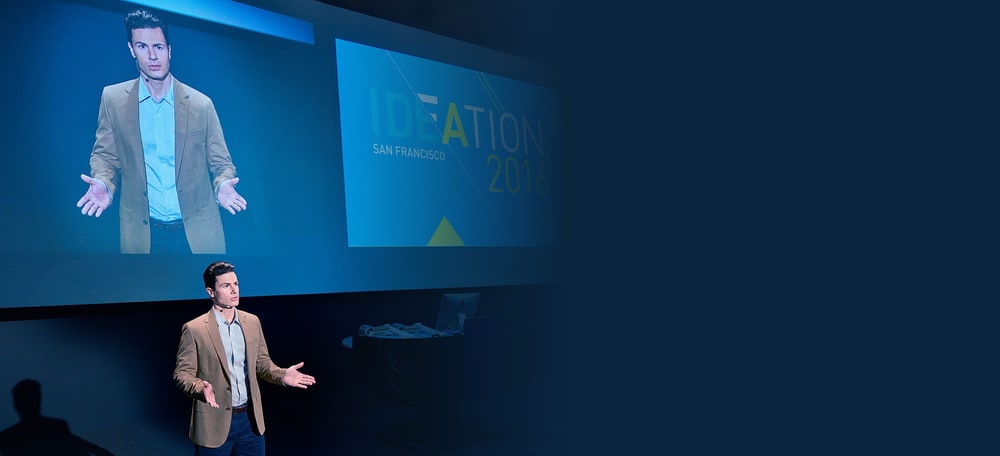

Alacsony késleltetésű feldolgozás
Valós idejű feldolgozás 2 képkocka késleltetéssel, elérhető bizonyos formátumkonverziókhoz.

Formátumkonverzió
Valós idejű felfelé konvertálás, lefelé konvertálás , keresztkonvertálás és SD/HD/Ultra HD szabványok konvertálása.

Színtér-átalakítás
Hardveralapú valós idejű

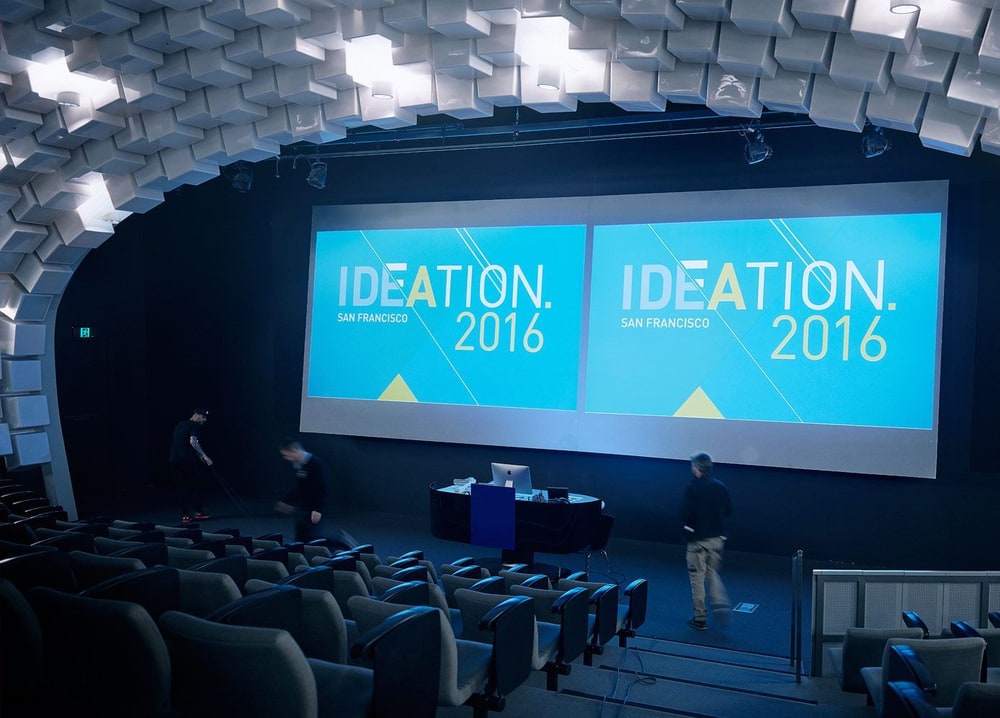

Állóképek tárolása
Egy videokép rögzítése a nem párologtatható memóriába az aktuális bemeneti jelből vagy a képkockapufferből.

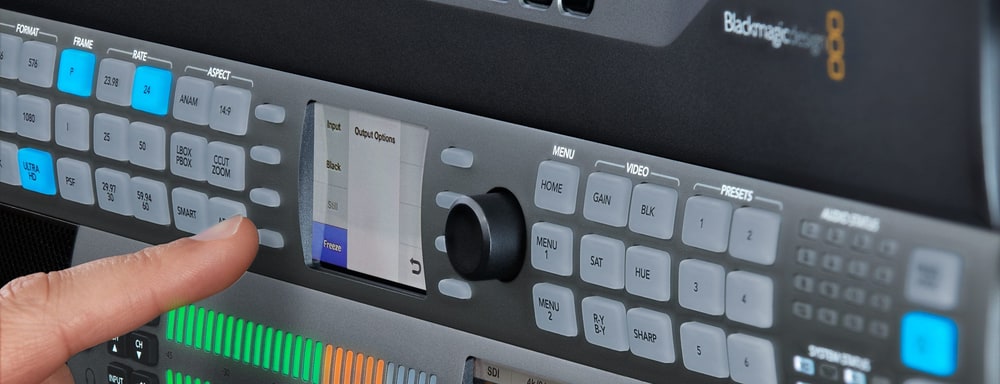

Állókép
A bejövő élő videó ideiglenes befagyasztása.

Tesztminták
SMPTE 75%-os sávok; teljes mező 75%-os színes sávok; konvergencia rács; multiburst ; fekete, választható hangszínekkel és választható vízszintes mintamozgással.

Kimeneti kapcsolás
A kimenet átkapcsolható a bemeneti videó, a belső fekete, a felhasználói állókép vagy a bemeneti videó állóképe között. A kimeneti választások közötti átmenet sebessége 0 és 5 másodperc közötti tartományban van. Az átmenet a feketén keresztül történő feloldást kényszeríti ki.

Szoftver
Szoftveres vezérlés
A Teranex Setup szoftveres vezérlőalkalmazás ingyenesen mellékelve a beállítások módosításához Windows 8.1, Windows 10 és Mac rendszeren keresztül.

Belső szoftverfrissítés
C típusú USB-n keresztül a mellékelt Teranex Setup alkalmazással.

Operációs rendszerek

Mac 10.15 Catalina,
Mac 11.1 Big Sur vagy újabb.

Windows 10, 64 bites.

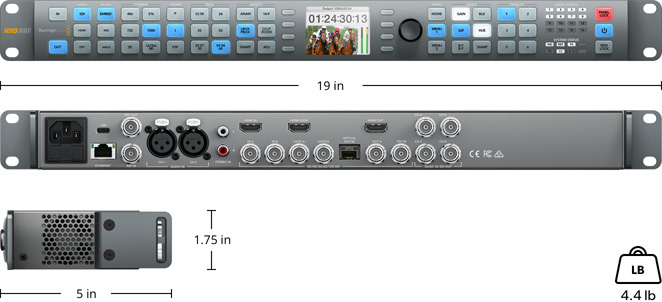

Fizikai specifikációk
Teranex AV
Tápellátási követelmények
Tápegység
1 x beépített nemzetközi váltakozó áramú tápegység IEC C14 bemenettel. IEC hálózati kábel szükséges. 100-240V, 50-60Hz

Tipikus energiafogyasztás
42 watt

Környezeti specifikációk
Üzemi hőmérséklet
0° és 40° C (32° és 104° F között)

Tárolási hőmérséklet
-20° és 45° C között (-4° és 113° F között)

Relatív páratartalom
0% és 90% között, nem kondenzálódó

Garancia
12 hónap gyártói garancia
