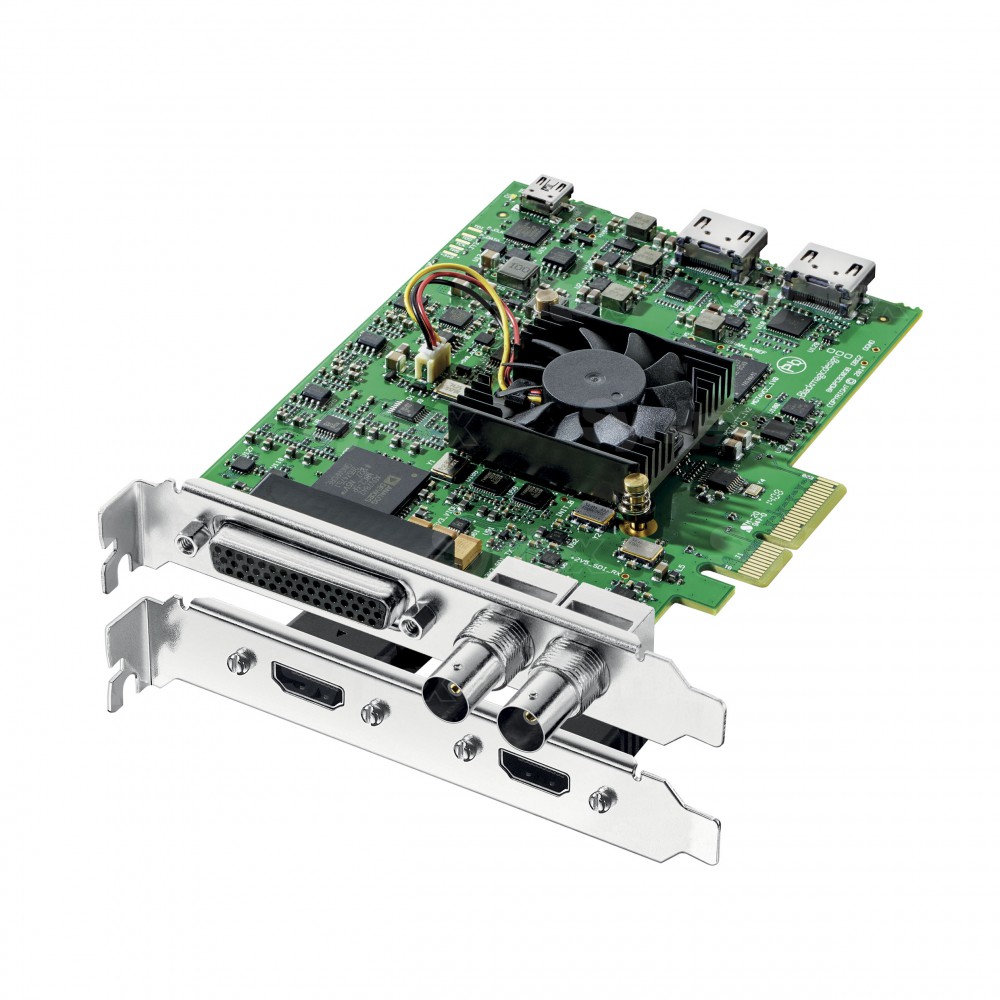

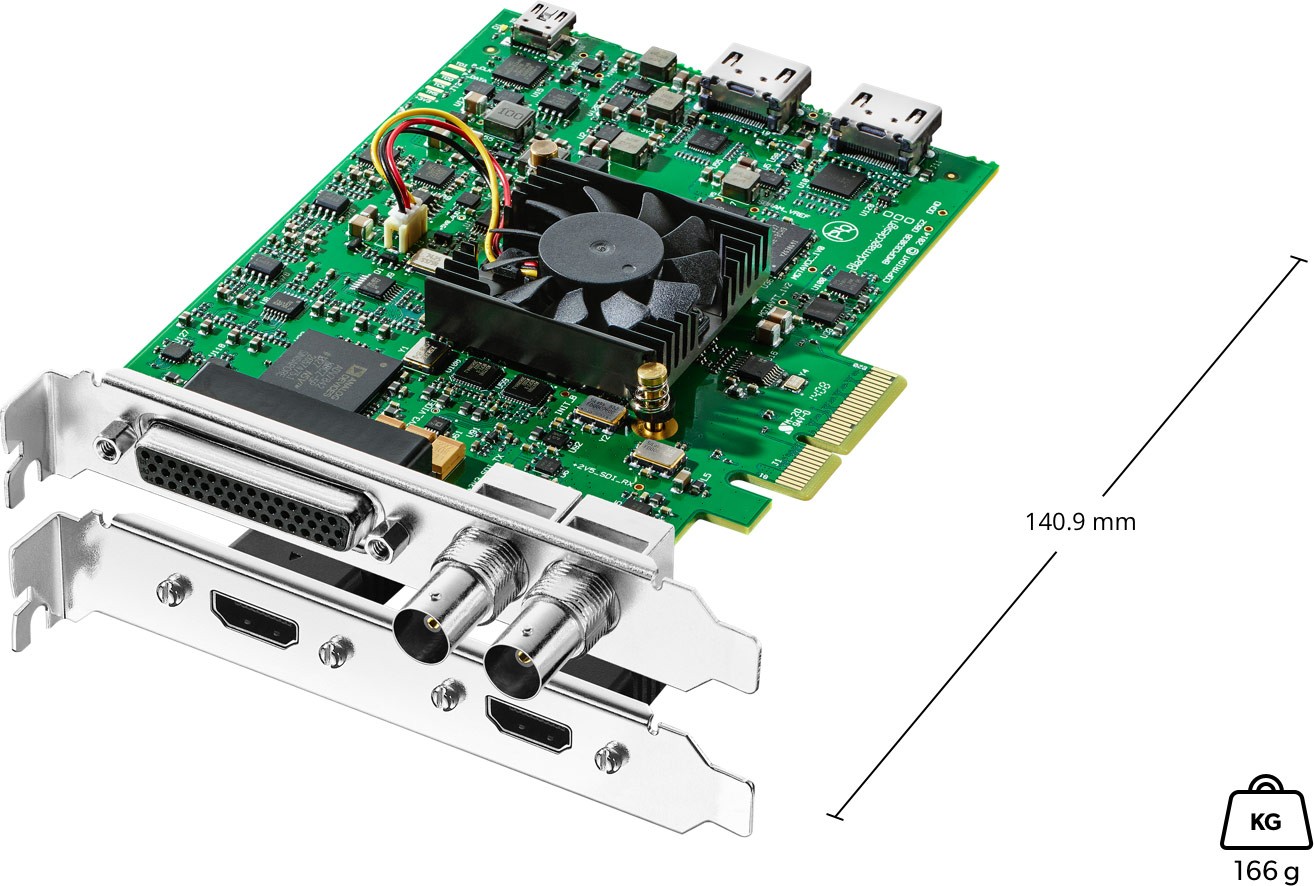

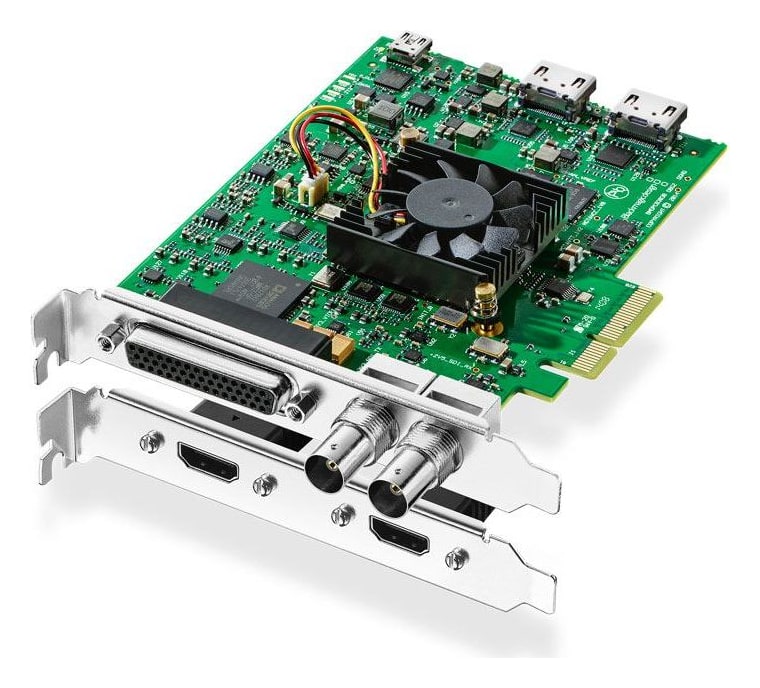

Blackmagic Design DeckLink Studio 4K

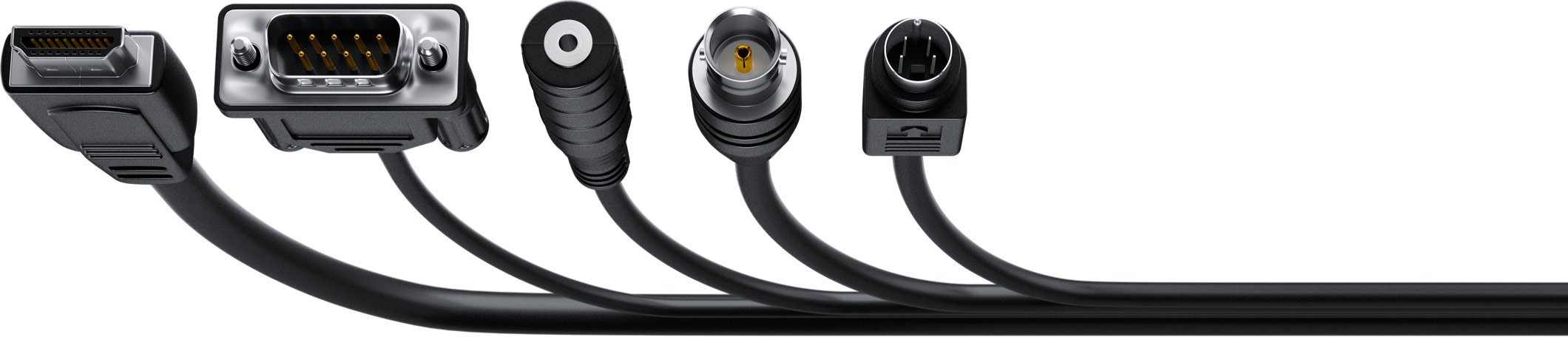

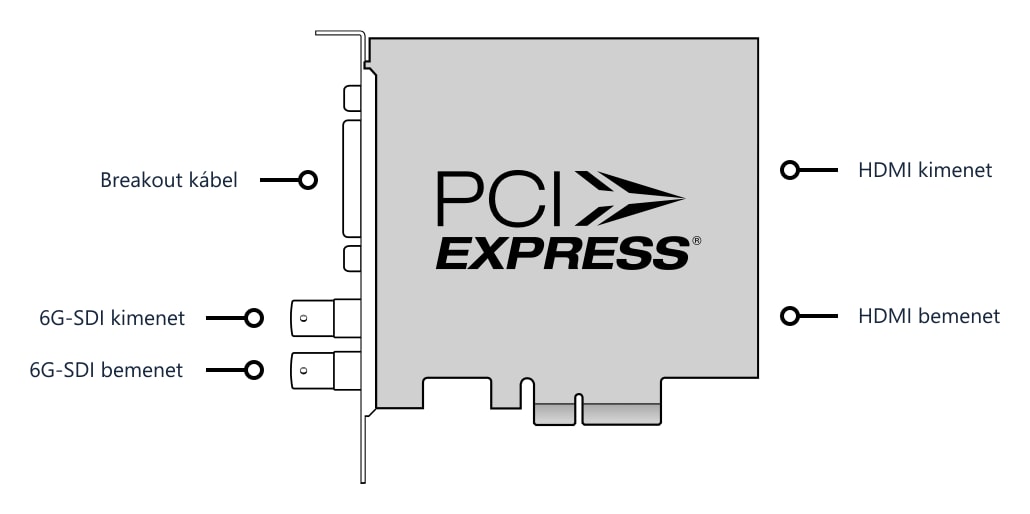

Csatlakozók
SDI videó bemenetek
1 x 10 bites SD/HD/2K/4K. Támogatja a 6G 4:2:2 és a 3G 4:4:4:4 formátumot.

SDI videó kimenetek
1 x 10 bites SD/HD/2K/4K. Támogatja a 6G 4:2:2 és a 3G 4:4:4:4 formátumot.

Analóg videobemenetek
1 x komponens YUV 3 BNC-n, 1 x kompozit, 1 x S-Video. A komponens támogatja a HD és SD formátumot.

Analóg videó kimenetek
1 x komponens YUV 3 BNC-n, 1 x kompozit, 1 x S-Video, 1 x SD-SDI. A komponens támogatja a HD és SD formátumot.

Analóg audio bemenetek
4 csatornás professzionális szimmetrikus analóg audio 1/4 hüvelykes jack csatlakozókon keresztül.

Analóg audió kimenetek
4 csatornás professzionális szimmetrikus analóg audio 1/4 hüvelykes jack csatlakozókon keresztül. A 3. és 4. csatorna AES/EBU kimenetre válthat.

AES/EBU audio bemenetek
2 csatornás szimmetrizálatlan mintavételezési sebesség átalakítóval.

AES/EBU audió kimenetek
2 csatornás szimmetrizálatlan. A 3. és 4. analóg kimenet AES/EBU kimenetre válthat a 3. és 4., valamint az 5. és 6. hangkimenetre. Ez összesen 6 AES/EBU kimeneti audiocsatornát biztosít, ha ezt a funkciót használja.

SDI audio bemenetek
16 csatorna beágyazva HD/2K/4K-ban. 8 csatorna beágyazva SD-ben.

SDI audió kimenetek
16 csatorna beágyazva HD/2K/4K-ban. 8 csatorna SD-be ágyazva.

HDMI videó bemenetek
1 x HDMI A típusú csatlakozó.

HDMI videó kimenetek
1 x HDMI A típusú csatlakozó.

HDMI audio bemenetek
8 csatornás beágyazott SD, HD, 4K.

HDMI audio kimenetek
8 csatorna SD, HD, 4K beágyazva

Szinkronizálási bemenet
Tri-Sync vagy Black Burst.

Eszközvezérlés
Sony™ kompatibilis RS422 fedélzetvezérlő portok. A soros portok TxRx iránya szoftveres vezérléssel megfordítható.

Számítógép-interfész
PCI Express 4 sávos 2. generációs PCI Express, kompatibilis a 4,8 és 16 sávos PCI Express slotokkal.

Támogatott kodekek
AVC-Intra, AVCHD, Canon XF MPEG2, digitális tükörreflexes kamerák, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 HQ, DNxHR és DNxHD, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, tömörítetlen 8 bites 4: 2:2, tömörítetlen 10 bites 4:2:2, tömörítetlen 10 bites 4:4:4:4.

Szoftver
Tartalmazott szoftverek
Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility és Blackmagic driver Mac OS és Windows operációs rendszereken. Media Express, Blackmagic Desktop Video Utility és Blackmagic driver Linuxon.

Belső szoftverfrissítés
Szoftverillesztőprogramba épített firmware. A rendszer indításakor vagy a frissítő szoftveren keresztül töltődik be.

Fizikai telepítés
PCI Express 4 sávos, 2. generációs PCI Express, kompatibilis a 4, 8, 16 sávos PCI Express slotokkal Mac OS, Windows és Linux operációs rendszereken. A teljes rendszerkövetelményeket lásd a támogatási oldalakon.

Egyéb támogatott alkalmazások közé tartoznak: The Foundry Nuke, Grass Valley Edius, Steinberg Nuendo, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Burst Video WebClip2Go & [REC]Marker, Autodesk Flame, Zoom.

Videó szabványok
SD videó szabványok
525i59.94 NTSC, 625i50 PAL

HD videó szabványok
720p50, 720p59.94, 720p60
1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

2K videó szabványok (csak SDI)
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p

Ultra HD videó szabványok
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30

4K videó szabványok
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p*
* Csak SDI

SDI-megfelelőség
SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 2081, ITU-R BT.656 és ITU-R BT.601.

SDI metaadat-támogatás
RP 188/SMPTE 12M-2 és zárt feliratozás.

SDI videó mintavételezés
4:2:2, 4:4:4*
*4K 4:2:2.

SDI színpontosság
8, 10 bites RGB 4:4:4:4 minden üzemmódban 1080p25 2K DCI-ig, 8, 10 bites YUV 4:2:2:2 minden üzemmódban.

Színtér
REC 601, REC 709

HDMI videó mintavételezés
4:4:4, 4:2:2 & 4:2:0

HDMI színpontosság
10 bites RGB HD
10 bites YUV HD-ben és 4K-ban

HDMI konfiguráció
HDMI 1.4b. Automatikusan konfigurálódik a csatlakoztatott kijelzőhöz.

Hangmintavételezés
Televíziós szabványos mintavételi frekvencia 48 kHz 24 biten.

Színpontosság
10 bites

Színtér
REC 601, REC 709

HDMI felbontás
Pixelről pixelre akár 4K felbontásig.

Többszörös sebességtámogatás
A HDMI és SDI videokapcsolatok átkapcsolhatók SD/HD/2K és UHD között. Az analóg komponens videocsatlakozások átkapcsolhatók SD és HD között.

Másolásvédelem
A HDMI bemenet nem képes másolásvédett HDMI forrásokról történő rögzítésre. A tartalom rögzítése vagy terjesztése előtt mindig erősítse meg a szerzői jogok tulajdonjogát.

Feldolgozás
HD lefelé konverzió
A beépített, kiváló minőségű hardveres lefelé konverter HD-SDI-t ad ki az SDI kimeneten, SD-t az SD-SDI, kompozit és S-Video kimeneten, amikor HD videóformátumokban dolgozik a lejátszás során. Váltson át analóg videót komponensre, és válassza a HD vagy SD kimenetet. Választható letterbox, anamorfikus 16:9 és center cut 4:3 stílusok között.

HD felfelé konverzió
Szoftveralapú felfelé konvertálás SD-ről 720HD vagy 1080HD felbontásra felvételkor. Választható 4:3 pillarbox, 14:9 pillarbox és 16:9 zoom között.

Keresztkonverzió
Szoftveralapú keresztkonvertálás 720HD-ról 1080HD-ra és 1080HD-ról 720HD-ra lejátszáskor.

Valós idejű effektek
DaVinci Resolve, Final Cut Pro X belső effektek. Adobe Premiere Pro CC Mercury Playback Engine effektek. Avid Media Composer belső effektek.

Színtér-átalakítás
Hardveralapú valós idejű.

Operációs rendszerek

Mac 11.1 Big Sur,
Mac 12.0 Monterey vagy újabb.

Windows 8.1, 10 és 11, mind 64 bites.

Linux

Teljesítménykövetelmények

Energiafogyasztás: 22 watt

Környezeti specifikációk
Üzemi hőmérséklet
5° és 40° C között (32° és 104° F között)

Tárolási hőmérséklet
-20° és 45° C között (-4° és 113° F között)

Relatív páratartalom
0% és 90% között, nem kondenzálódó

Garancia
3 év gyártói garancia.
