Blackmagic Design ATEM Mini Extreme

A Blackmagic Design ATEM Mini Extreme a legnagyobb modell az ATEM Mini kompakt termékcsaládban, amely az élő show-k kiszolgálására szolgál. Ez a Blackmagic Design kínálatában a legerősebb egy 8 bemenet, 4 ATEM Advanced Chroma Keyer modul, 6 DVE effekt, 2 médialejátszó, 2 downstream billentyű, 16-szegmenses multi view kijárat, 2 USB interfész és több HDMI kimenet. Ezen kívül rendelkezik a műsorok YouTube-ra, Facebookra, Twitterre és más platformokra történő streameléséhez szükséges funkciókkal.

Az ATEM Mini overheadek segítségével könnyedén készíthet élő műsorokat pl. a YouTube-ra és professzionális vállalati prezentációkat Skype vagy Zoom használatával, több kamerabemenettel, vagy azzal a lehetőséggel, hogy a játékkonzol vagy számítógép kimenetét, pl. egy PowerPoint prezentációt is beilleszthessen a műsorba. Az integrált effektfunkciók lehetővé teszik az összemosási effektek vagy kép a képben felvételek létrehozását.

Az ATEM Mini sorozat minden modellje rendelkezik egy USB-csatlakozóval, amely webkamera üzemmódban működik a streaming kimenethez, valamint egy HDMI-kimenettel, amely alkalmas például a tévékészülékeken és projektorokon történő előnézeti megjelenítésre. Az ATEM Mini Pro és Extreme modellek lehetővé teszik az USB-csatlakozó használatát az USB-meghajtókra történő rögzítéshez is. A mikrofonbemenetek lehetővé teszik a mikrofonok csatlakoztatását interjúk és prezentációs megjegyzések rögzítéséhez.

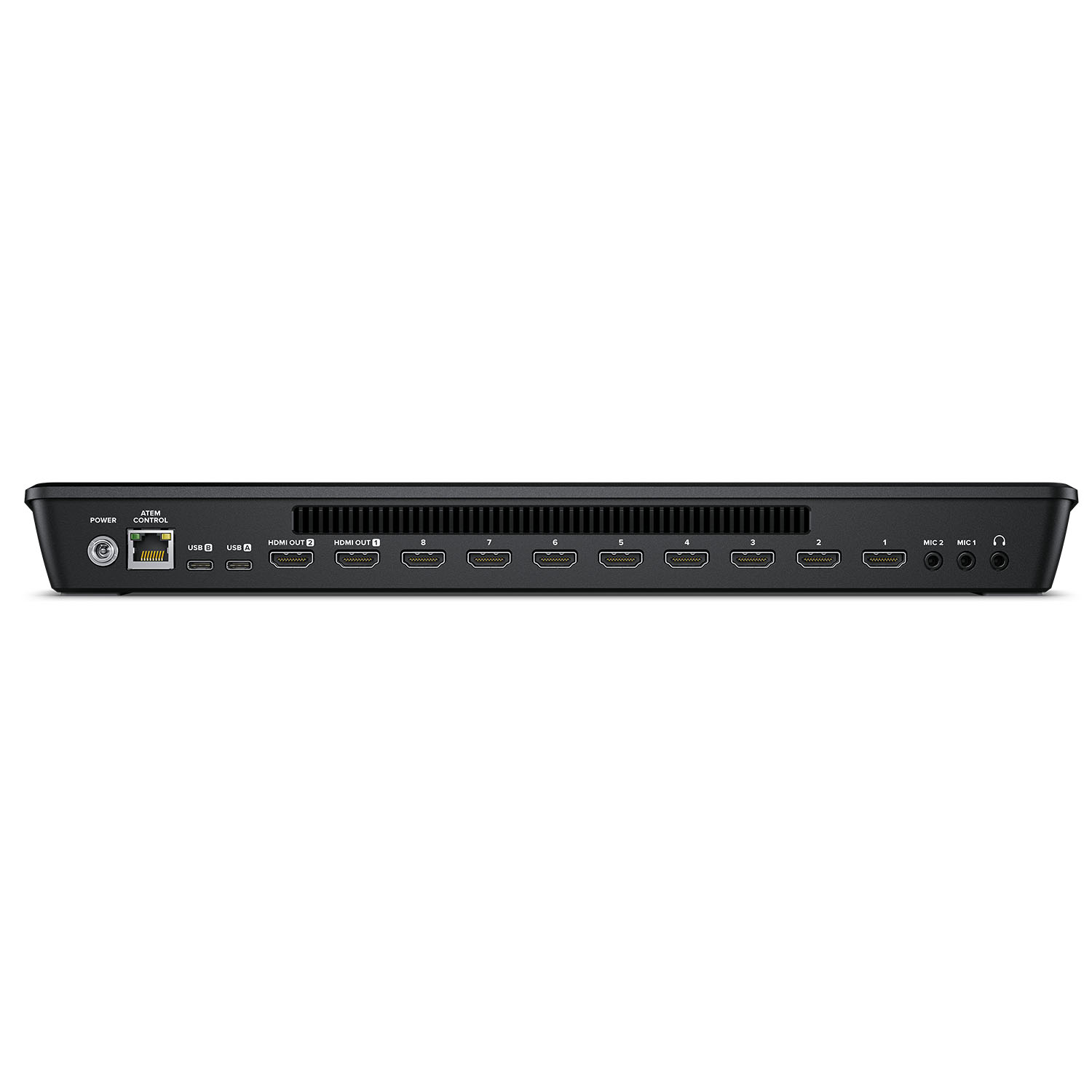

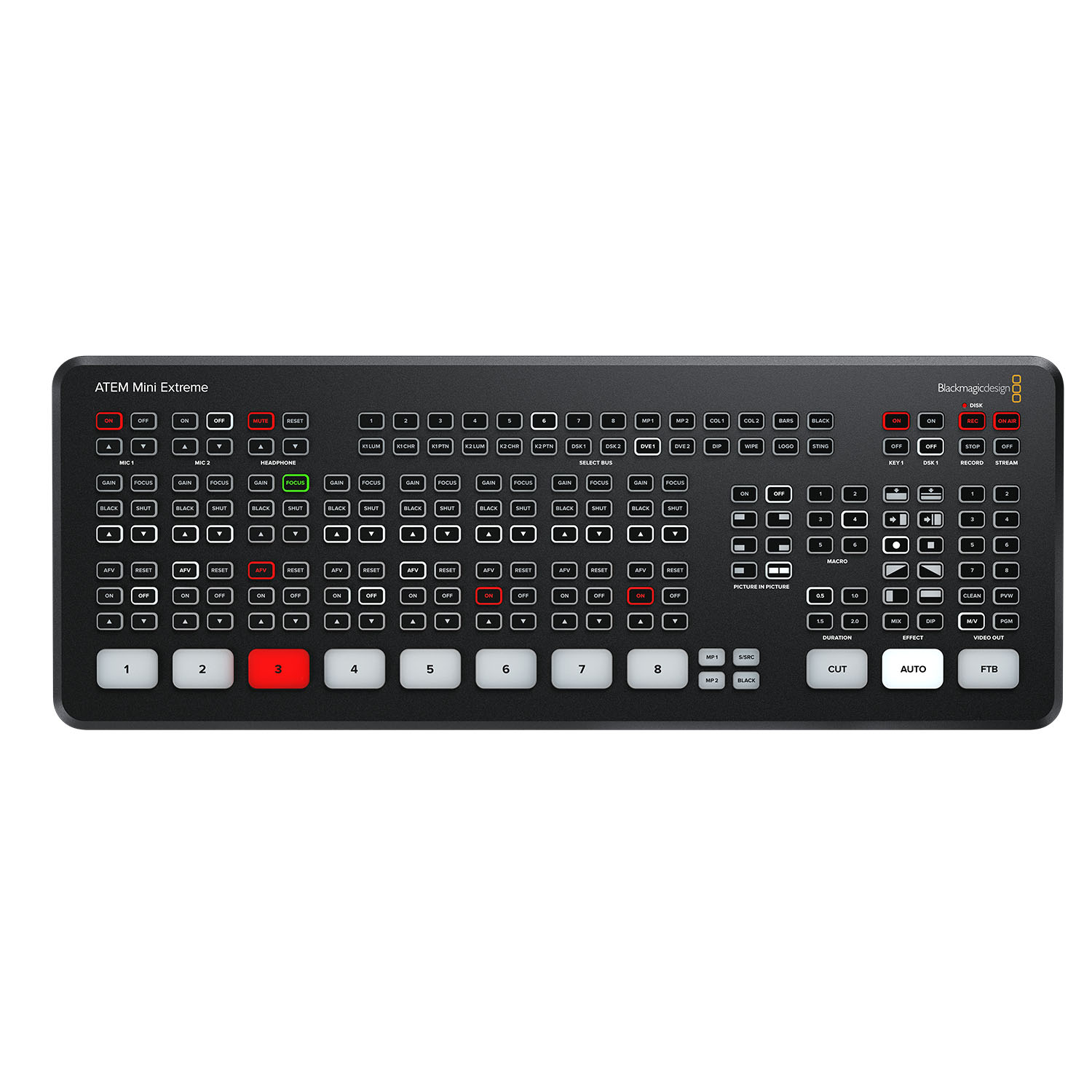

Az ATEM Mini rendezők integrált, kompakt konzollal rendelkeznek, a bemenetek és az effektek kiválasztására szolgáló gombokkal. Az ATEM Mini Pro és Extreme modellek gombokat is kínálnak a felvétel és a streaming vezérlésére, valamint a kimenet átkapcsolására a kamera kimenetei, valamint a Program és Multiview módok között. A hátsó panel HDMI bemenetek kamerák vagy más videóforrások számára, mikrofonbemenetek, USB-csatlakozó és HDMI ("Aux") kimenetek.

Streaming
Az ATEM Mini Pro és az ATEM Mini Extreme modellek egy hardveres kódolóval egészülnek ki, amely lehetővé teszi a műsorok élő közvetítését Ethernet-interfészen keresztül. Ez lehetővé teszi az olyan platformokra, mint a YouTube, a Facebook és a Twitch, történő streaminget, kiváló minőségben, a kieső képkockák kockázata nélkül és egyszerűbb konfigurációval. Az ATEM Software Control alkalmazás számos funkciót kínál a stream beállításához; az adás állapotának előnézete is megjelenik a többnézetes kimeneten, beleértve a bitrátát is. A haladó felhasználók és a stúdiómérnökök egy XML-fájlban szerkeszthetik a streaming-profilokat, amely tartalmazza a teljes eszközbeállításokat.

A stúdión kívüli helyszínekről történő streaming megkönnyítése érdekében az ATEM Mini Pro és Extreme modellek támogatják az internetkapcsolatot 4G és 5G mobiltelefonokon (iOS és Android rendszerrel) és USB interfészeken keresztül. Ez a funkció arra is használható, hogy a nagyobb üzembiztonság érdekében tartalék kapcsolatot hozzon létre az Ethernet-interfészhez. A csatlakoztatás után a telefon is az USB-csatlakozóról kap áramot.

Felvétel USB-meghajtókra
Az ATEM Mini Pro és Extreme változatok támogatják a streaming videó közvetlen rögzítését USB-meghajtóra. Ez lehetővé teszi a hosszú felvételeket - ugyanabban a H.264 formátumban, AAC hanggal, mint a streaming -, valamint a későbbi feltöltést más online videoplatformokra, például a YouTube-ra vagy a Vimeóra. Az overheadek támogatják a végtelen szekvenciális rögzítést több meghajtóra, amelyek például USB hubon vagy Blackmagic MultiDock terméken keresztül csatlakoznak. A felvétel beállításai és a lemez kiválasztása az ATEM Software Control segítségével végezhető el; a több nézetű kimenet mutatja a felvétel állapotát.

Az ATEM Mini Pro ISO és Extreme ISO verziók lehetővé teszik az élő műsorok utólagos utómunkálatait, több videó sáv egyidejű rögzítésével, azaz a műsor összes vágatlan bemeneti és kimeneti adatát, beleértve a metaadatokat és a timecode-ot is. A videókkal együtt a felhasznált állóképek is tárolásra kerülnek. A felhasználók így könnyedén szerkeszthetnek egy már sugárzott műsort színkorrekciókkal, effektekkel és új grafikákkal. A műsor hangfelvételeit is rögzítik, a későbbi utómunka során.

Az ISO modellek képesek a projektet DaVinci Resolve formátumban is elmenteni, így az később egyetlen egérkattintással megnyitható! A projektfájl megőrzi az összes szerkesztést, keverési hatást és állóképet. Ez megkönnyíti a sávok szerkesztését vagy teljes cseréjét a DaVinci Resolve Sync Bin funkciójának használatával a többkamerás szerkesztéshez. Az Ultra HD projekt átalakításához és a maximális minőségű színkorrekcióhoz a rögzített sávok helyettesíthetők a kamerák eredeti Blackmagic RAW videóival.

Bemenetek/Kimenetek
A két független sztereó hangbemenet 3,5 mm-es jack csatlakozóval lehetővé teszi lapelmikrofonok használatát például interjúk és viták közvetítéséhez. Az ATEM Mini audio magja a Fairlight technológián alapul az összes audioforrás (HDMI, mikrofonbemenetek) kiváló minőségű és stabil keveréséhez valós időben. Az ATEM Mini Extreme változatok további fejhallgató-kimenetet kínálnak.

A HDMI bemenetek mindegyike teljesen szinkronizált, és automatikusan átalakítja az 1080p, 1080i és 720p jeleket az aktuális felső felbontásra. Program/Preview üzemmódban a HDMI-kimenet a kamerák kimenetének vagy a készülő programnak az előnézetére szolgál, az ATEM Mini Pro és Extreme modellek további többnézetes kimenetet kínálnak.

ATEM szoftveres vezérlés
Az ingyenes ATEM Software Control alkalmazás felszabadítja az ATEM Mini overheadek rejtett képességeit! Lehetővé teszi, hogy az USB-n vagy az Etherneten keresztül teljes mértékben konfigurálhassa az összes overhead funkciót; a hálózati interfész több felhasználó csatlakoztatását is lehetővé teszi. Az integrált médiatár segítségével akár 20 statikus RGBA képet is importálhat az ATEM Software Controlból logók, címek vagy splash képernyők számára, vagy a mellékelt plug-in segítségével a Photoshopból is importálhat grafikákat. Ezenkívül a rezsicsökkentési beállítások XML-fájlokba menthetők, illetve a HyperDeck lemezfelvevők távvezérlése az Ethernet-interfészen keresztül.

DVE hatások
Az ATEM Mini Extreme modellek négy billentési effektust kínálnak chroma üzemmódban, így akár négy kamerával is könnyen létrehozhatók látványos virtuális stúdiók. A nyolc bemenettel négy kamera és ugyanennyi virtuális stúdiórendszerből generált háttér csatlakoztatható. Alternatívaként statikus kameraállások is létrehozhatók, és a belső könyvtárakból és médialejátszókból származó állóképek használhatók háttérként. Természetesen lehetőség van makrók létrehozására a kamerák cseréjéhez és a megfelelő hátterek feltöltéséhez a médiatárba. Egy másik lehetőség a DeckLink Quad HDMI termék és szoftver használata valós idejű virtuális stúdiók létrehozására.

Az ATEM Mini Extreme modellek két független DVE-effektje mellett egy nagyon erős SuperSource kompozitáló processzor is rendelkezésre áll, amely további négy DVE-réteggel és egy további háttérréteggel rendelkezik. Az ATEM Mini Extreme bármelyik overhead bemenete használható forrásként az egyes DVE-rétegekhez, amelyek aztán a médiatárból kiválasztott háttérrel kombinálódnak. A SuperSource eszköz ideális kép a képben kompozíciókhoz több előadóval és vendéggel, miközben két DVE-effektust is megtarthat további grafikákhoz.

Multiview
Összetettebb, több kamerát tartalmazó produkciók esetén a kamerák és más videóforrások összes kimenetét együtt, egyetlen monitoron kell megjeleníteni. Az ATEM Mini Pro és ATEM Mini Extreme modellek professzionális többnézetes kimenetet kínálnak az összes videóbemenet, valamint a Program és az Előnézeti nézetek monitoron vagy HDMI TV-n történő előnézetének megtekintéséhez. Minden egyes kamera előnézetben megjelenik a cím, a hangmérők és a mérőszámláló is. A többnézetes előnézetben megjelenik a médialejátszó, a felvétel és a streaming állapota, valamint a Fairlight virtuális keverőpult is.

ATEM Streaming Bridge
Az ATEM Streaming Bridge az ATEM Mini Pro és ATEM Mini Extreme overheadekből származó H.264 videostreamek SDI és HDMI interfészekre történő dedikált átalakítása. Ez megkönnyíti a videó átvitelét helyi hálózatokon belül vagy globálisan az interneten keresztül. Az alkalmazott H.264 videokódex magas képminőséget garantál alacsony bitráta mellett. Az ATEM Streaming Bridge tehát lehetővé teszi, hogy az ATEM Mini Pro és Extreme készülékkel felszerelt stúdiók szerteágazó hálózatát hozza létre, és így együttműködjön például bloggerekkel vagy helyi hírszervezetekkel. Az ATEM Software gondoskodik egy konfigurációs fájl létrehozásáról, amelyet a felhasználók e-mailben küldhetnek el az egyes stúdióknak.

Az ATEM Mini Extreme és az ATEM Mini Extreme ISO fő jellemzői

• Miniatűr felsővezeték integrált vezérlőpanellel
• 8 bemenet kamerák és egyéb berendezések csatlakoztatásához
• Streaming Ethernet vagy mobil kapcsolaton keresztül
• Támogatja a 4G és 5G telefonos adatkapcsolatot
• H.264 videó rögzítése USB meghajtókra
• Két sztereó audio bemenet mikrofonok stb. csatlakoztatásához.
• Automatikus szabványátalakítás és szinkronizálás minden bemenethez
• Ingyenes ATEM Software Control alkalmazás macOS-re és Windowsra
• Belső médiatár 20 statikus RGBA kép számára
• 4 ATEM Advanced Chroma Keyer effektek
• 2 független DVE effekt és SuperSource effekt 4 további DVE réteggel
• 16 szegmensből álló többnézetes előnézet

ATEM 8.6.1 frissítés (4/2021)
Az ATEM overhead 8.6.1 frissítés az ATEM Mini Pro / Pro ISO és az ATEM Mini Extreme / Extreme ISO modellekhez készült, ahol megvalósítja a kapcsolat prioritásának beállítását (Ethernet vs. mobil adatok) és a TLS 1.2 titkosítás támogatását.
