Blackmagic Design ATEM mikrofon átalakító

A Blackmagic Design ATEM Microphone Converter egy analóg-digitális audió átalakító, amely lehetővé teszi, hogy az ügyfelek további mikrofonokat adjanak hozzá az ATEM switcher modellekhez, például az ATEM Television Studio HD8-hoz. MADI-kapcsolattal rendelkezik, így az ügyfeleknek nem kell bonyolult beállításokat konfigurálniuk, mivel a csatlakozás egy egyszerű BNC-kábel. A kialakítás elképesztő minőséggel rendelkezik, rendkívül alacsony, -129 dBV-os zajszint, 131 dB(A) dinamikatartomány, alacsony, 0,002%-os torzítás és egységes tűréshatárok minden csatornán. A kialakítás HDMI monitorozó kimenettel is rendelkezik, görgethető hullámforma-kijelzéssel.

Mostantól az ATEM switchek MADI-bemenete könnyen bővíthető, így az ügyfelek több mikrofont vagy külső hangkeverőt is hozzáadhatnak. Az ATEM Microphone Converter egyszerűen csatlakoztatható az ATEM Television Studio MADI portjához, így nincs szükség bonyolult beállításra, és további egységek akár láncba is kapcsolhatók több forráshoz. Mindegyik átalakító 4 analóg bemenettel rendelkezik, amelyek mikrofon/vonal választhatók, és 48 V-os fantomtáplálással rendelkeznek. A kialakítás elképesztő hangminőséggel rendelkezik, rendkívül alacsony zajszint, széles dinamikatartomány és nagyon alacsony torzítás mellett. A kialakítás még 8 különálló ADC-t is használ minden egyes külön bemeneten, amelyek együtt dolgoznak a dinamikatartomány kiterjesztése érdekében. Van egy HDMI monitorozó kimenet is, görgethető hanghullámformákkal.

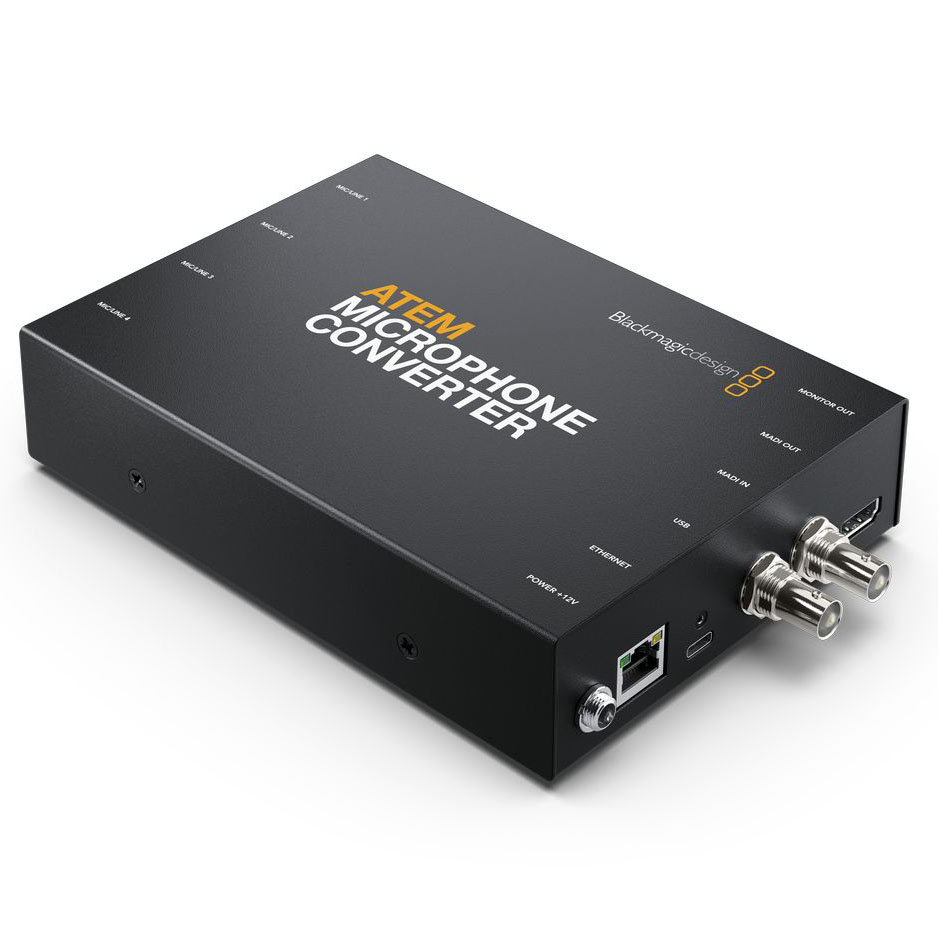

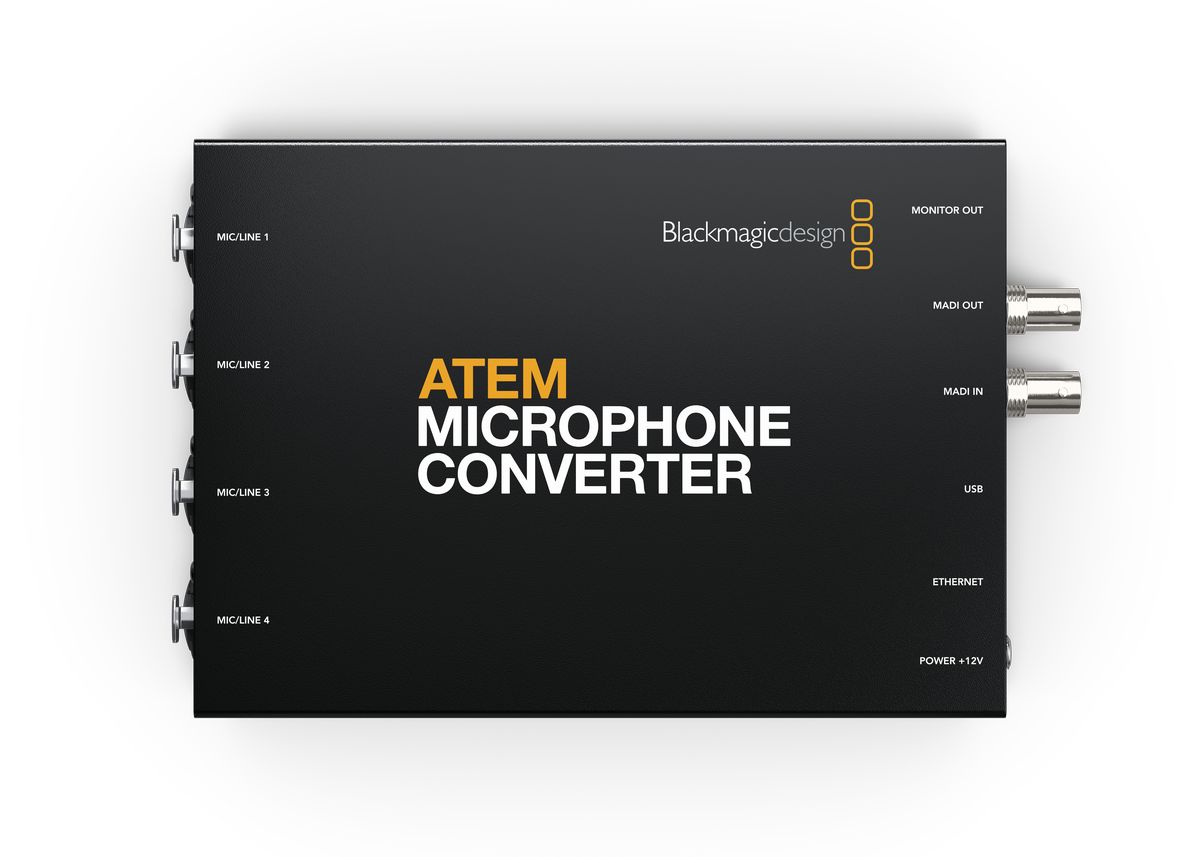

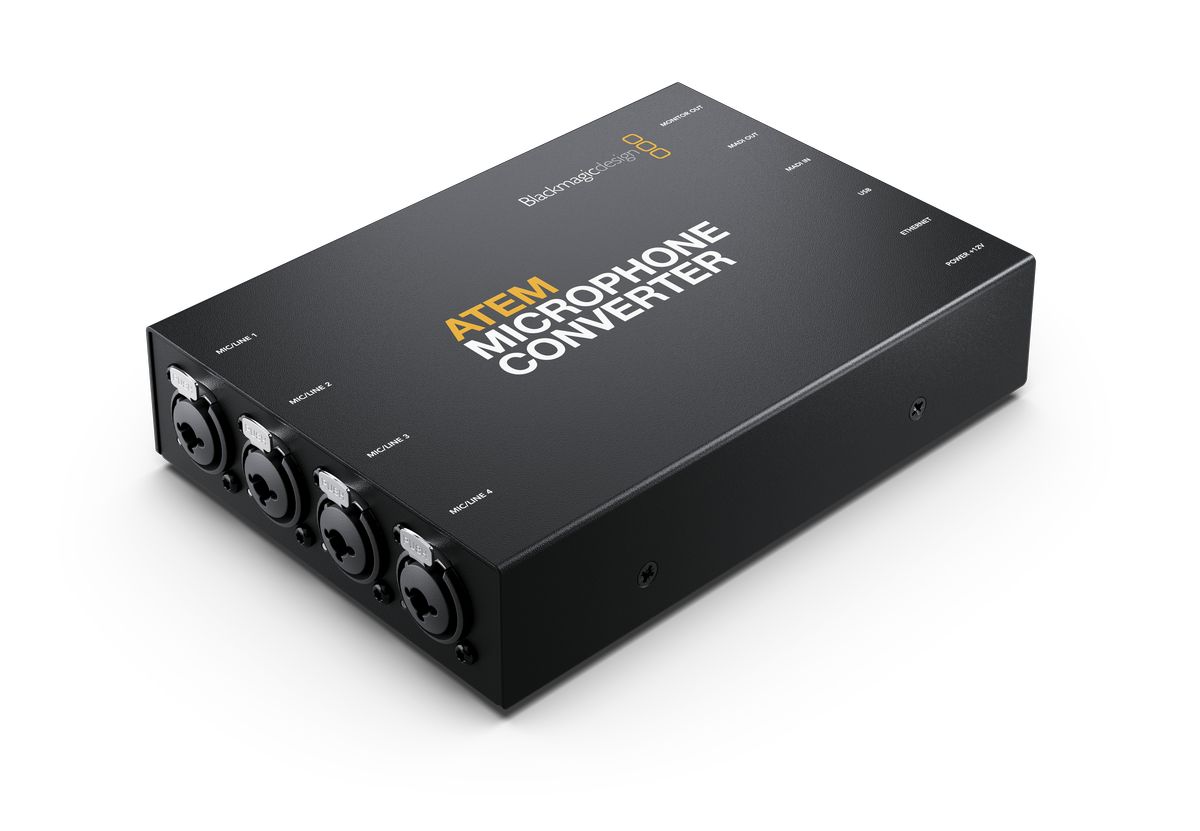

Az ATEM mikrofonátalakító a megszokott átalakító alapú kialakítással rendelkezik, amely helyet biztosít a kiváló minőségű analóg-digitális hangátalakításhoz (ADC) szükséges analóg elektronikának. Kombinált XLR/TRS bemeneti aljzattal rendelkezik, amely lehetővé teszi XLR vagy jack kábelek csatlakoztatását is. Tartalmaz egy MADI kimenetet is az átalakított hanggal, valamint egy MADI bemenetet, amely lehetővé teszi több ATEM mikrofonátalakító láncba kapcsolását, így több mint 4 csatornás hangot lehet egyetlen MADI-kapcsolatba ágyazni.

Az ATEM Microphone Converter MADI kimenete a 4 analóg bemenetet MADI 1, 2, 3 és 4 csatornaként ágyazza be. Az ATEM Microphone Converter tartalmaz egy MADI bemenetet is, amely több átalakító hurkolásához használható, ha az ügyfeleknek 4-nél több hangcsatornára van szükségük egyetlen MADI-kapcsolaton. Ez azt jelenti, hogy ha egy második átalakítót egy másik átalakító bemenetéhez csatlakoztatunk, akkor az upstream átalakító a 4 csatornáját a downstream átalakító 4 csatornája fölé halmozza.

Minden analóg bemeneti csatorna egy rendkívül alacsony zajszintű, fix erősítésű előerősítővel rendelkezik, amely egy nagy dinamikatartományú audio ADC meghajtásához méretezett, ami teljesen kiküszöböli az analóg mikrofon-előerősítő használatát a tervezés során, így a bemenet nem szenved az előerősítő erősítési lépcsőjének kattogásától vagy "cipzárzajától". Az ATEM mikrofon átalakító kilép a hagyományos audioipari tervezési gyakorlatból, amely egy egyedi audio ADC-t használ, mivel minden bemenet 8 nagy dinamikatartományú audio ADC-vel valósítja meg az analóg-digitális átalakítást, amelyek együttesen egyetlen ultra nagy dinamikatartományú audio ADC-ként működnek. Ez azt jelenti, hogy minden egyes bemeneti csatorna dinamikatartománya hihetetlen 131 dB(A).

A mikrofonátalakítókkal kapcsolatos gyakori probléma a magasabb zajszint, ahol az előerősítőkben elektromos zaj keletkezik. Az ATEM mikrofon átalakító kiküszöböli ezt a problémát egy nagyon eltérő kialakítással, ahol a bemenet közvetlenül az ultra nagy dinamikatartományú átalakítóval kerül átalakításra, így az ügyfelek RAW hangot továbbítanak a kapcsolóhoz, ahol a kapcsoló annyi erősítést alkalmazhat, amennyire a megfelelő hangszinthez szükséges. Ez azt jelenti, hogy az ügyfelek nem kapnak az analóg erősítőfokozat által okozott zajinjekciót, így az ügyfelek rendkívül alacsony, -129 dBV fix zajszintet kapnak, függetlenül az alkalmazott digitális erősítéstől.

A széles dinamikatartományú bemenettel, amely kiküszöböli az analóg előerősítő szükségességét, a mikrofonszinteket egy digitális előerősítő erősítőfokozat állítja be, amely rendkívül stabil. A különböző mikrofontípusok és -márkák analóg hangszintjei nagymértékben eltérhetnek, így ez a digitális erősítőfokozat lehetővé teszi az ügyfelek által használt mikrofon adott márkájának kompenzálását. A legjobb az egészben, hogy a digitális előerősítő a teljes belső 32 bites RAW audió bitmélységben kerül feldolgozásra, így a felhasználók sokkal nagyobb pontossággal állítanak be, mint amit a MADI audió szabvány támogatni tud.

Az ATEM Microphone Converter innovatív kialakításának egyéb előnyei is vannak, például a bemeneti audiocsatornák rendkívül pontos illesztése. A bemenetenként több ADC-s tervezési technika azt jelenti, hogy minden analóg audiobemenet nagyon hasonló specifikációkkal és tűrésekkel rendelkezik, így minden bemeneti csatorna statisztikailag egységesebb. Ráadásul az egyedülálló 8 ADC bemeneti kialakítás stabil és egyenletesen lapos zajszintet tart fenn, amely nem tapasztalja a zajszint moduláció negatív hatásait, amelytől a hagyományos, lépcsőzetes ADC kialakítások szenvednek.

Az ATEM mikrofonátalakító HDMI videomonitorozó kimenetet is tartalmaz, így az ügyfelek egy egyszerű TV vagy számítógép monitorját is csatlakoztathatják a teljes állapotjelzéshez. Ez 4 görgethető hullámformát tartalmaz az elmúlt 60 másodperc időtartamáról, ami egyszerre informatív és szórakoztató. A bemeneti csatlakozónál lévő szint megjelenítésére hangmérők is vannak. A mikrofon/vonalas bemenet kiválasztására és a fantomteljesítményre vonatkozó kapcsolóbeállításokat is jelzők jelzik. Plusz, ha az ügyfelek daisy chain konvertereket használnak, a monitorozó kimenet alkalmazkodik és 4-nél több csatornát jelenít meg.

ATEM mikrofon átalakító jellemzői

• Bővítse az audio bemeneteket az ATEM mikrofon átalakítóval.
• Robusztus átalakító stílusú kialakítás.
• MADI-n keresztül csatlakozik a többcsatornás hanghoz.
• Rendkívül alacsony -129 dBV zajszint.
• Rendkívül magas, 131 dB(A) dinamikai tartomány.
• Pontos bemeneti illesztés és alacsony, 0,002%-os torzítás.
• HDMI monitorozó kimenetet tartalmaz görgethető hanghullámforma-kijelzővel.
