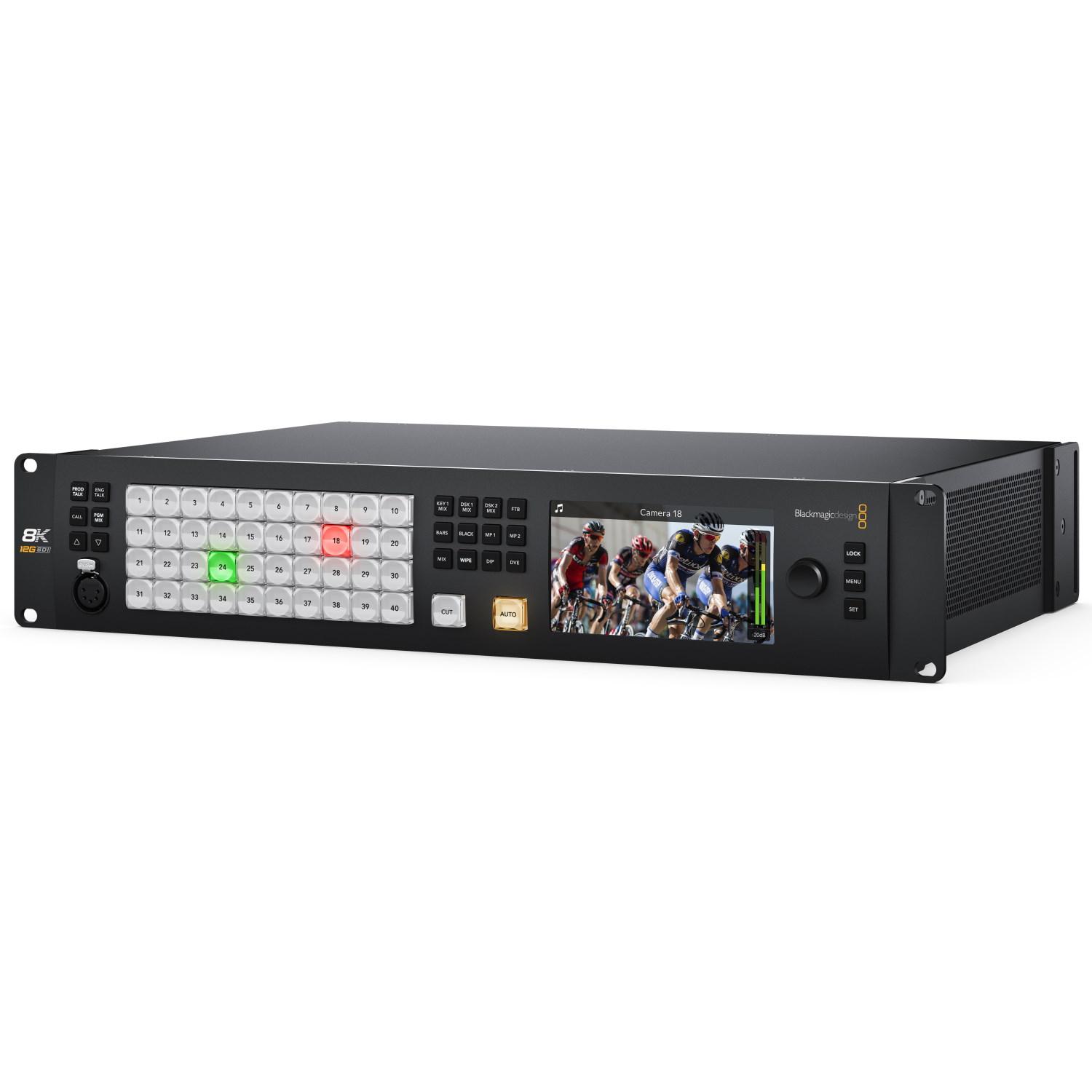

Blackmagic Design ATEM Constellation 8K

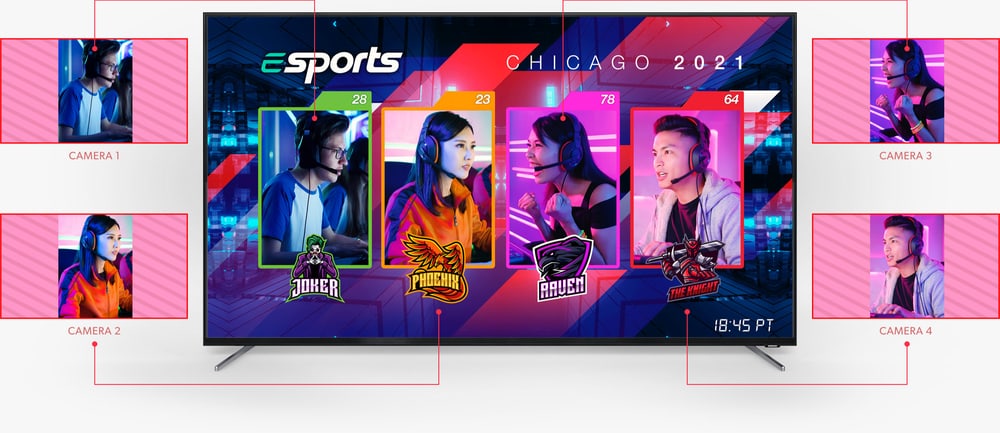

Az ATEM Constellation 8K egy fantasztikusan felszerelt Ultra HD overhead 4 M/E csatornával, 40 12G-SDI bemenettel, 24 12G-SDI kimenettel, 4 DVE effekt egységgel, 16 keying modullal, 4 médialejátszóval, 4 multi-view kimenettel, 2 SuperSource egységgel és szabványkonverzióval minden bemeneten. Ezeknek a funkcióknak a kombinációjával 8K felbontásban is képes dolgozni!

Az ATEM Constellation 8K egy fantasztikusan felszerelt Ultra HD overhead 4 M/E csatornával, 40 12G-SDI bemenettel, 24 12G-SDI kimenettel, 4 DVE effekt egységgel, 16 keying modullal, 4 médialejátszóval, 4 multi-view kimenettel, 2 SuperSource egységgel és szabványkonverzióval minden bemeneten. Ezeknek a funkcióknak a kombinációjával a rezsikamera 8K felbontásban is képes dolgozni!

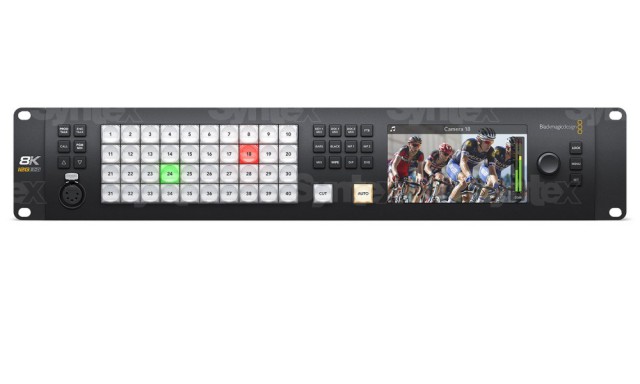

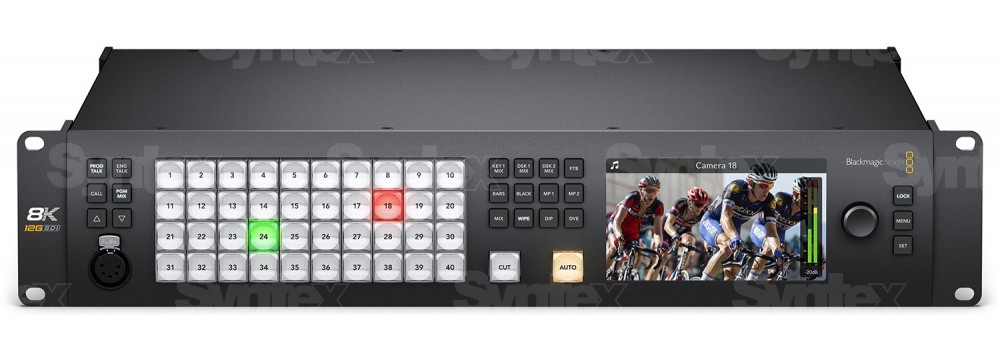

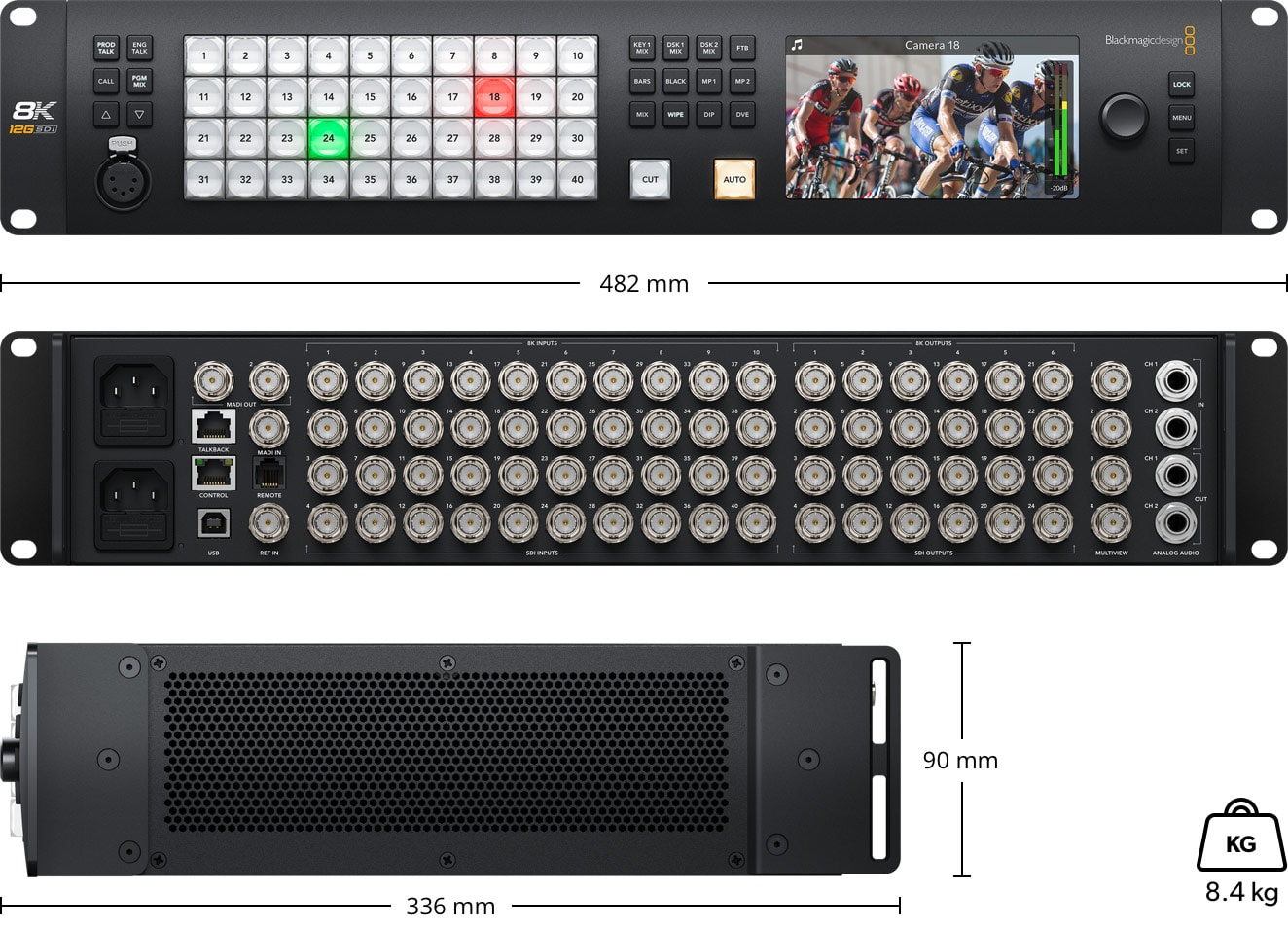

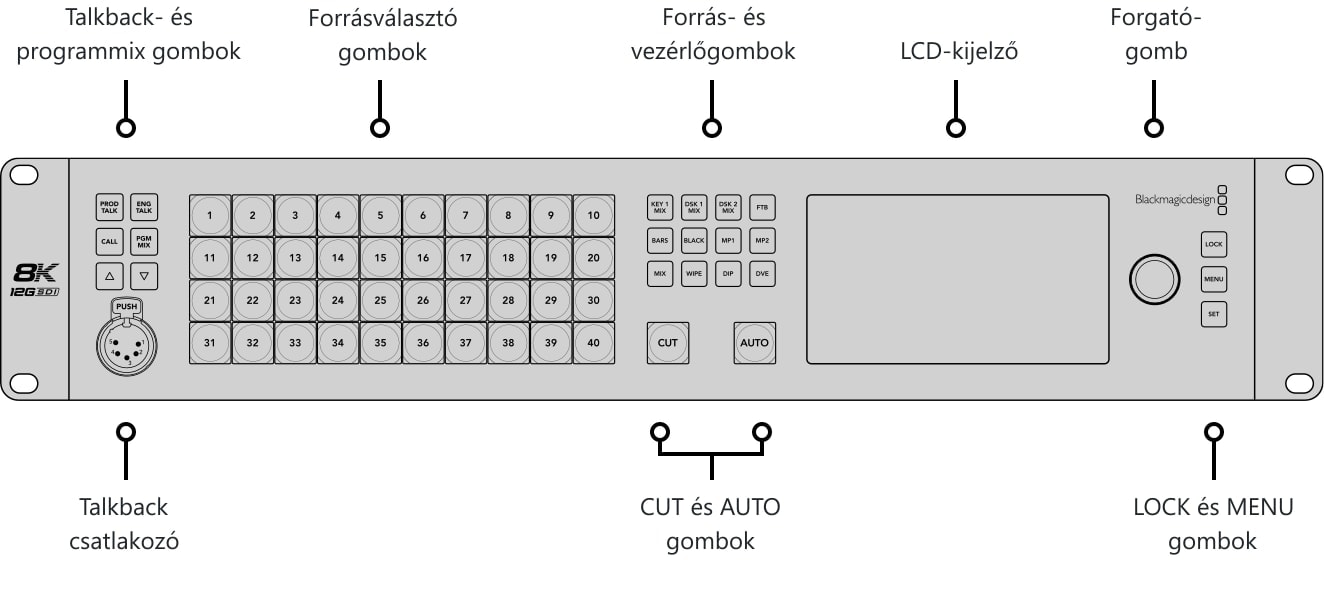

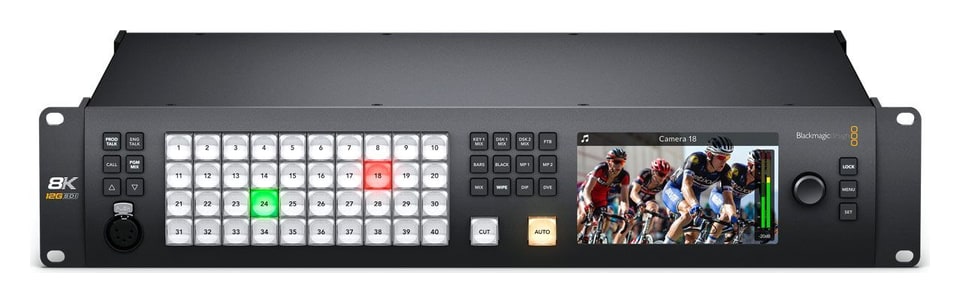

Előlap

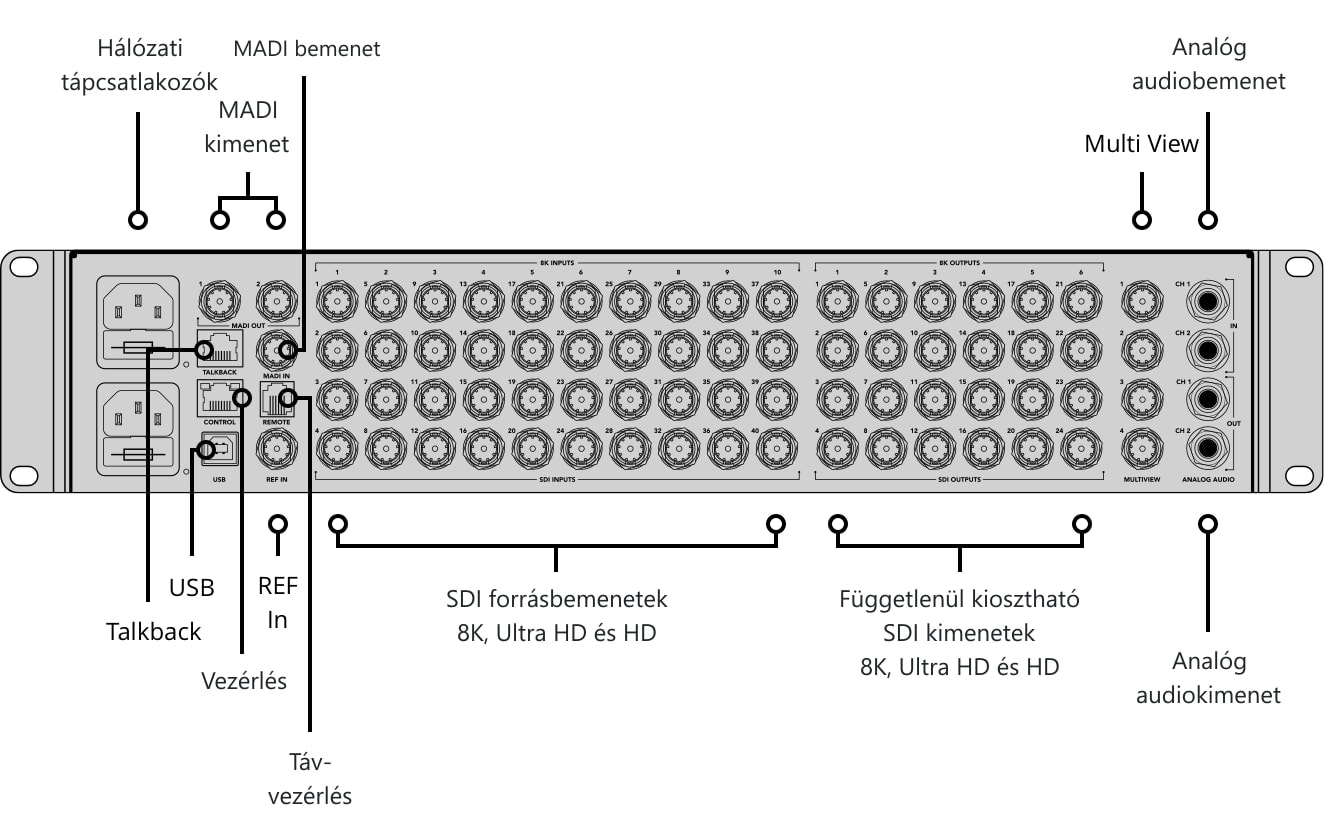

A 2 RU magasságú felsővezeték teste az elülső maszkon átfogó kezelőpanellel (pl. a telepítés közbeni vezérléshez) és egy nagy LCD-kijelzővel van ellátva a műsorok előnézeti megtekintéséhez vagy a készülék menüinek böngészéséhez. Kis mérete ellenére a hátsó panel 40 12G-SDI bemenettel / 24 12G-SDI aux kimenettel, valamint szimmetrikus audio bemenetekkel, hálózati interfésszel és RS-422 porttal, valamint MADI formátumú digitális audio bemenetekkel rendelkezik a Fairlight belső keverő interfészéhez

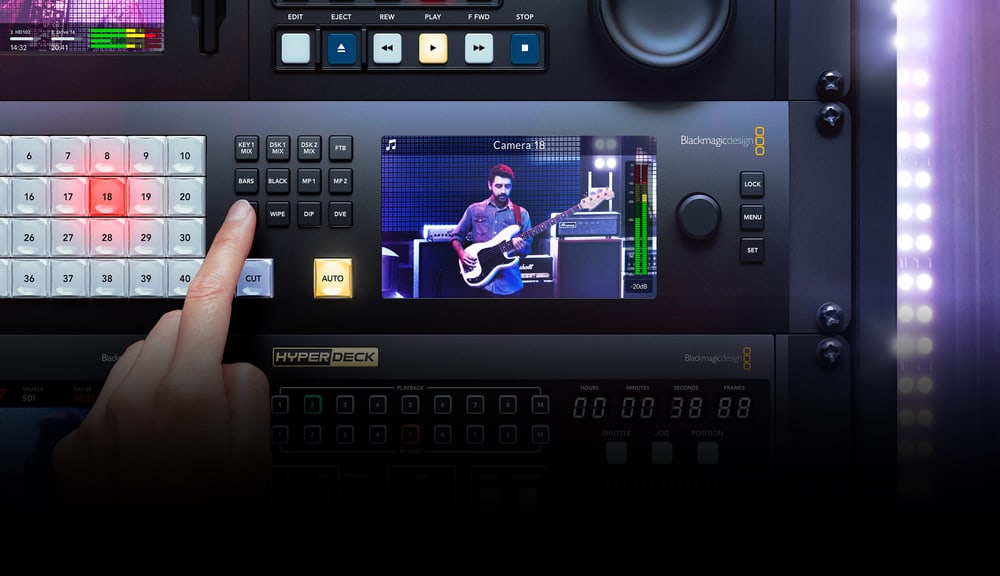

Az előlapi interfészen keresztül az ATEM Constellation korlátozás nélkül vezérelhető mind PGM/PVW, mind Cut Bus üzemmódban. A gombok ugyanolyan jó minőségűek, mint a teljes méretű overheadek gombjai, és lehetővé teszik a blendeeffektusok, az upstream/downstream billentyűk, a médialejátszók és a feketére való blendelés aktiválását. A készülék minden más funkciója az előlapi LCD kijelzőn megjelenő menükön keresztül érhető el



Bemenetek/Kimenetek

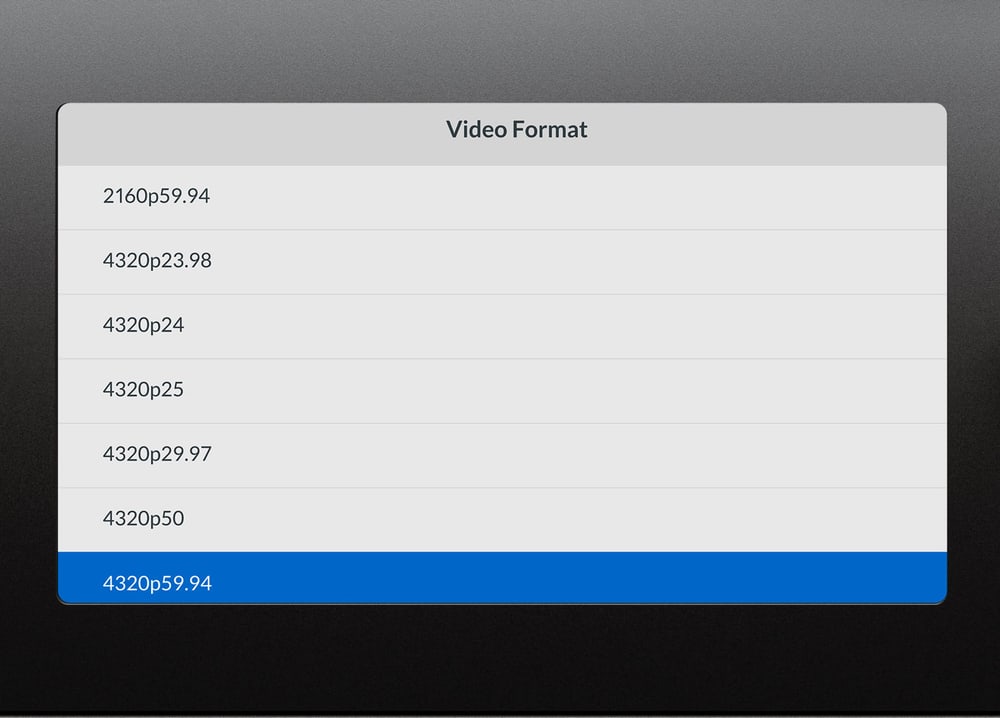

Az overhead felhasználók 40 független 12G-SDI bemenetet használhatnak ki, amelyek mindegyike Up és Cross konverzióval rendelkezik. Ez nemcsak 40 különböző videóforrás csatlakoztatását teszi lehetővé akár 2160p60 felbontással, hanem az 1080p és Ultra HD jelek 8K felbontásra történő átalakítását is. A Quad-Link 12G-SDI-vel akár 10 darab 4320p60 formátumú 8K videóforrás is kezelhető 8K módban!

Az ATEM Constellation 8K üzemmódban 24 12G-SDI kimenettel is rendelkezik, amelyeken bármilyen külső SDI bemenet vagy belső jelforrás kimenete kimenetelezhető. A 12G-SDI kimenetek beágyazott hangot, RP-188 időkódot, kameravezérlő parancsokat, mix-mínusz busz, jelzőparancsokat és egy kommunikációs csatornát tartalmaznak

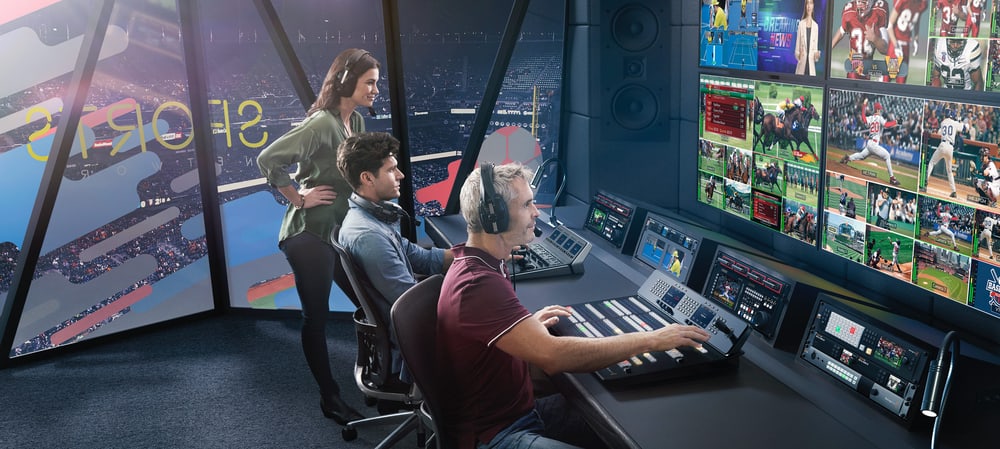

8K több nézet

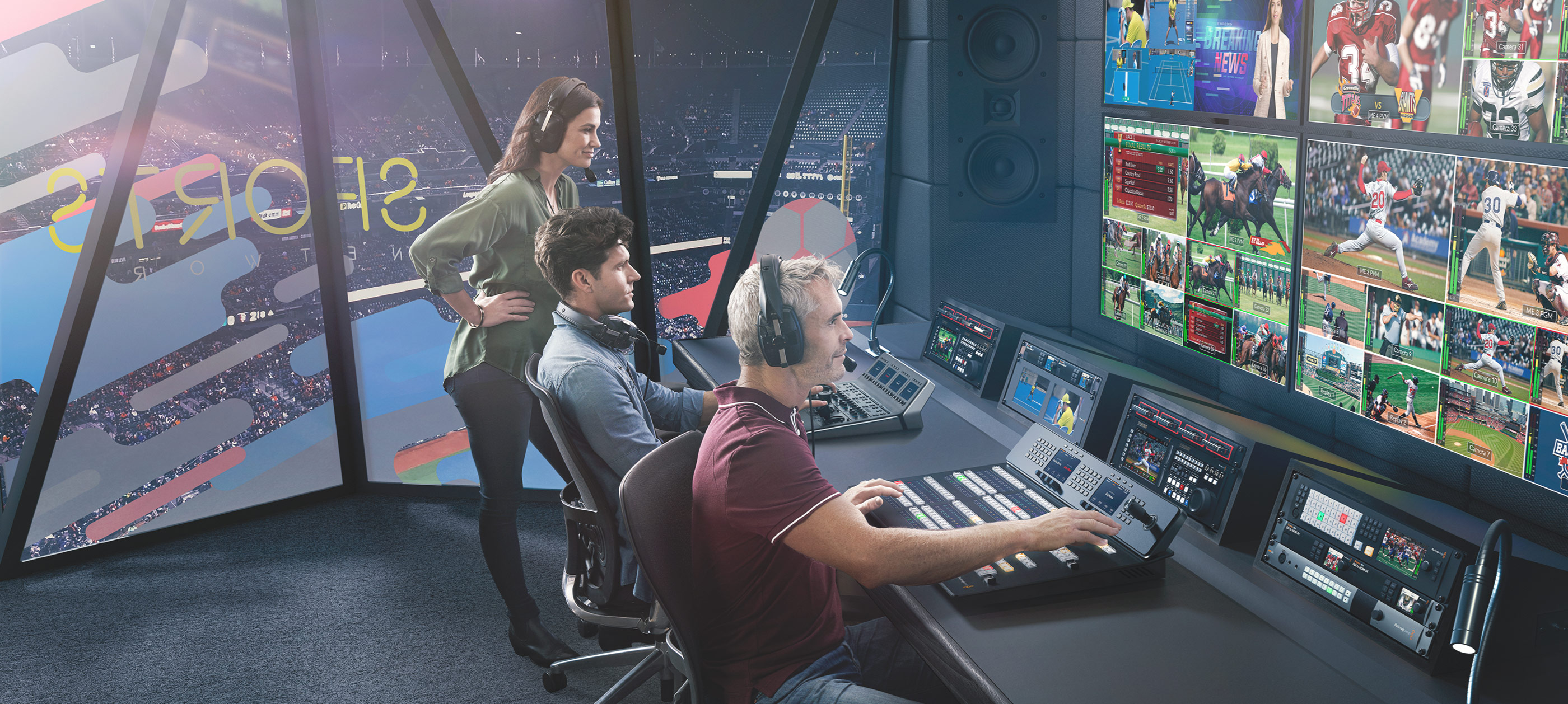

Az integrált többnézetes funkciók lehetővé teszik több videóforrás felügyeletét egyetlen monitoron. A négy független többnézetes kimenet lehetővé teszi bármely külső vagy belső jelforrás 4, 7, 10, 13 vagy 16 egyidejű ablakban történő megjelenítését, és 8K módba kapcsolva egyetlen 8K többnézetes kimenetet alkothat teljes felbontásban. Természetesen további információk is megjeleníthetők, pl. VU-mérők vagy jelzések



Hatások
Az ATEM Constellation 8K a natív 8K blending effektek széles skáláját kínálja, teljesen állítható paraméterekkel, beleértve az átmenet hosszát, az él színét és szélességét, a pozíciót vagy a mozgás irányát. A belső médialejátszókkal kombinálható KÉT átmenet teszi teljessé a hatás menüt

A belső memória tárolja az RGBA grafikákat és a műsorszórási minőségű animációkat, amelyek két dedikált médialejátszóval játszhatók le. A legmagasabb minőségben 24 állóképet tud tárolni 8K felbontásban vagy akár 64-et Ultra HD felbontásban. Az animációk 100 8K képkockát, 400 Ultra HD képkockát vagy akár 1600 képkockát is tartalmazhatnak 1080 HD felbontásban

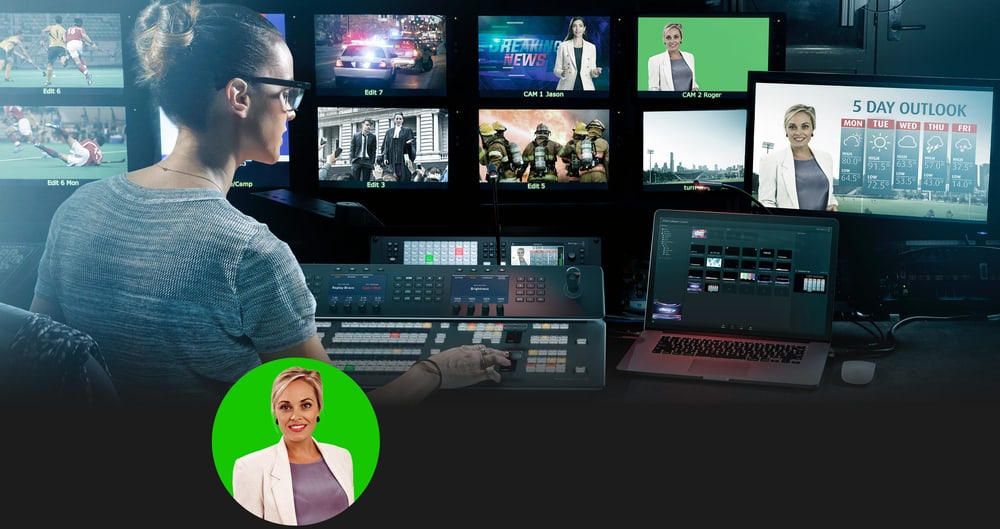

A gyártó a virtuális stúdió alkotóit is szem előtt tartotta: az ATEM Constellation 16 ATEM Advanced Keyer modult kínál a kiváló minőségű billentyűzéshez Chroma és Luma üzemmódban. A színkiemelő rendszer nagyon hatékony, és funkciókat kínál a háttér automatikus kiemelésére, a maszk szélének beállítására, az előtér színkorrekciójára stb. 8K üzemmódban négy független ATEM Advanced Keyer egység áll rendelkezésre, amelyek teljes 8K felbontásban működnek



Talkback
A kommunikációs funkciók közé tartozik egy 5-tűs XLR-csatlakozó az előlapon a közvetlen headset-csatlakozáshoz, valamint egy RJ-12-es interfész a hátlapon a szabványos talkback rendszerekhez, mint például a ClearCom vagy az RTS. A kommunikációs funkciók teljes mértékben konfigurálhatók, továbbá a 15. és 16. SDI-csatorna használható a kameraállomásokkal való kétirányú kommunikációra, illetve a 13. és 14. csatorna a műszaki csapatokkal való kommunikációra

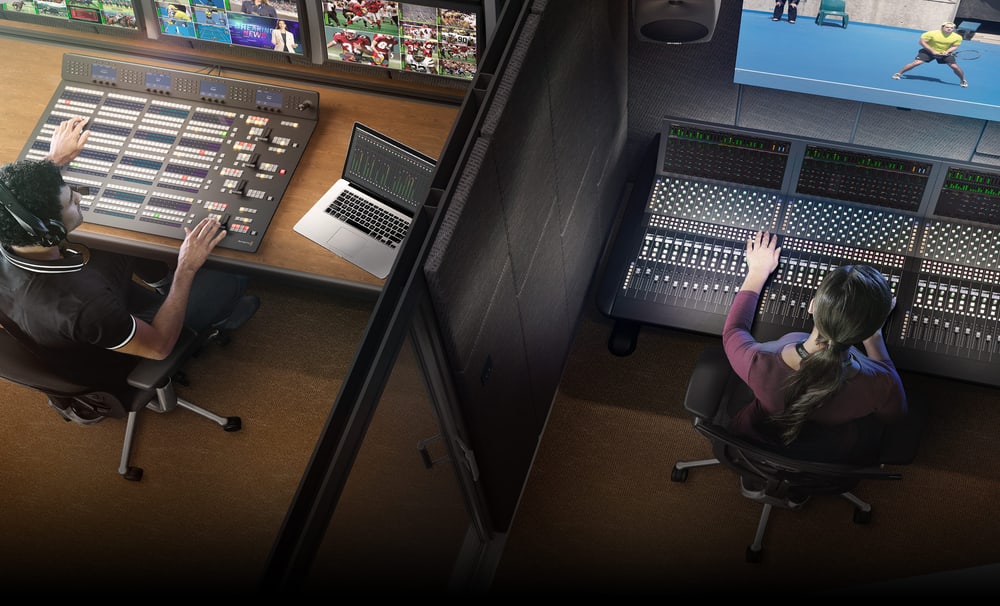

Fairlight
Az integrált Fairlight interfész lehetővé teszi az élő adások nagyon összetett hangszerkesztését. A belső keverőpult hatalmas 156 csatornát támogat, ami új rekord az élő adások tisztázására szolgáló overheadek területén. 80 csatorna SDI bemenetről származik, 64 csatorna MADI-n keresztül csatlakoztatható. Minden bemenet rendelkezik a dinamika és a frekvenciaválasz beállítására szolgáló funkciókkal kompresszor/limiter/expander/gate vagy hatsávos parametrikus equalizer segítségével, és a jel útválasztása alapfelszereltség. További hangforrások lehetnek az analóg bemenetekhez csatlakoztatott eszközök, egy kommunikációs fejhallgató mikrofonja vagy egy médialejátszó. A hangkeverés az ATEM Software Control, egy Mackie-kompatibilis konzol vagy a Fairlight Audio Console segítségével történik

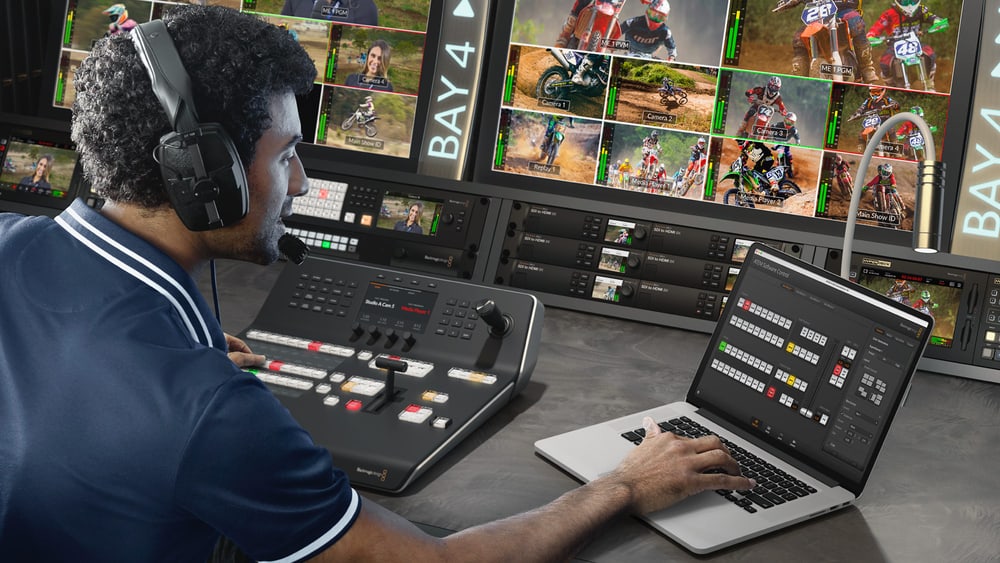

ATEM szoftver vezérlőpanel
Az ATEM szoftver vezérlőpanel alkalmazás teljes felülről történő vezérlést biztosít, és a készüléket tartalmazza. A program egyes részei megkönnyítik a kamerák vezérlését, a hangkeverést, a média kezelését, a makrók programozását, sőt a HyperDeck lemezfelvevők távoli vezérlését is. Ezenkívül a rezsiszámla állapota XML formátumban is menthető, valamint a belső képadatok mentése is lehetséges

Ellentétben számos konkurens termékkel, a fenti funkciók mindegyikét tartalmazza a termék alapára. Nincs szükség további licenc- vagy ismétlődő díjak fizetésére: a fejlett overhead funkciók, beleértve a több nézetet, a SuperSource-t, a DVE-effekteket vagy az ATEM Advanced Keyer-t, mindig a felhasználók rendelkezésére állnak
