Blackmagic Design ATEM 4 M/E Constellation HD

Az ATEM Constellation HD család egy 1 M/E-s modellt kínál 10x 3G-SDI bemenettel, egy 2 M/E-s modellt 20x 3G-SDI bemenettel és egy 4 M/E-s változatot 40x 3G-SDI bemenettel. Minden változat rendelkezik SDI bemeneteken szabványos konverziós funkcióval, négyféle színkiemelő funkcióval és DVE-effektussal minden egyes buszon, médialejátszóval stb. Van még egy USB-C kimenet webkamera üzemmódban, egy Fairlight belső keverő interfész, amely a 4 M/E változatban akár 156 csatornát is támogat (MADI interfészt is kínál), előlapi hardveres vezérlőpanel, ill. LCD kijelző és LED gombok, Ethernet port a távvezérléshez, Windows/macOS alkalmazás...

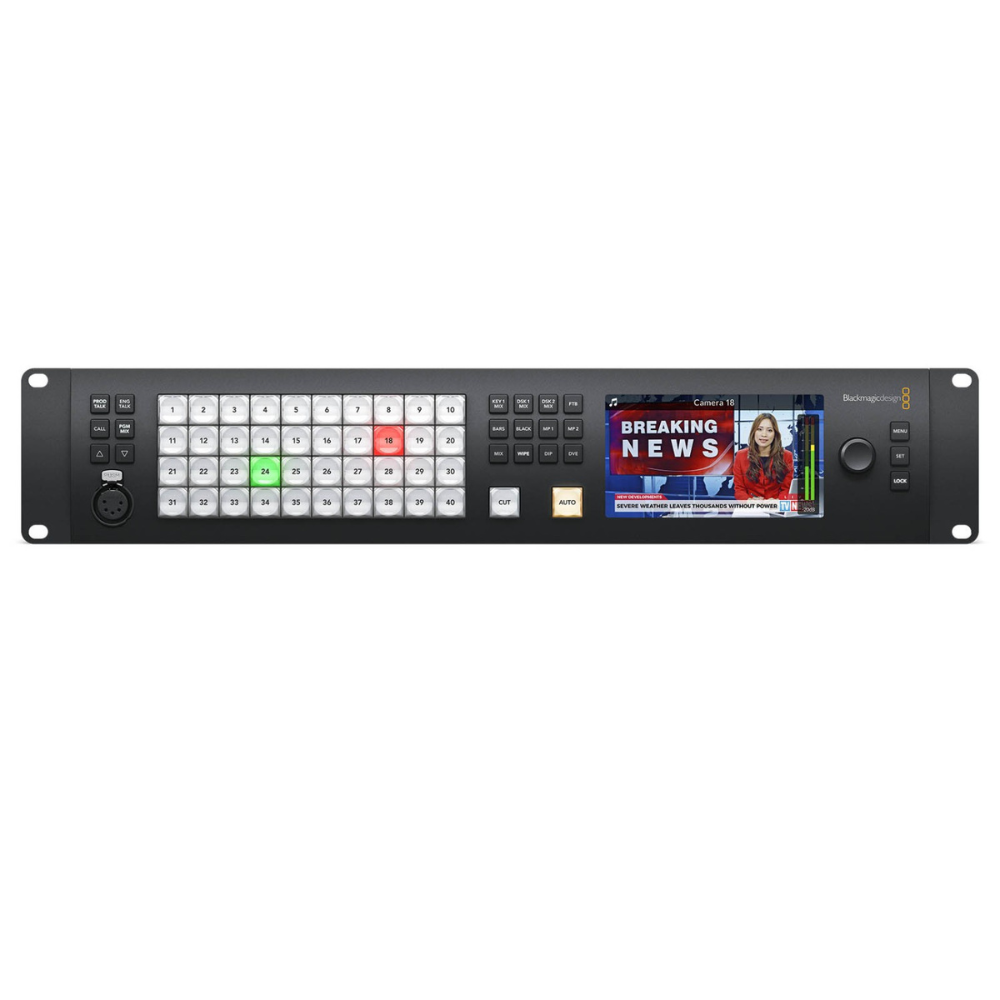

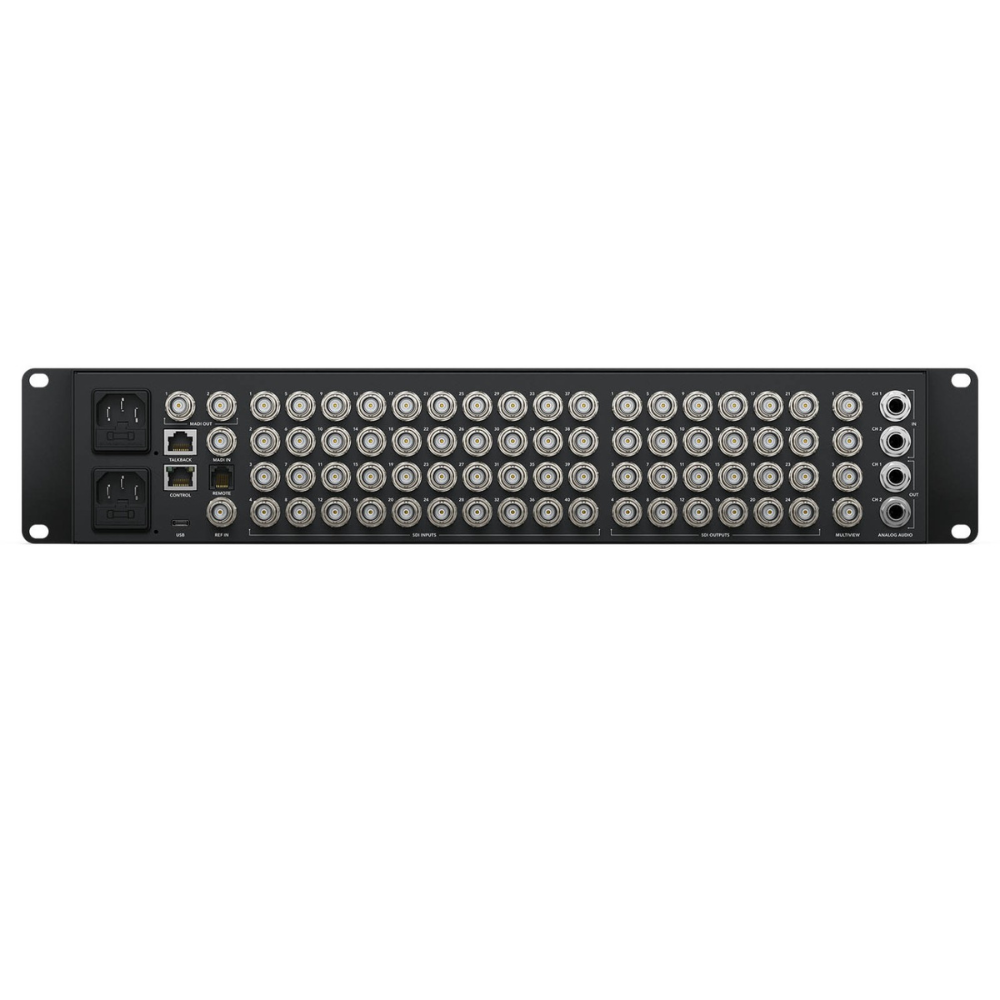

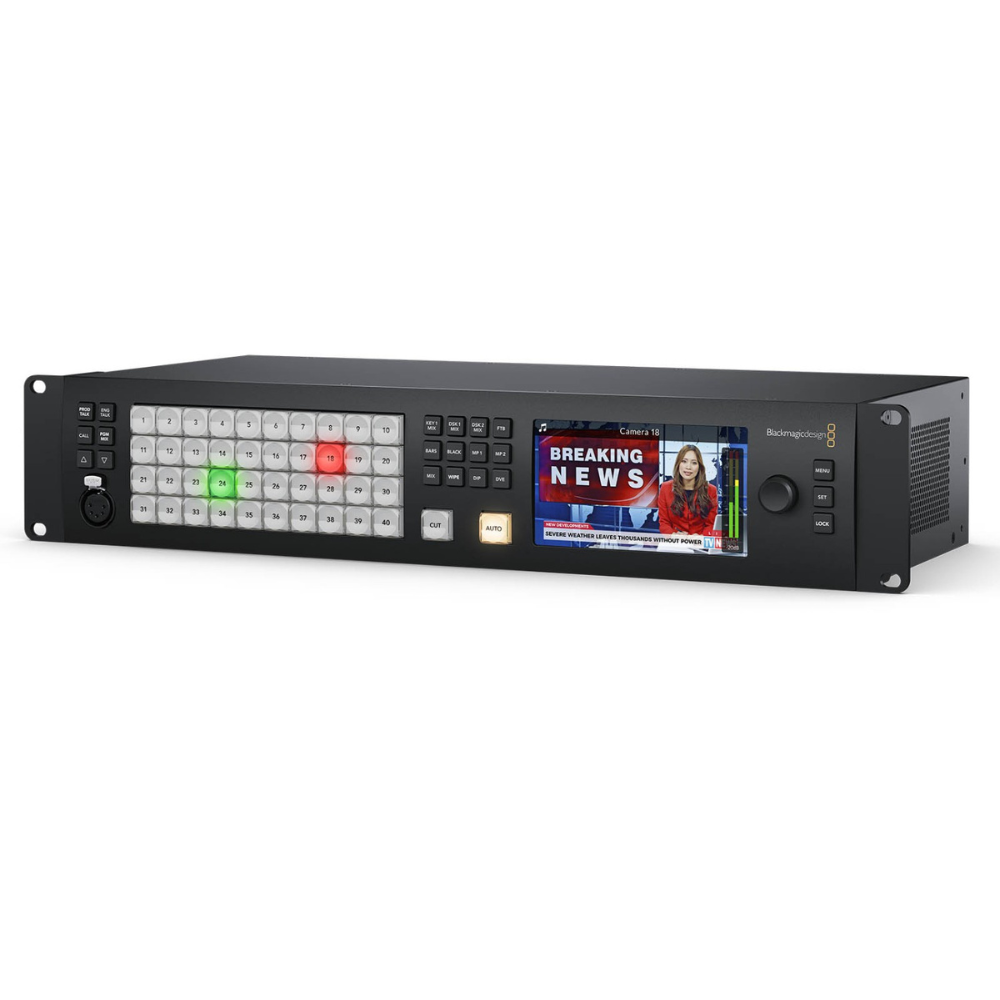

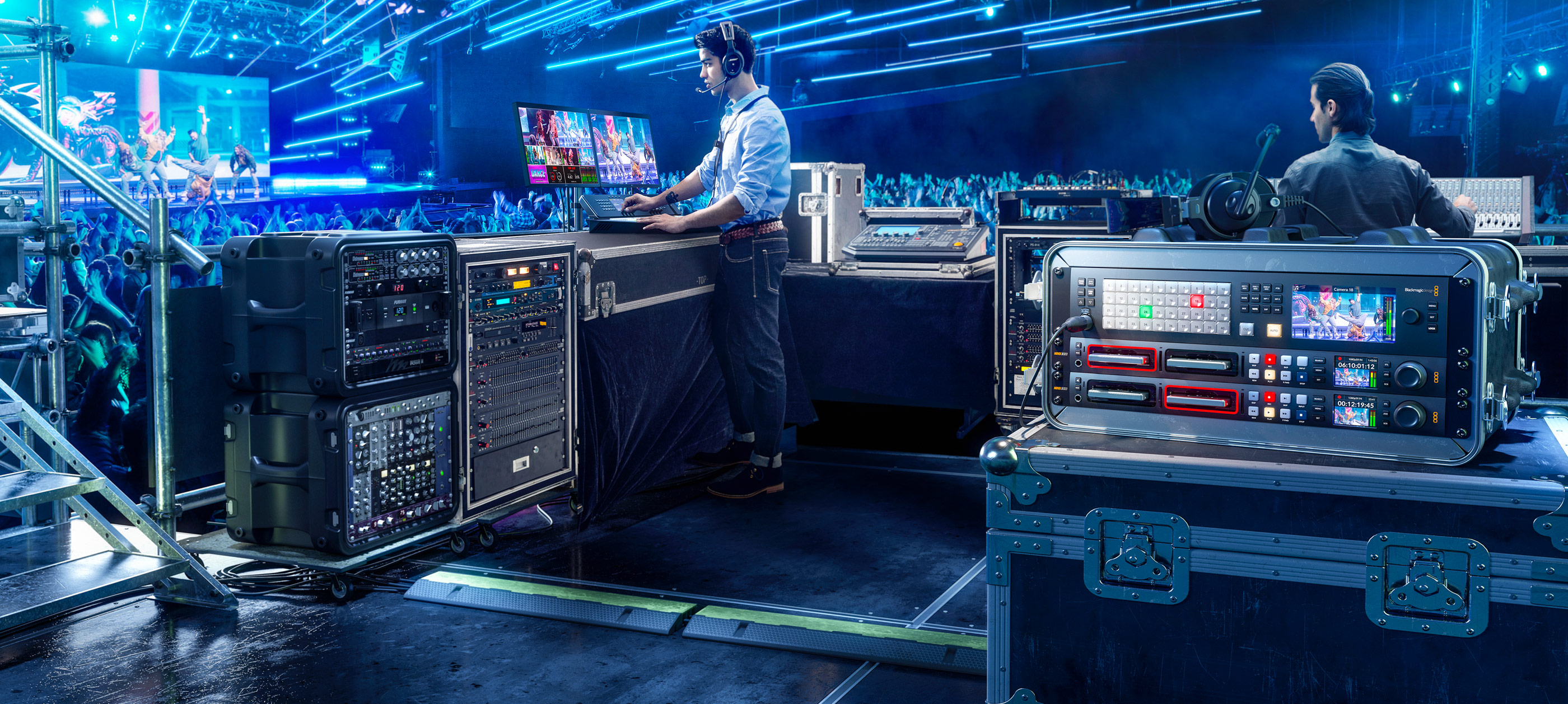

Az overheadek az elülső maszkon egy kezelőpanelt (pl. a műszer beállításához a telepítés során, kevésbé igényes műsorok ellenőrzéséhez stb.) és egy LCD-kijelzőt kínálnak a videó előnézetéhez vagy a műszer menüjének böngészéséhez. Kompakt kialakításuk nagy előny az élő közvetítéseknél; a hátlapon 3G-SDI bemenetek, 3G-SDI kimenetek, egy szimmetrikus audio interfész és egy Ethernet port található a távvezérléshez. A 4 M/E-s csúcsmodell RS-422 soros porttal és MADI digitális audiointerfésszel egészül ki.

3G-SDI interfész
Az ATEM Constellation HD rendezőcsalád akár 40 független 3G-SDI bemenettel rendelkező modellt kínál felfelé/keresztkonvertálással, amely lehetővé teszi az 1080p videoforrás átalakítását a kiválasztott szabványra. A rendezők nagyszámú független 3G-SDI videokimenettel is rendelkeznek: már a legkisebb, 1 M/E-s változat is hat 3G-SDI kimenettel rendelkezik, a 2 M/E-s modell 12 3G-SDI, a 4 M/E-s pedig 24 3G-SDI kimenetet kínál. A kimenetek a bemenetek és a belső videóforrások átirányítására, ISO-felvételre stb. használhatók. Az SDI kimeneti jel tartalmazza az időkódot (RP-188), a hangot (Program busz), a távoli kameravezérlő parancsokat, a jelzőparancsokat és a talkbacket.

Multi view

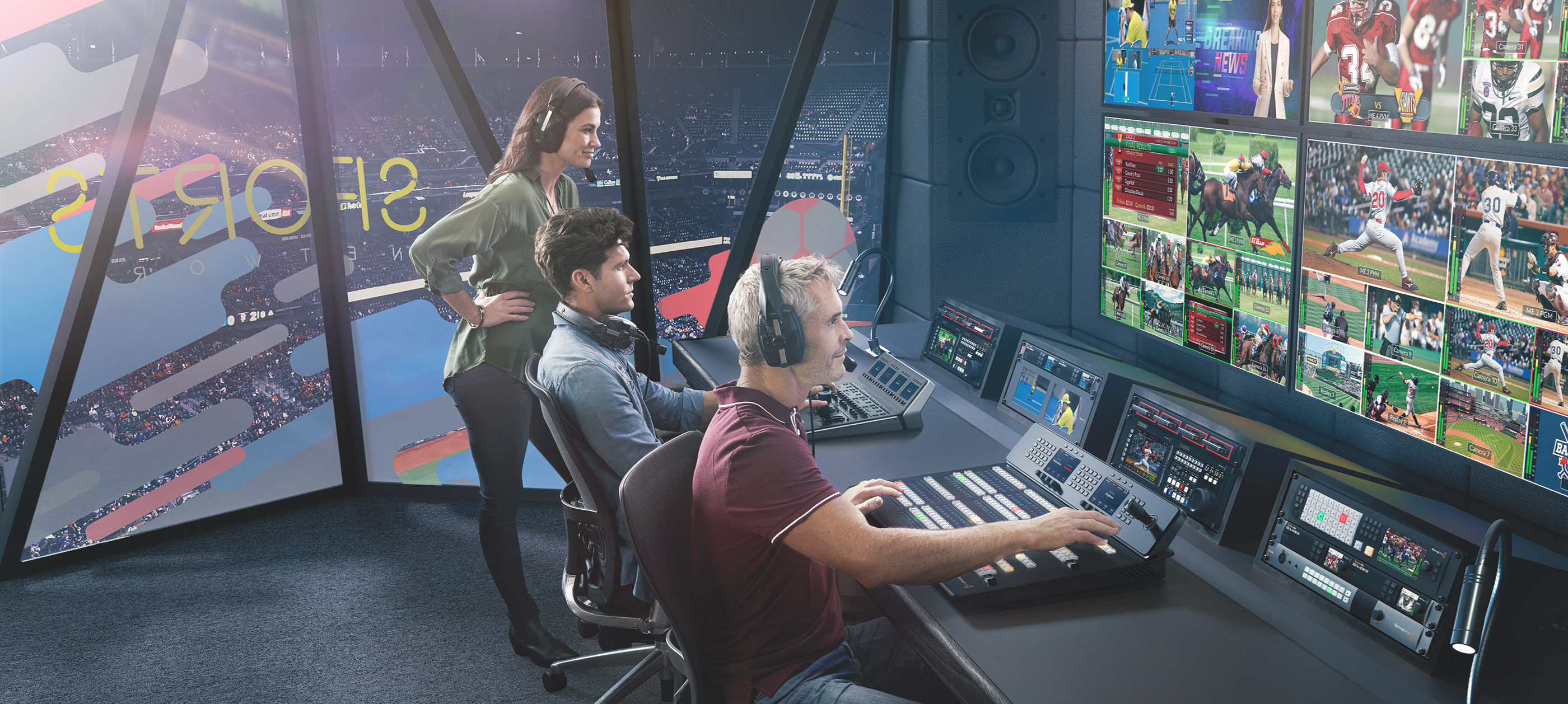

Az integrált többnézetes funkciók lehetővé teszik több videóforrás egyetlen monitoron történő megfigyelését. A független többnézetes kimenetek (1 az 1 M/E modellhez, 2 a 2 M/E modellhez és 4 a 4 M/E modellhez) lehetővé teszik bármely külső vagy belső jelforrás 4, 7, 10, 13 vagy 16 egyidejű ablakban történő megtekintését. Természetesen további információk is megjeleníthetők, többek között. VU-mérők vagy jelzések.

Talkback
A kommunikációs funkciók közé tartozik egy 5-tűs XLR csatlakozó a közvetlen headset-csatlakozáshoz, valamint egy RJ-12 interfész a szabványos talkback rendszerekhez, mint például a ClearCom vagy az RTS. A kommunikációs funkciók teljes mértékben konfigurálhatók, továbbá a 15. és 16. SDI-csatorna használható a kameraállomásokkal való kétirányú kommunikációra, illetve a 13. és 14. csatorna a műszaki csapatokkal való kommunikációra.

Médiaadatbázis
A belső memória RGBA grafikákat és sugárzási minőségű animációkat tárol, amelyek két vagy négy dedikált médialejátszóval játszhatók le. Az 1 M/E modell esetében 20 állóképet és 200 képkockát tartalmazó animációt, a 2 M/E modell esetében 40 és 400, a 4 M/E változat esetében pedig 60 és 600 képkockát képes tárolni.

Effektek és kulcsolás
A gyártó a virtuális stúdió alkotóit is szem előtt tartotta: az ATEM Constellation HD ATEM Advanced Keyer modulokat kínál a Chroma és Luma módban történő kiváló minőségű keyinghez. A színkiemelő rendszer nagyon hatékony, és funkciókat kínál a háttér automatikus kiemelésére, a maszk szélének beállítására, az előtér színkorrekciójára stb. Az 1 M/E-s modell 4 darab ATEM Advanced Keyer-t kínál, a 2 M/E-s és 4 M/E-s változatoknál 8 és 16 darabot.

Az ATEM Constellation könyvtárak a natív keverési effektusok széles választékát kínálják, teljesen beállítható paraméterekkel, beleértve az átmenet hosszát, az él színét és szélességét, a pozíciót vagy a mozgás irányát. A belső médialejátszókkal kombinálható KÉT átmenet teszi teljessé a hatás menüt.

A 2 M/E és 4 M/E modellek az M/E buszokban található DVE effekteken kívül egy nagy teljesítményű, többrétegű SuperSource processzort is kínálnak 4x DVE réteggel és háttérrel, amely további jelforrásként használható. Az egyes rétegekhez bármilyen videóbemenet használható, a felhasználók pedig egy médiabankból választhatják ki a hátteret. A SuperSource ideális eszköz a kép a képben interjúk készítéséhez anélkül, hogy a fő DVE modulokat használni kellene, így azok más célokra is rendelkezésre állnak. Az ATEM Constellation 4 M/E csúcsmodell még két teljesen független SuperSource processzort is kínál!

Fairlight
Az integrált Fairlight interfész lehetővé teszi az élő műsorok nagyon összetett hangszerkesztését. A belső keverőpult hihetetlen 156 csatornát támogat, ami példa nélküli az élő közvetítések rezsicsökkentése terén. A hangcsatornák a 4 M/E-s változatnál SDI bemenetekről vagy MADI-interfészekről származnak. Minden bemenet rendelkezik funkciókkal a dinamika és a frekvenciaválasz beállítására kompresszor/limiter/expander/kapu vagy hatsávos parametrikus equalizer segítségével, és a jel útválasztása alapfelszereltség. További hangforrások lehetnek az analóg bemenetekhez csatlakoztatott eszközök, egy kommunikációs fejhallgató mikrofonja vagy egy médialejátszó. A hangkeverés az ATEM Software Control vagy egy Mackie protokollal kompatibilis konzol segítségével történik.

ATEM Software Control Panel
Az ATEM Software Control Panel alkalmazás teljes felületi vezérlést biztosít, és a készüléket tartalmazza. A program egyes részei megkönnyítik a kamerák vezérlését, a hangkeverést, a média kezelését, a makrók programozását, sőt a HyperDeck lemezfelvevők távoli vezérlését is. Ezenkívül a rezsiszámla állapota XML formátumban is menthető, valamint a belső képadatok mentése is lehetséges.

Ellentétben számos konkurens termékkel, a fenti funkciók mindegyikét tartalmazza a termék alapára. Nincs szükség további licenc- vagy ismétlődő díjak fizetésére: a fejlett overhead funkciók, beleértve a több nézetet, a SuperSource-t, a DVE-effekteket vagy az ATEM Advanced Keyer-t, mindig a felhasználók rendelkezésére állnak.

Az ATEM Constellation HD overheadek alapvető jellemzői

• Modern kialakítás előlapi kezelőszervekkel
• Akár 40 3G-SDI bemenet formátumkonverzióval
• Akár 24 3G-SDI kimenet
• Akár 4 független többnézetes kijelző választható elrendezéssel
• DVE és keverési hatások
• Akár 4x DVE effektek
• Talkback kompatibilis a ClearCom és az RTS rendszerekkel
• Belső médiabank állóképek és animációk számára
• ATEM Advanced Chroma Key hatás a zöld/kék háttér eltávolítására
• 4x felfelé irányuló ATEM Advanced Chroma Key az M/E buszon
• 3G-SDI interfész, amely támogatja az elterjedt HD szabványokat, beleértve a 720p, 1080i és 1080p szabványokat is
• Beépített Fairlight keverőpult akár 156 csatorna feldolgozására is alkalmas
• Ingyenes távirányító alkalmazás
• Kompatibilis az opcionális ATEM sorozatú hardverkonzolokkal
• Minden funkciót tartalmaz, további költségek nélkül
• Videokimenet USB-C interfészre webkamera módban
