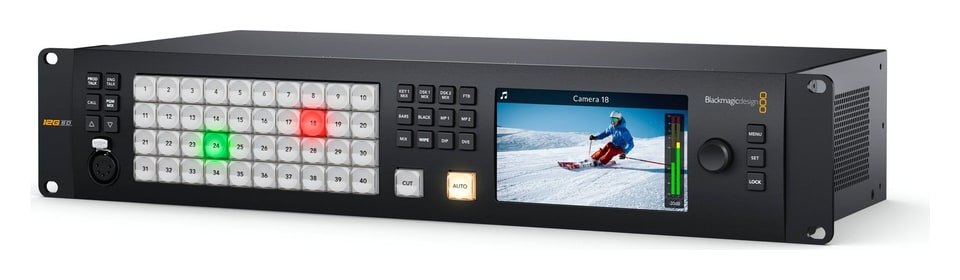

Blackmagic Design ATEM 4 M/E Constellation 4K

Az ATEM 4 M/E Constellation 4K az Ultra HD modell az ATEM Constellation professzionális overhead családban. A 4K változat 40x 12G-SDI bemenettel rendelkezik, szabványkonverzióval és akár 2160p60 felbontás támogatásával. Ugyanazokat a gazdag funkciókat kínálja, mint az ATEM 4 M/E Constellation HD, plusz 24x 12G-SDI kimenetet (Aux), 16x ATEM Advanced Chroma Keyer billentyűket (upstream), 4x downstream billentyűket, 4x médialejátszót (Ultra HD-ban), 2x SuperSource processzort és egyéb hatékony funkciókat! Eladó 6/2023.

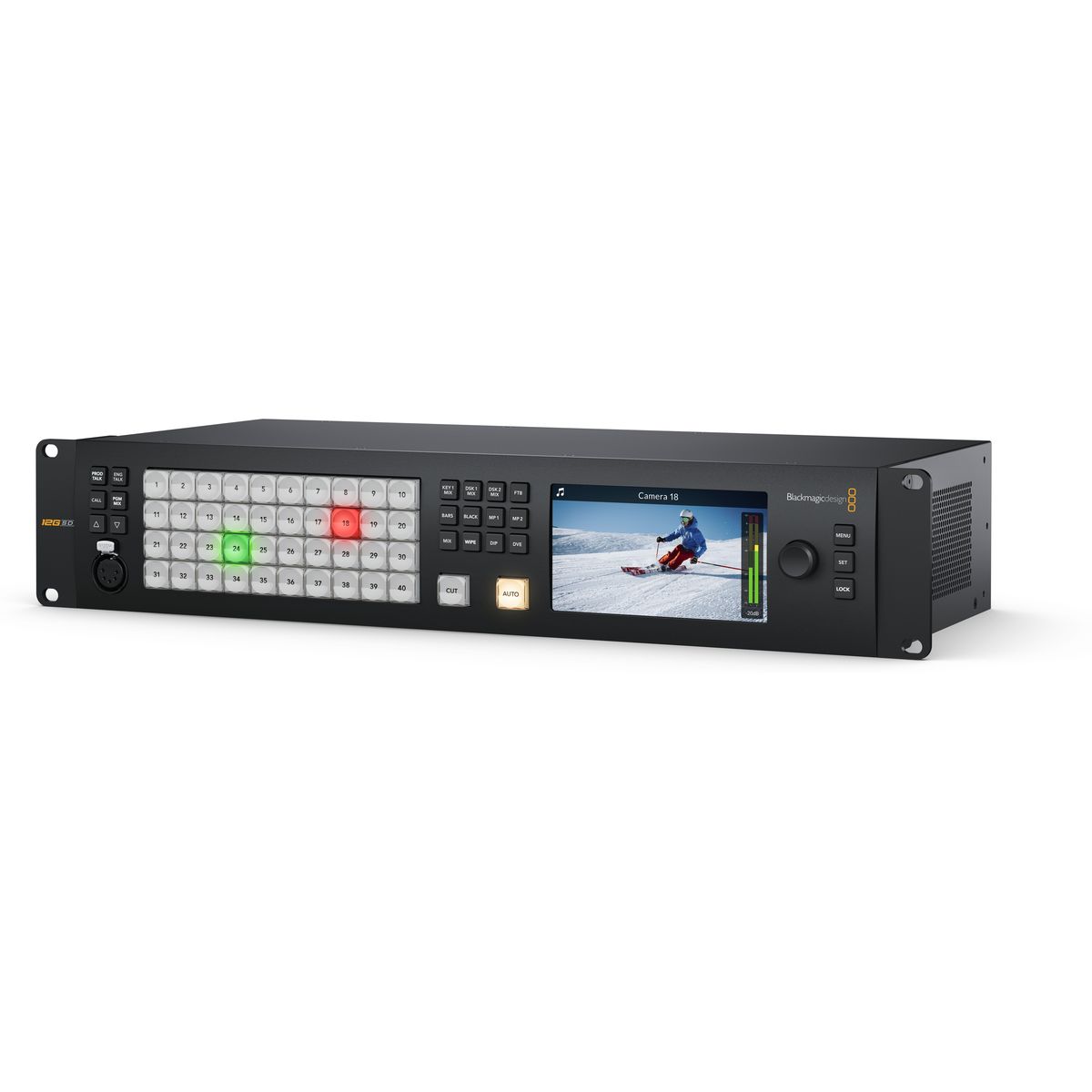

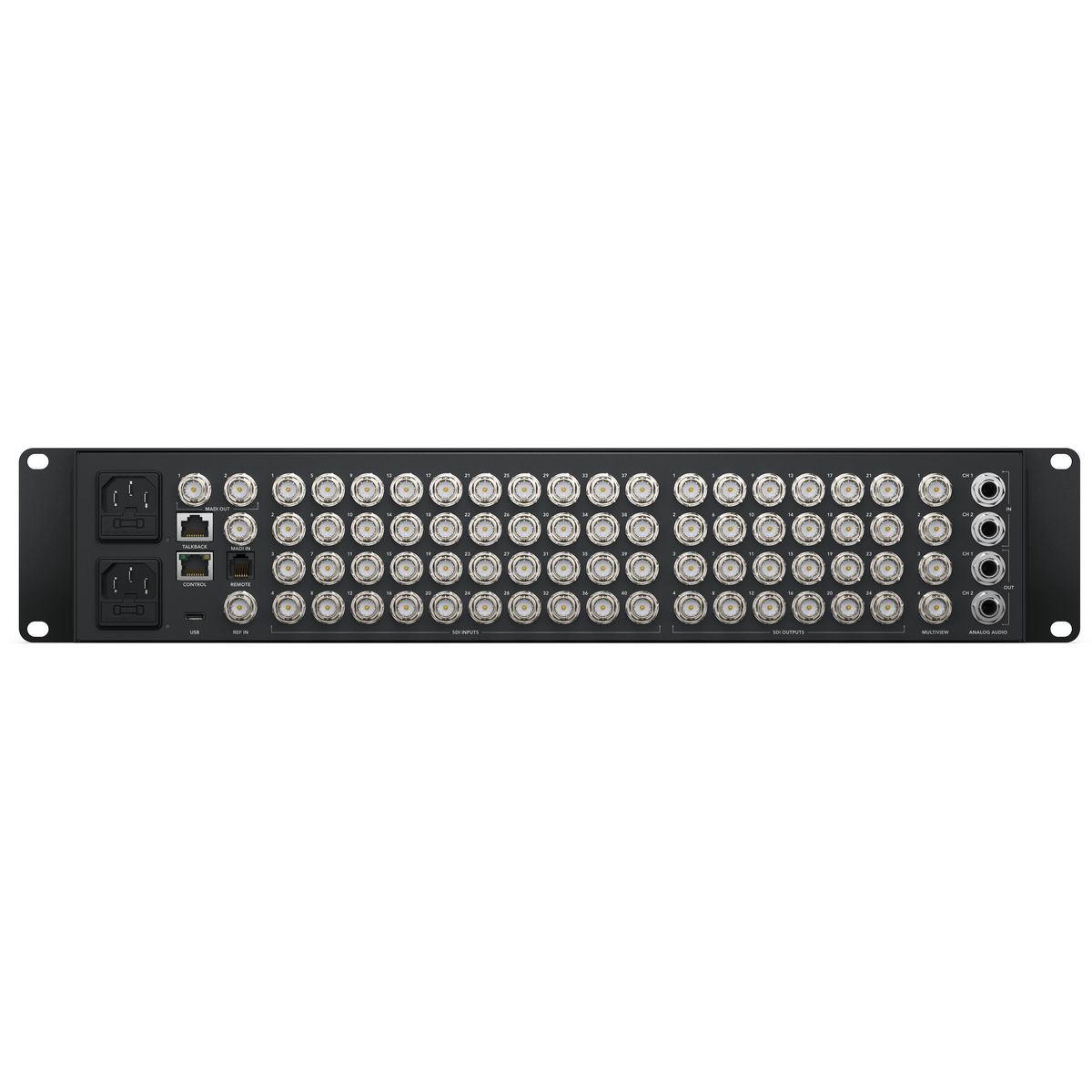

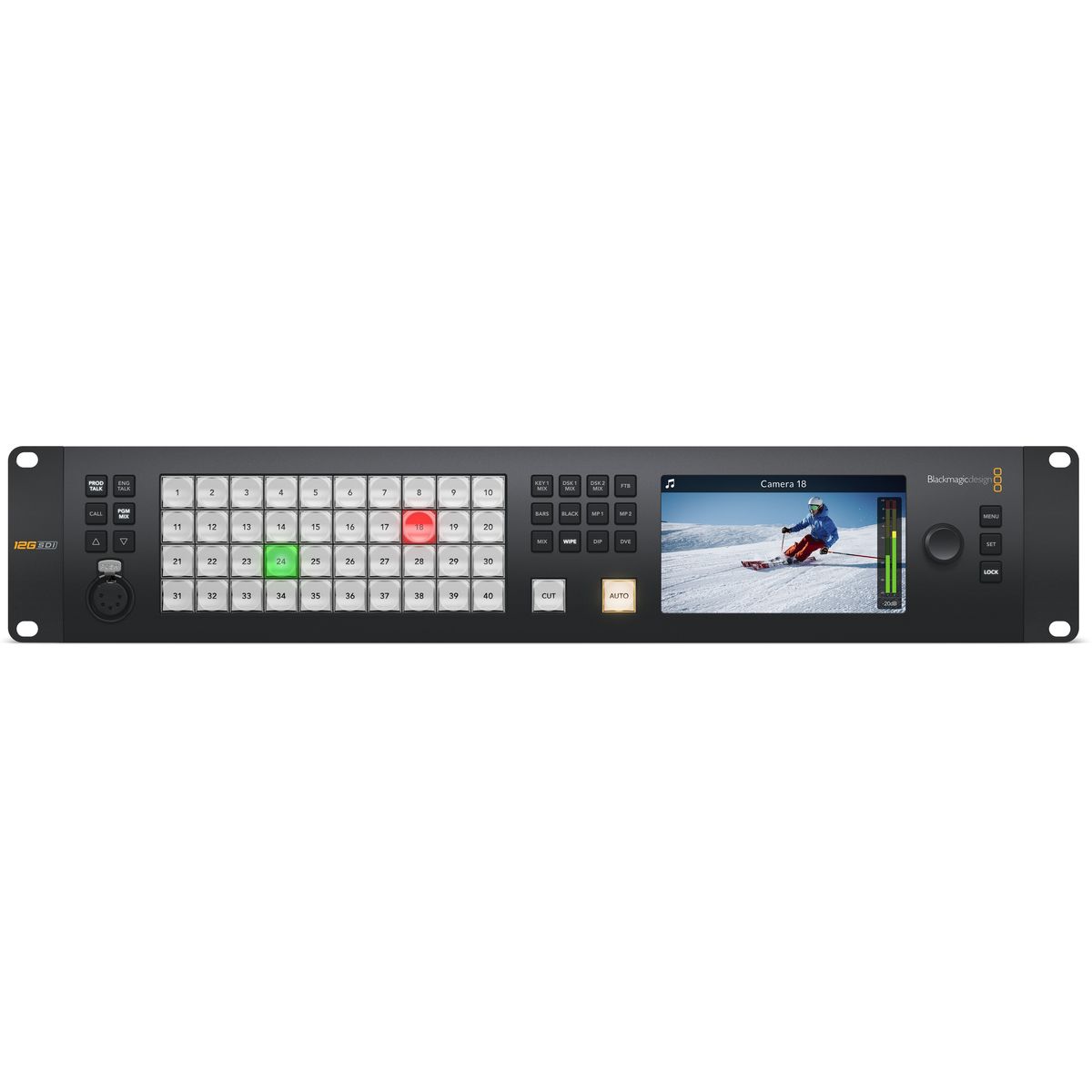

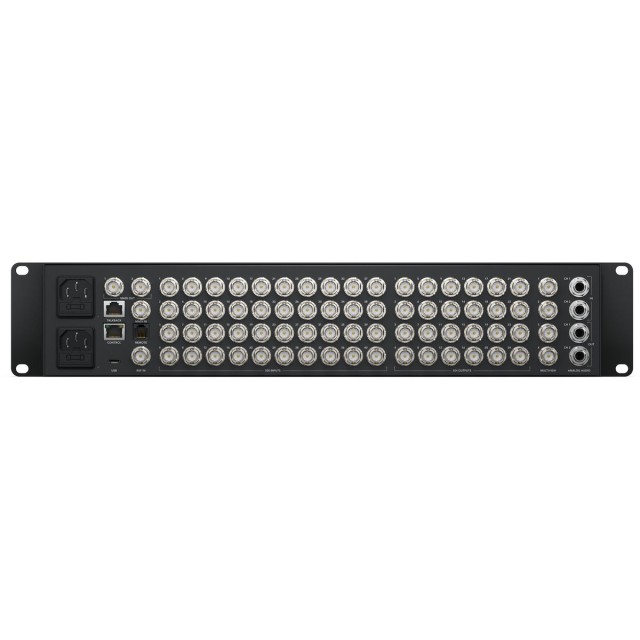

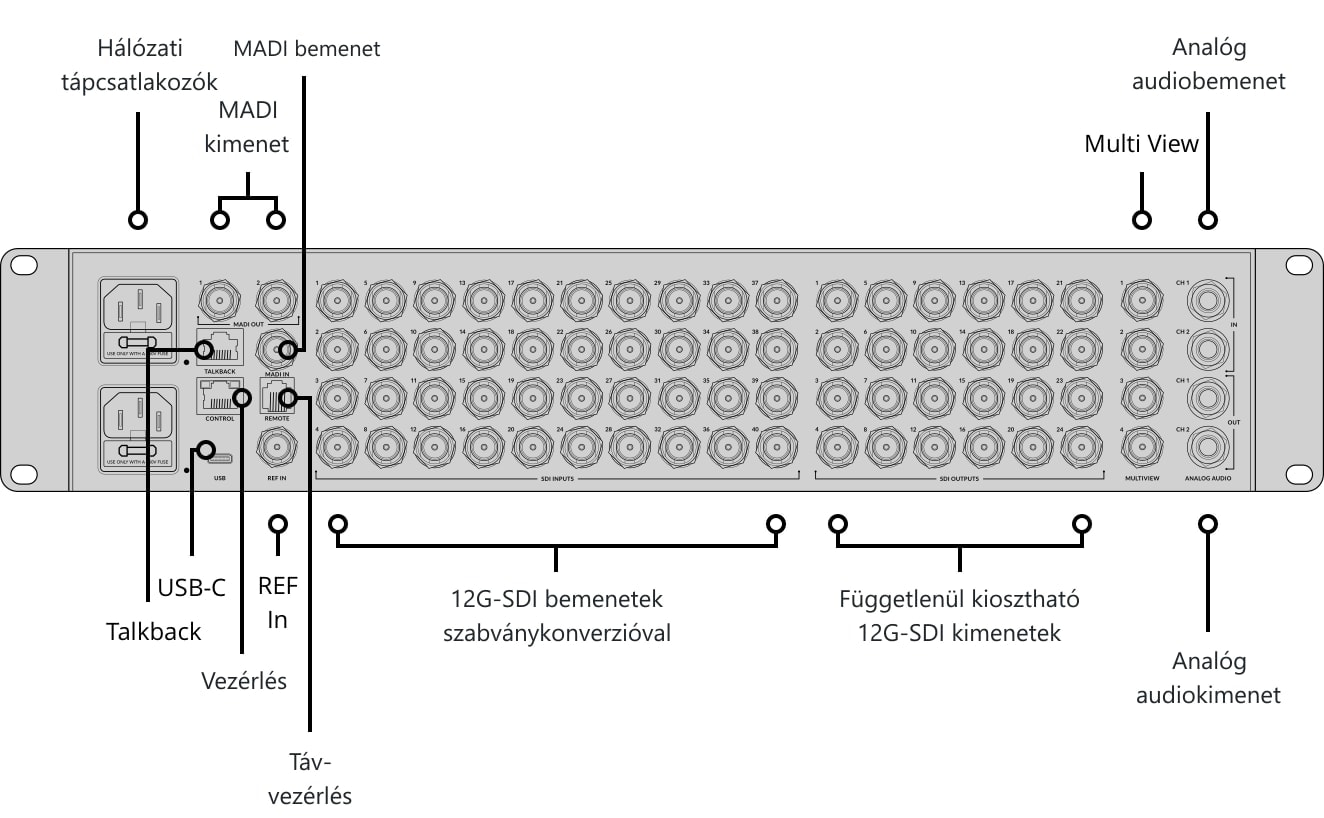

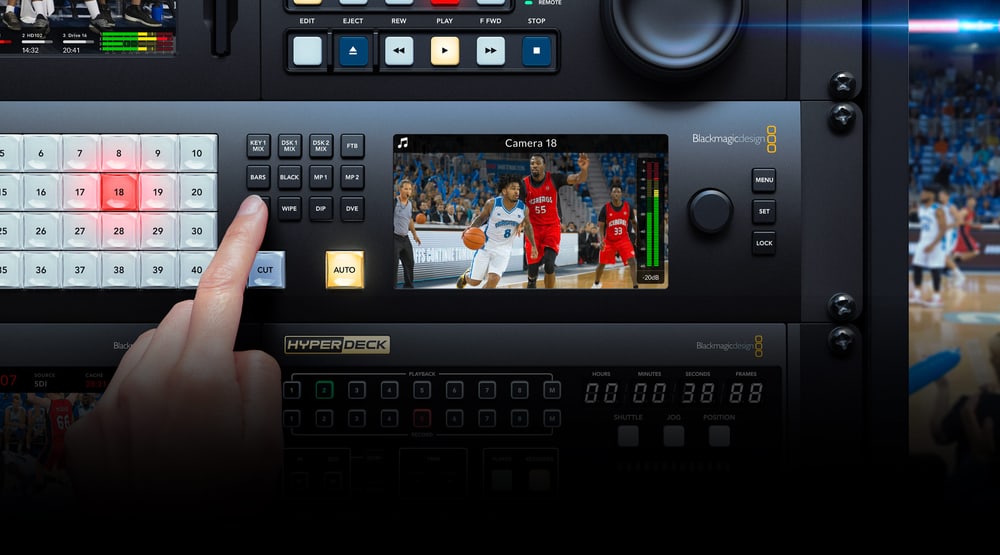

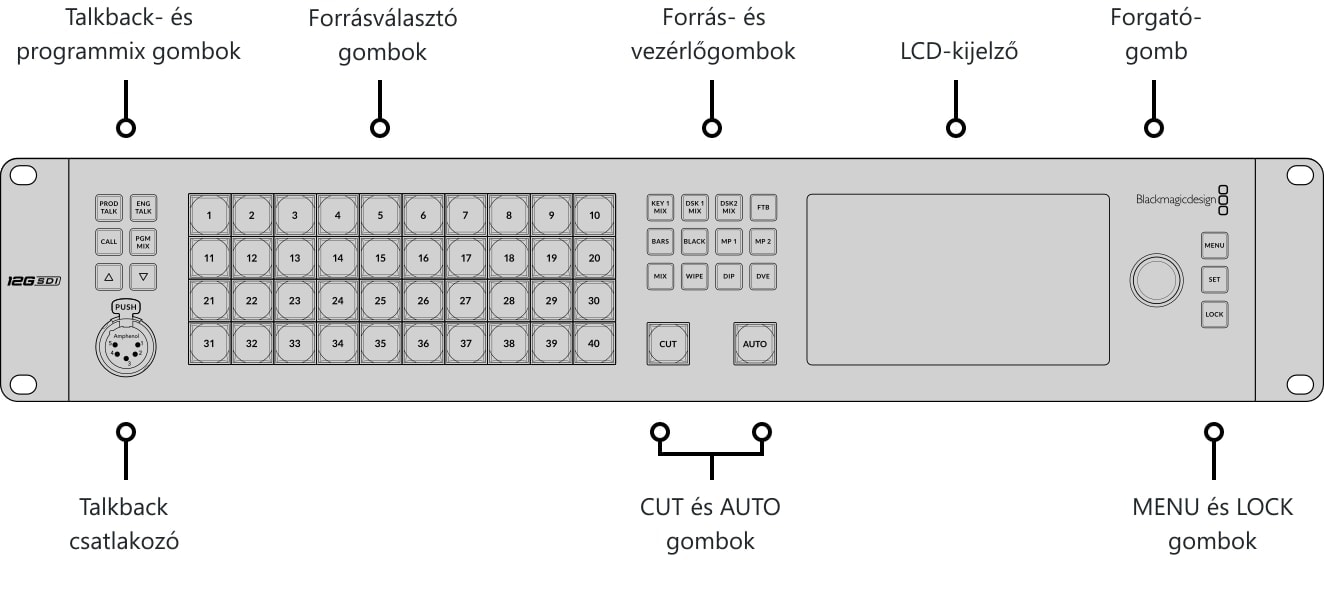

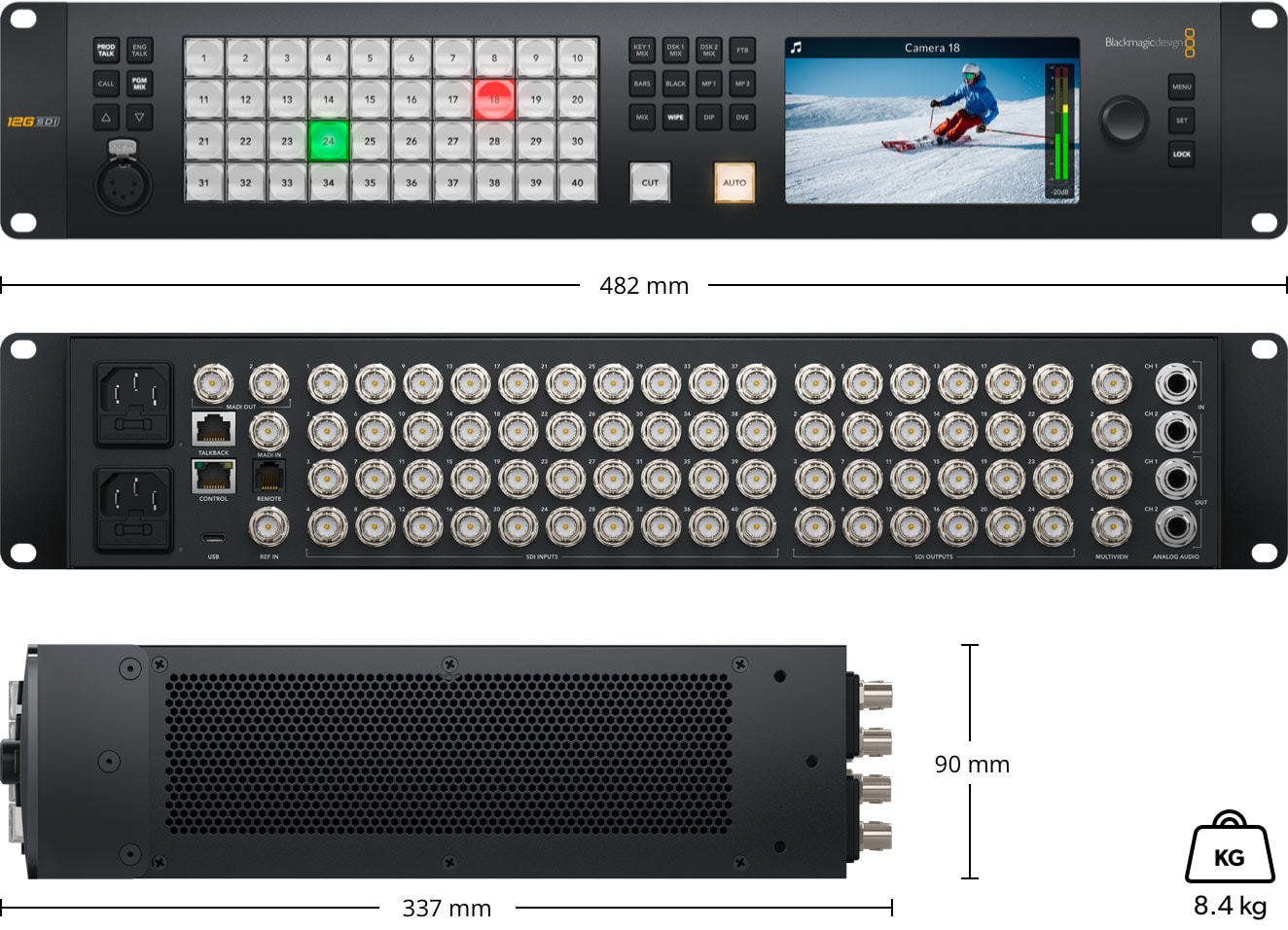

Az ATEM Constellation üzemmódok egy vezérlőpanelt kínálnak az elülső maszkon (pl. a műszer beállításához a telepítés során, a kevésbé igényes műsorok bejelentkezéséhez stb.) és egy LCD-kijelzőt a videónézethez vagy a menüben való navigáláshoz. Kompakt kialakításuk nagy előnyt jelent az élő adásokhoz; a hátlapon SDI I/O, szimmetrikus audiointerfész és a távvezérléshez Ethernet-port található. A csúcsmodell 4 M/E modell RS-422 soros porttal és MADI digitális audiointerfésszel egészül ki.

12G-SDI interfész
Az ATEM Constellation overhead család akár 40 független SDI bemenettel rendelkező modelleket kínál felfelé/keresztkonvertálással. A rendezők nagyszámú független SDI videokimenettel is rendelkeznek: már a legkisebb, 1 M/E változat is hat 3G-SDI kimenettel rendelkezik. A 2 M/E modell 12 3G-SDI, a 4 M/E pedig akár 24 SDI (a HD változatnál 3G-SDI, a 4K változatnál 12G-SDI) kimenetet kínál. A kimenetek a bemenetek és a belső videóforrások útvonalvezetésére, ISO-felvételre stb. használhatók. Az SDI kimeneti jel időkódot (RP-188), hangot (Program busz), távoli kameravezérlő parancsokat, jelzőparancsokat és talkbacket tartalmaz.

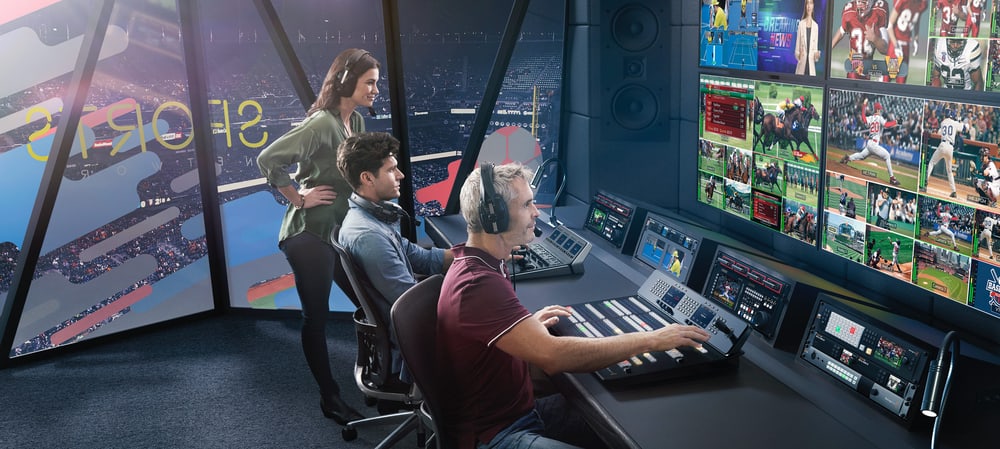

Multiview

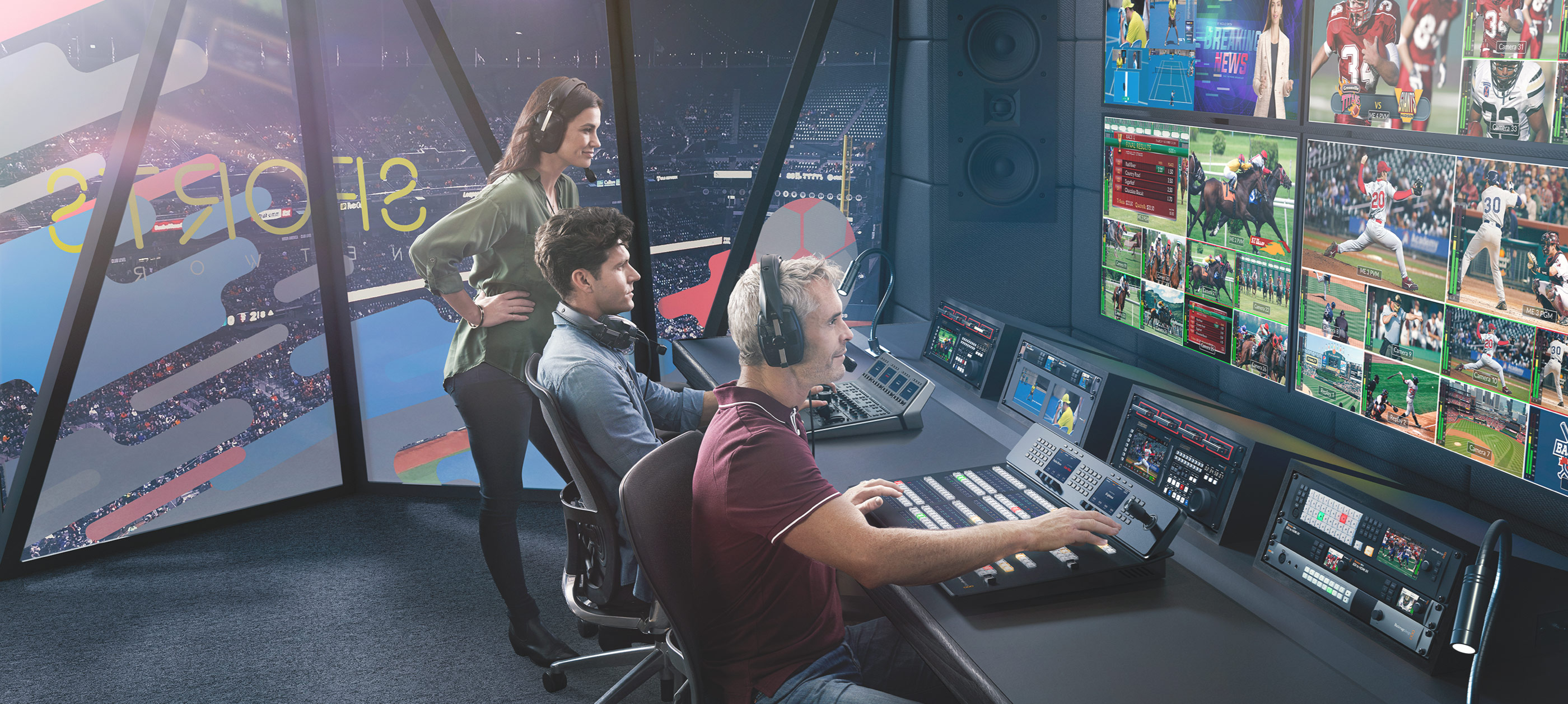

Az integrált többnézetes funkciók lehetővé teszik több videóforrás egyetlen monitoron történő megfigyelését. A független többnézetes kimenetek (1 az 1 M/E modellnél, 2 a 2 M/E modellnél és 4 a 4 M/E modellnél) lehetővé teszik bármely külső vagy belső jelforrás 4, 7, 10, 13 vagy 16 egyidejű ablakban történő megtekintését. Természetesen további információk is megjeleníthetők, többek között. VU-mérők vagy jelzések.

Talkback
A kommunikációs funkciók közé tartozik egy 5 pólusú XLR-csatlakozó a közvetlen headset-csatlakozáshoz, valamint egy RJ-12-es interfész a szabványos talkback-rendszerekhez, például a ClearComhoz vagy az RTS-hez. A kommunikációs funkciók teljes mértékben konfigurálhatók, továbbá a 15. és 16. SDI-csatornák a kameraállomásokkal való kétirányú kommunikációhoz, illetve a 13. és 14. csatornák a technikai csapatokkal való kommunikációhoz használhatók.

Média adatbázis
A belső memória tárolja az RGBA grafikákat és a sugárzási minőségű animációkat, amelyek két vagy négy dedikált médialejátszóval játszhatók le. Az 1 M/E modell esetében 20 állóképet és legfeljebb 200 képkockát tartalmazó animációt, a 2 M/E modell esetében 40 és 400, a 4 M/E változat esetében pedig 60 és 600 képkockát képes tárolni.

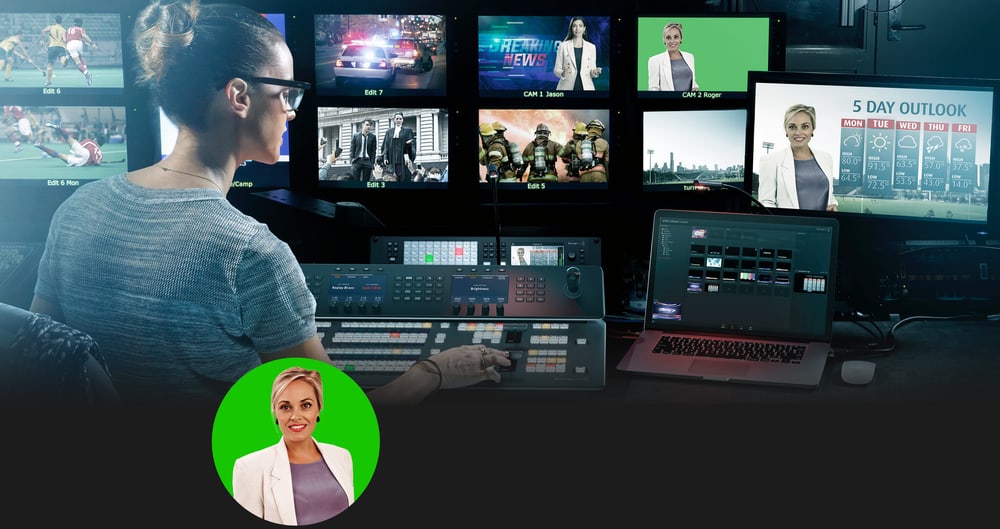

Effektek és billentyűzés
A gyártó a virtuális stúdió alkotóit is szem előtt tartotta: az ATEM Constellation ATEM Advanced Keyer modulokat kínál a kiváló minőségű billentyűzéshez Chroma és Luma üzemmódban. A színkiemelő rendszer nagyon hatékony, és funkciókat kínál az automatikus keying háttér eltávolítására, a maszk szélének beállítására, az előtér színkorrekciójára stb. Az 1 M/E-s modell 4 példányt kínál az ATEM Advanced Keyerből, illetve 8 és 16 példányt a 2 M/E-s és 4 M/E-s változatok esetében.

Az ATEM Constellation rendezők natív blending effektek széles választékát is kínálják, teljesen beállítható paraméterekkel, beleértve az átmenet hosszát, az él színét és szélességét, a pozíciót vagy a mozgás irányát. A belső médialejátszókkal kombinálható TWO átmenetek teszik teljessé az effekt menüt.

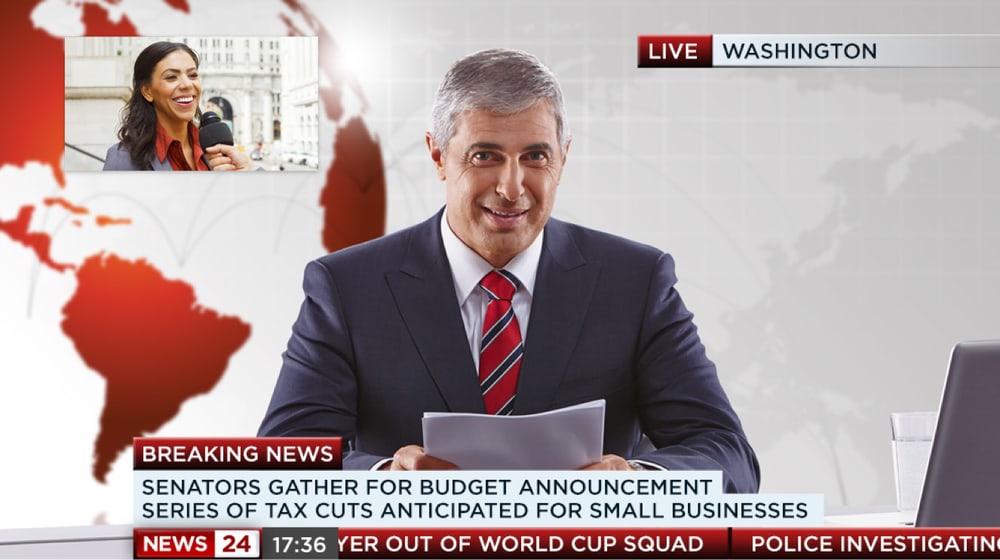

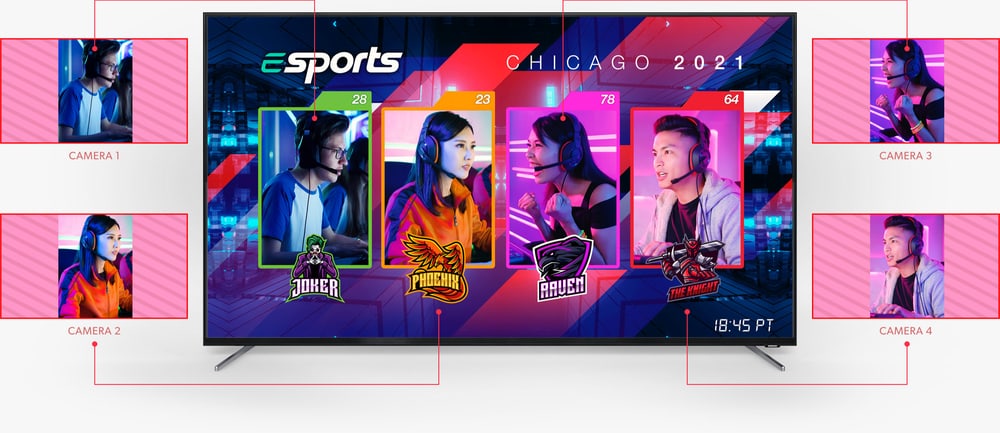

Az M/E buszokban található DVE effektek mellett a 2 M/E és 4 M/E modellek egy nagy teljesítményű, többrétegű SuperSource processzort is kínálnak 4x DVE réteggel és háttérrel, amely további jelforrásként használható. Az egyes rétegekhez bármilyen videobemenet használható, a felhasználók pedig a hátteret egy médiabankból választhatják ki. A SuperSource ideális eszköz a kép a képben interjúk készítéséhez a fő DVE modulok használata nélkül, így azok más célokra is rendelkezésre állnak. Az ATEM Constellation 4 M/E csúcsmodell még két teljesen független SuperSource processzort is kínál!

Fairlight

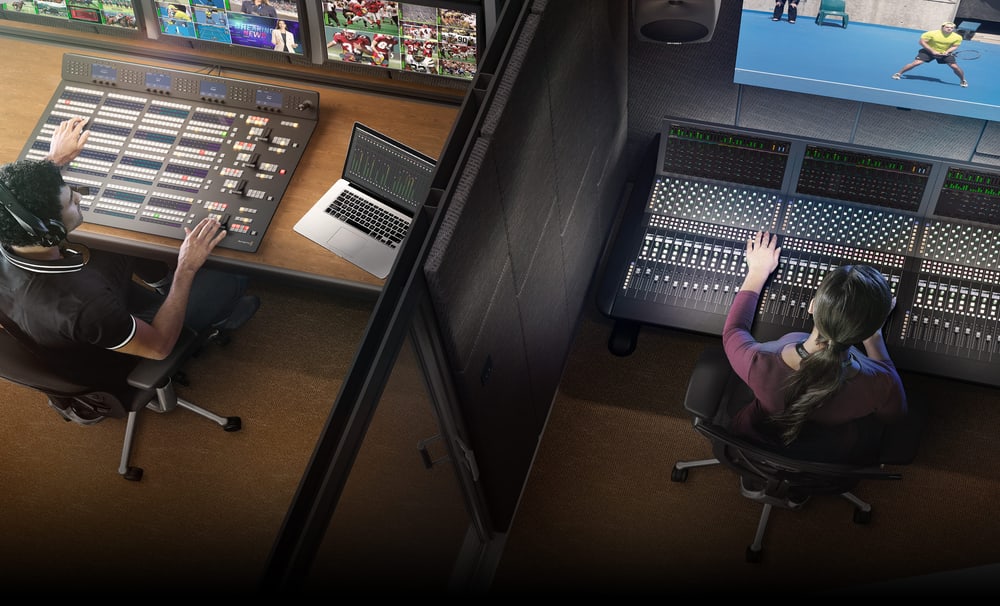

Az integrált Fairlight interfész lehetővé teszi az élő műsorok nagyon összetett hangszerkesztését. A belső keverőpult hatalmas 156 csatornát támogat, ami példa nélküli az élő adások rezsicsökkentése terén. A hangcsatornák a 4 M/E-s változatnál SDI-bemenetekről vagy MADI-interfészekről származnak. Minden bemenet rendelkezik funkciókkal a dinamika és a frekvenciaválasz beállítására kompresszor/limiter/expander/gate vagy hatsávos parametrikus equalizer segítségével, és a jelek útválasztása is alapfelszereltség. További hangforrások lehetnek az analóg bemenetekhez csatlakoztatott eszközök, egy kommunikációs fejhallgató mikrofonja vagy egy médialejátszó. A hangkeverés az ATEM Software Control vagy egy Mackie protokollal kompatibilis konzol segítségével valósul meg.

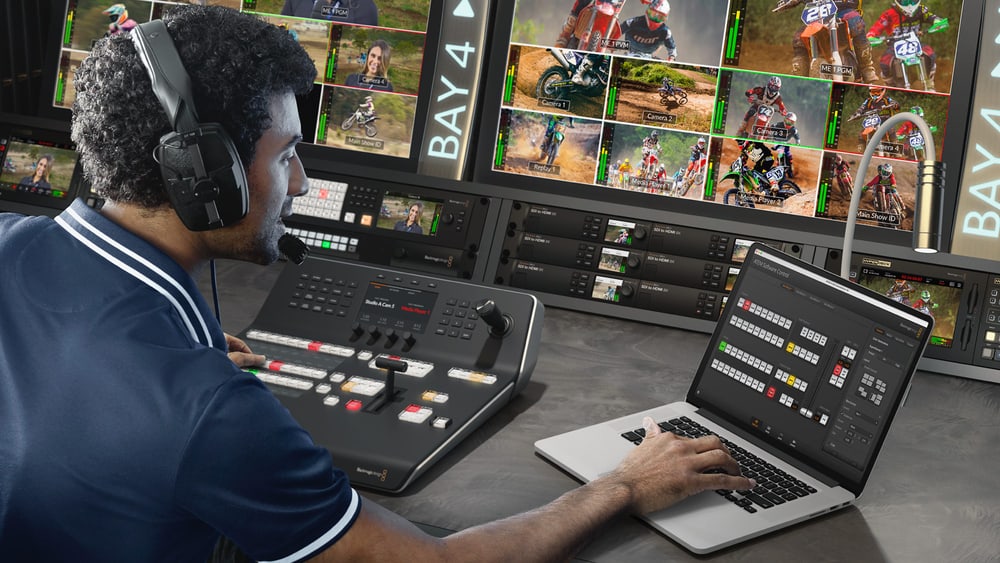

ATEM szoftveres vezérlőpanel
Az ATEM Software Control Panel alkalmazás teljes felülről történő vezérlést biztosít, és a készülék tartozéka. A program különböző részei megkönnyítik a kamerák vezérlését, a hangkeverést, a médiakezelést, a makrók programozását, sőt a HyperDeck lemezfelvevők távvezérlését is. Ezen kívül az overhead állapot XML formátumban menthető, valamint a belső képadatok mentése is lehetséges.

Számos konkurens termékkel ellentétben a fenti funkciók mindegyikét tartalmazza a termék alapára. Nincs szükség további licenc- vagy ismétlődő díjak fizetésére: a felhasználók számára mindig rendelkezésre állnak a fejlett overhead funkciók, beleértve a multiview, a SuperSource, a DVE effektek vagy az ATEM Advanced Keyer funkciót.

Az ATEM 4 M/E Constellation 4K overheadek alapvető jellemzői

• Modern kialakítás előlapi kezelőszervekkel
• 40 12G-SDI bemenet formátumkonverzióval
• 24 12G-SDI kimenet
• Videokimenet USB-C interfészre webkamera módban
• 4 független többnézetes kijelző választható elrendezéssel
• 4x DVE effektek
• ClearCom- és RTS-kompatibilis visszahallgatás
• Belső médiabank állóképekhez és animációkhoz
• 16x ATEM Advanced Chroma Key effekt a zöld/kék háttér eltávolításához
• 12G-SDI interfész, amely támogatja az elterjedt HD és Ultra szabványokat 2160p60-ig
• 2x SuperSource effektek
• Beépített Fairlight keverőpult akár 156 csatorna feldolgozásához
• Kompatibilis az opcionális ATEM sorozatú hardverkonzolokkal
