Blackmagic Design ATEM 1 M/E Constellation HD

Az ATEM Constellation HD élő produkciós kapcsolók családja erőteljes műsorszórási funkciókat tartalmaz, miközben a legújabb elektronikai technológiát tartalmazza, így rendkívül kedvező árúak. Az elérhető modellek egy 1 M/E-s modell 10 x 3G-SDI bemenettel, egy 2 M/E-s modell 20 x 3G-SDI bemenettel és egy 4 M/E-s modell 40 x 3G-SDI bemenettel. Minden modell tartalmaz teljes szabványkonvertálást minden SDI bemenetre, M/E soronként 4 darab fejlett ATEM chroma keyert, M/E soronként egy DVE-t, médialejátszókat, nagyobb médiakészletet és még sok minden mást. Ezeket az új kapcsolókat professzionális frissítésként tervezték az ATEM Mini ügyfelek számára, akiknek bővítésre van szükségük, vagy a nagy műsorszolgáltatók számára, akik korszerű kapcsolót szeretnének a stúdiójukba.

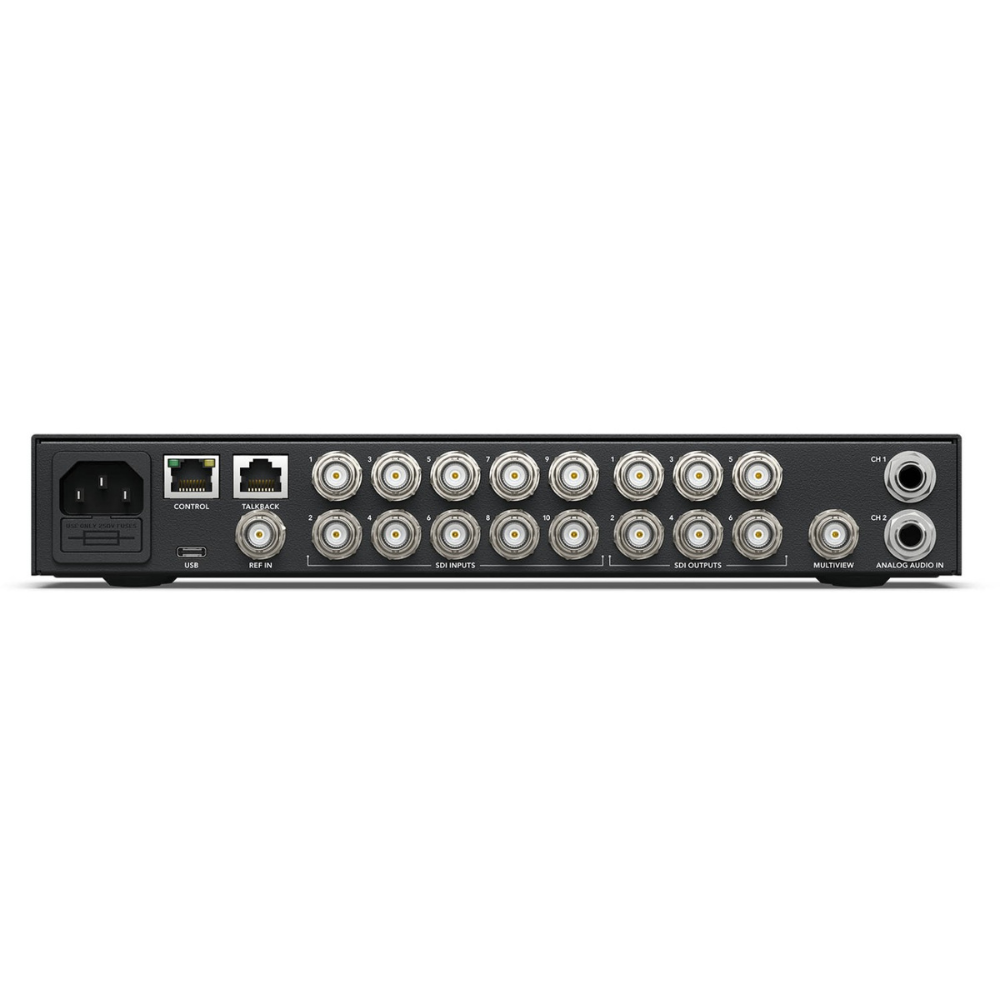

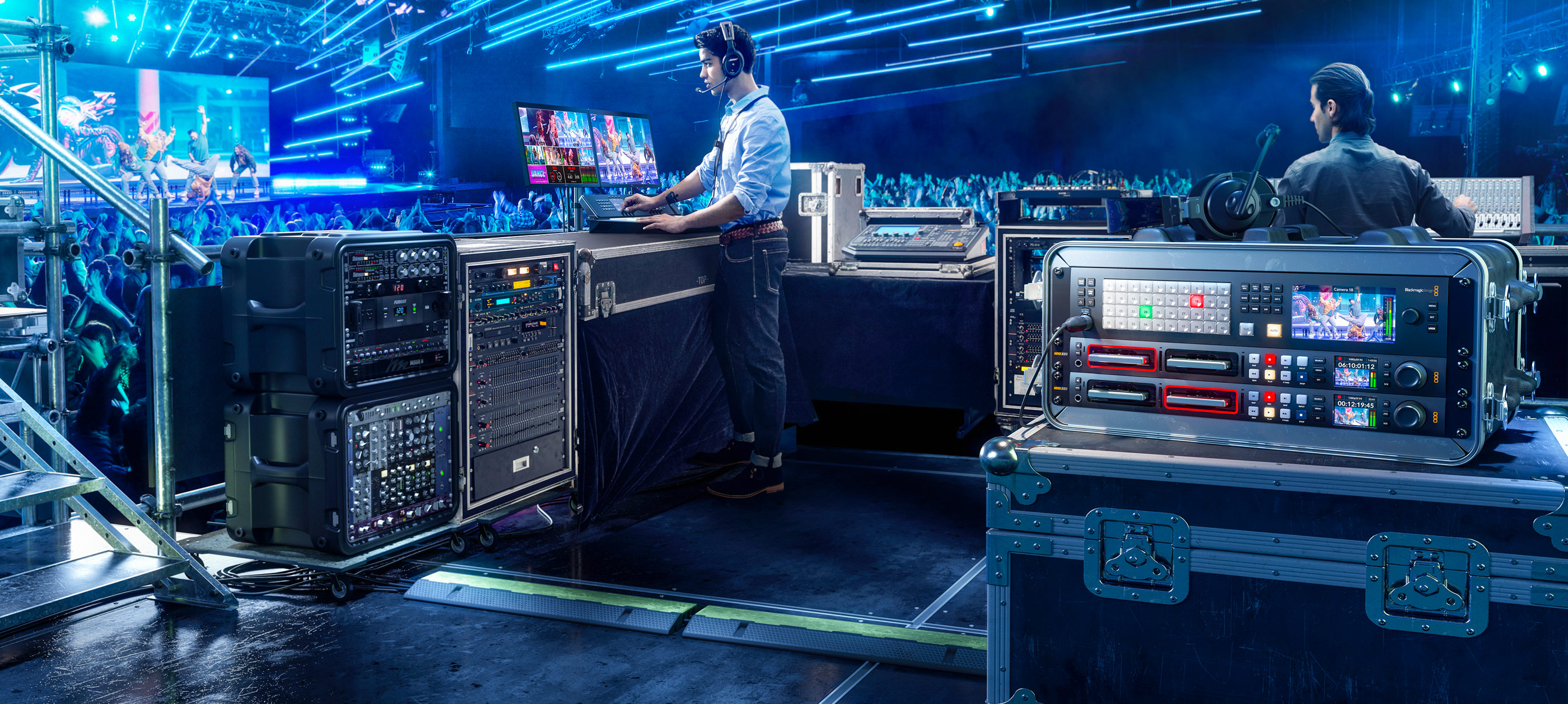

Az ATEM Constellation HD kapcsolók kompakt rackbe szerelhető kialakításúak, beépített vezérlőpanellel. Ez lehetővé teszi a kapcsoló működtetését, ami kritikus a beállítások során vagy vészhelyzetben. A készülékhez tartozik egy nagyméretű LCD kijelző is, így az ügyfelek láthatják a program kimenetét és a kapcsoló beállításait a képernyőn megjelenő menükön keresztül módosíthatják. A kompakt kialakítás tökéletes a hordozható élő produkcióhoz, a kapcsoló hátulján találhatók a 3G-SDI bemenetek, a 3G-SDI aux kimenetek, a szimmetrikus hang és a vezérléshez szükséges Ethernet csatlakozók. A 4 M/E-s csúcsmodell még RS-422-t is tartalmaz a soros vezérléshez és a MADI digitális audiocsatlakozásokhoz.

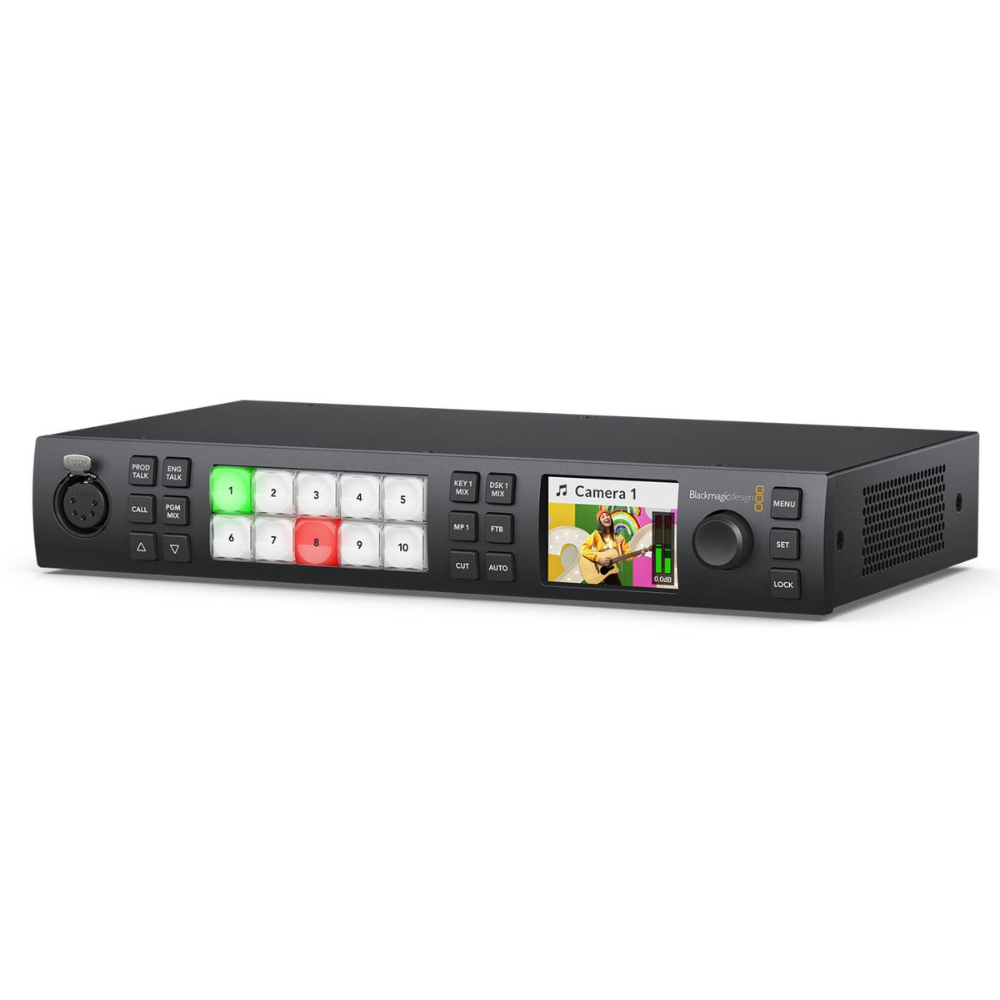

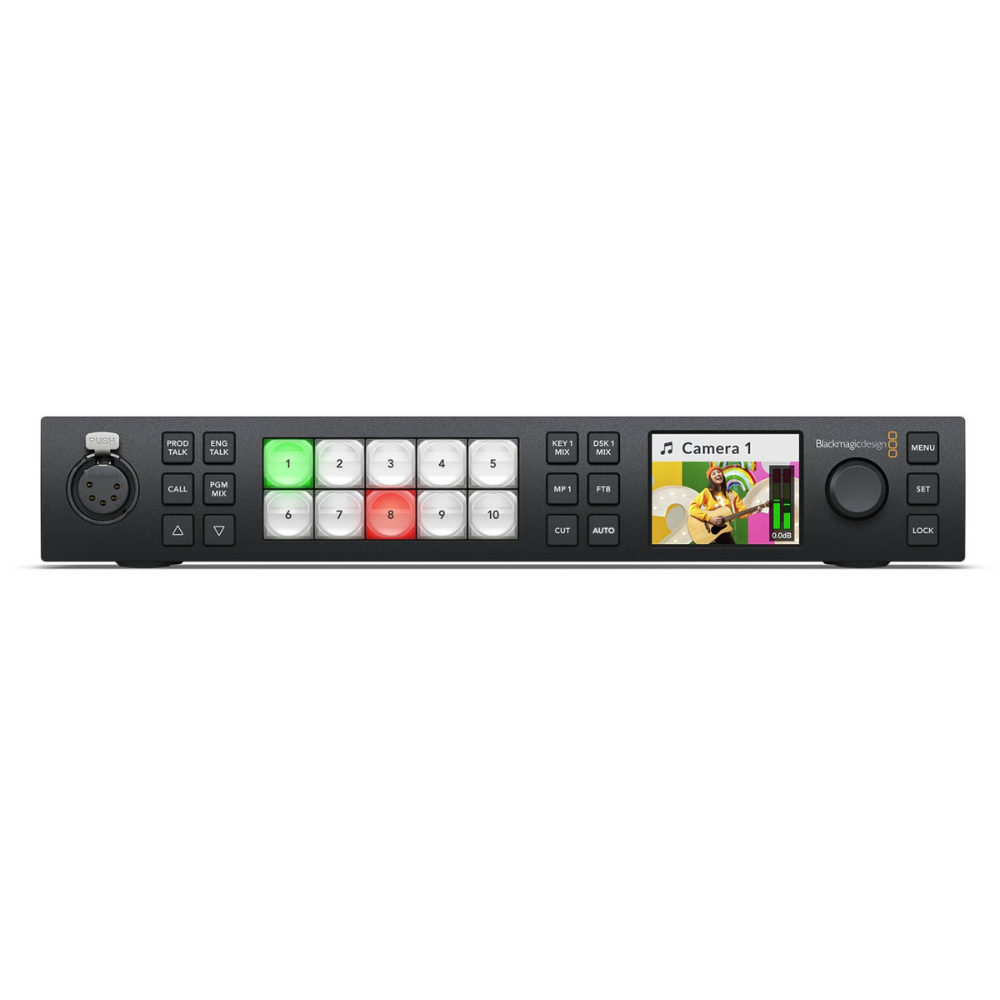

Az előlapba épített vezérlőpanellel az ügyfelek egyszerűen odasétálhatnak és bármikor kezelhetik az ATEM Constellationt. Ráadásul az előlapi vezérlőgombok ugyanazok a prémium kategóriás típusok, amelyeket a teljes méretű paneleknél használnak, így rendkívül megbízhatóak. Az ügyfelek az előlapról vezérelhetik a billentyűket, a médiát és a fade to black funkciót is. Ráadásul az előlapi LCD és a menügombok segítségével a kapcsoló szinte minden egyes működési funkciója elérhető.

Az ATEM Constellation HD család olyan modelleket tartalmaz, amelyek akár 40 független 3G-SDI bemenettel rendelkeznek, és minden bemenet saját dedikált fel- és keresztkonverterrel rendelkezik. Ez azt jelenti, hogy bármilyen 1080p bemeneti forrás átalakítható a kapcsoló videostandardjára. Ez azt jelenti, hogy az ügyfelek minden egyes switcher SDI-bemenetén más televíziós szabvány futhat, és az összes bemenet egyszerűen működni fog.

Az ATEM Constellation HD család hatalmas számú, teljesen független 3G-SDI kimenettel rendelkezik. Még a kis 1 M/E modell is 6 x 3G-SDI kimenettel rendelkezik. A 2 M/E-s modell 12 x 3G-SDI kimenettel rendelkezik, a 4 M/E-s modell pedig hatalmas, 24 x 3G-SDI kimenettel. Ezek az SDI-kimenetek nagyon hatékonyak, mivel az ügyfelek bármely SDI-bemenetet vagy bármely belső forrást önállóan továbbíthatnak az egyes SDI-kimenetekre. Vagy használhatják az SDI-kimeneteket ISO-felvevőkhöz, ahol minden deck egy reszinkronizált switcher bemenetet kap, megfelelő időkóddal. Minden SDI kimenet tartalmaz programhangot, RP-188 időkódot, SDI kameravezérlést, tallyt és talkbacket.

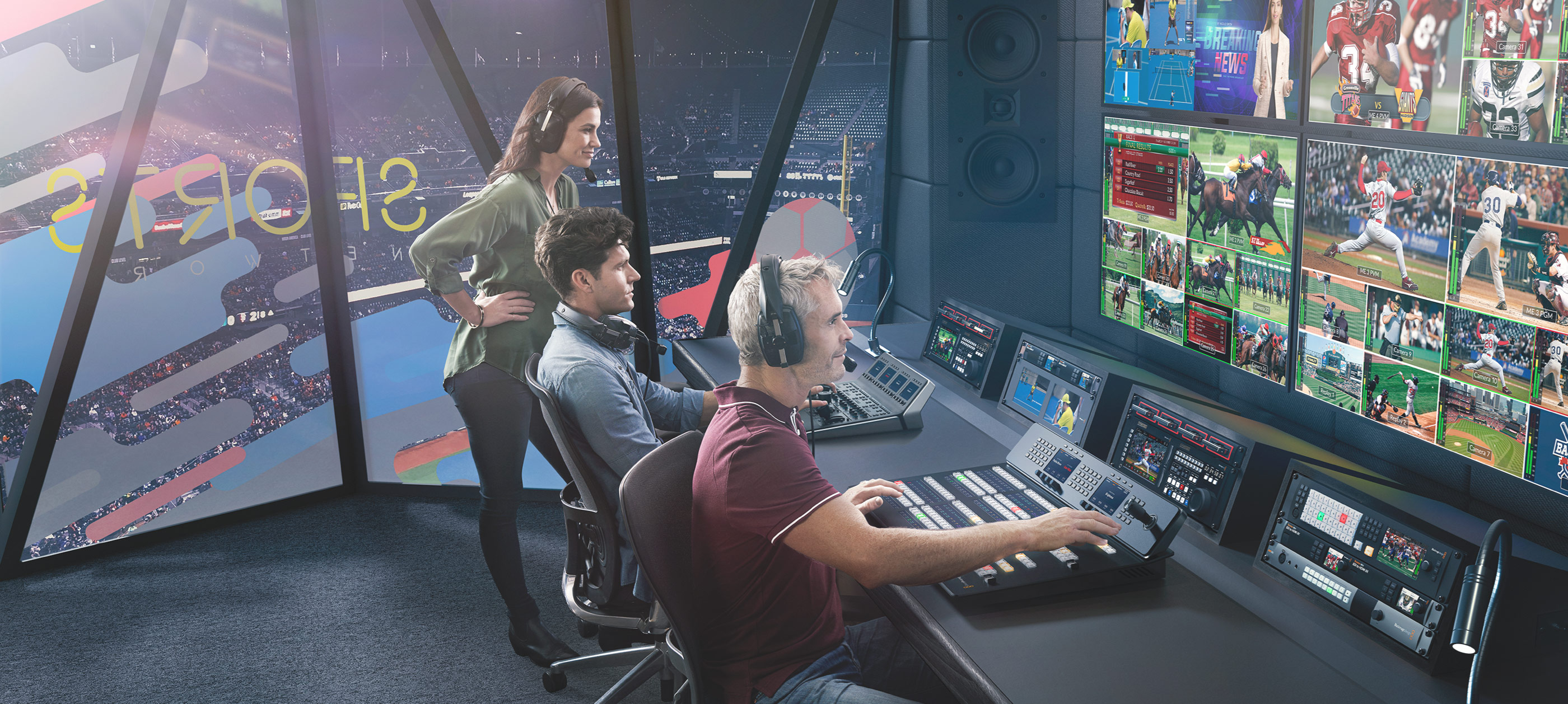

A beépített multiview lehetővé teszi az ügyfelek számára, hogy több forrást egyetlen monitoron monitorozzanak. Az 1 M/E modell 1 multiview-t, a 2 M/E modell 2 független multiview-t, a 4 M/E modell pedig 4 független multiview-t tartalmaz. Az összes külső SDI bemenet, valamint az összes belső videóforrás bármelyik nézetre átirányítható. Minden több nézet teljesen testreszabható, és függetlenül beállítható 4, 7, 10, 13 vagy 16 egyidejű nézetre. Az ügyfelek minden egyes nézethez hozzáadhatják a tally keretet, valamint a forráscímkét és a VU-mérőket overlay-ként. Plusz egy piros és egy zöld szegély mutatja az egyes nézeteken a tally-t, így az ügyfelek tudják, hogy milyen források vannak adásban.

Az ATEM Constellation HD a műsorszórási minőségű natív átmenetek széles skáláját tartalmazza, mint például a mix, dip, wipe, és így tovább. Minden átmenet testre szabható a rendszer vezérlő menüjében a keret színének, szélességének, pozíciójának, irányának és még sok másnak a beállításával. Az ATEM Constellation switcher tartalmaz egy nagy teljesítményű digitális videoeffektus processzort a DVE átmenetekhez, amellyel az aktuális képet ki lehet szorítani a képernyőről, felfedve alatta egy új videót. A DVE még grafikus törlési átmenetek létrehozására is használható.

Annak érdekében, hogy a stábok egyetlen kreatív csapatként dolgozhassanak, az ATEM Constellation beépített talkback funkcióval rendelkezik. A talkback támogatja az 5 tűs XLR headset csatlakozót, valamint egy hátulra szerelt RJ12 csatlakozót az ipari szabványos talkback rendszerekhez, mint például a ClearCom vagy az RTS csatlakoztatásához. Az ügyfelek teljes talkback vezérlést kapnak, beleértve a program- és mérnöki hurkokat, a fejhallgató mikrofonjának a fejhallgatóba történő hallgatásához szükséges mellékhang vezérlést és a programkeverést. Az ATEM Constellation HD támogatja az SDI talkbacket is, amely a 15. és 16. SDI csatornát használja a Blackmagic Design kamerákkal való kétirányú kommunikációhoz. Az ügyfelek még a 13. és 14. csatornát is használhatják a mérnöki talkbackhez.

A beépített médiatároló tárolja a sugárzási minőségű RGBA grafikákat és animációkat, amelyeket a 2 vagy 4 médialejátszó azonnal lejátszhat. A beépített médiatároló a médialejátszókkal használható grafikákat tárolja, és az 1 M/E modell 20 állóképet és 200 képkocka animációt, a 2 M/E modell 40 állóképet és 400 képkocka animációt, a 4 M/E modell pedig 60 állóképet és 600 képkocka animációt képes tárolni.

Híradós vagy virtuális díszletmunkához az ATEM Constellation HD tökéletes, mivel számos ATEM fejlett billentyűzetet tartalmaz a kiváló minőségű chroma vagy luminance billentyűzéshez. A chroma keyer hihetetlenül nagy teljesítményű, és rendelkezik egy színválasztóval a háttérszínek mintavételezéséhez a kulcsparaméterek automatikus generálásához. Az ügyfelek pontos vezérlést kapnak az él és a fakulás beállításához, és még egy előtér színkorrektor is van, így az ügyfelek az előtér réteg "kinézetét" a háttér réteghez igazíthatják, lehetővé téve a zökkenőmentes kompozíciókat. A keyer minta- és DVE-kulcsozásra is használható. Az ügyfelek 4 ATEM Advanced Keyert kapnak az 1 M/E modellhez, 8 ATEM Advanced Keyert a 2 M/E modellhez és 16 ATEM Advanced Keyert a 4 M/E modellhez.

Az M/E soronként 4 upstream chroma keyerrel az ügyfelek tökéletes megoldást kapnak a virtuális szettek építéséhez. Ennyi ATEM Advanced chroma keyerrel az ügyfelek kameránként egy-egy keyert használhatnak, hogy zökkenőmentes kompozíciót hozzanak létre a kamera és az egyéni háttér között. Még az 1 M/E-s modell is elegendő keyerrel rendelkezik egy 4 kamerás virtuális szett létrehozásához. Az ügyfelek használhatnak külső képfeldolgozókat a virtuális készletekhez, vagy akár fix kamerás virtuális készletet is létrehozhatnak az előre renderelt állóképes hátterek betöltésével a médialejátszókból és a médiatárból. Az ügyfelek makrókat állíthatnak be a kameraváltáshoz és a megfelelő háttér betöltéséhez a médialejátszókba. A nagyfokú rugalmasságnak köszönhetően az ügyfelek kísérletezhetnek, hogy különböző stúdiófelszereléseket próbáljanak ki.

Az M/E sorokban található DVE-k mellett a 2 M/E és 4 M/E modellek nagy teljesítményű SuperSource többrétegű processzorokat tartalmaznak 4 extra DVE réteggel és egy háttérréteggel, amelyek mindegyike további bemeneti forrásként jelenik meg az ATEM Constellation HD számára. Minden egyes SuperSource DVE-hez bármilyen switcher videóbemenet használható, majd az összes réteg egy médiapool egyéni háttérre kerül. A SuperSource olyan, mintha egy plusz többrétegű VFX switcher lenne beépítve. A SuperSource tökéletes interjúk kép a képben megjelenítéséhez, mivel az ügyfelek beállíthatják a hatást, miközben a fő DVE-ket szabadon tarthatják más feladatokra. Az ATEM 4 M/E Constellation még 2 teljesen független SuperSource processzorral is rendelkezik.

Az SDI bemenetek a beágyazott hangot is kezelik, és az összes videobemenetből keverik a hangot. Ráadásul a program kimenetek tartalmazzák a talkback, a tally és a kameravezérlő információkat. Ez azt jelenti, hogy az ügyfelek a switcher bármelyik SDI-kimenetét visszacsatlakoztathatják a kamerához a programvisszajátszáshoz, a kameravezérléshez és a talkbackhez.

A beépített Fairlight hangkeverővel az ATEM Constellation lehetővé teszi a rendkívül összetett élő hangkeverést. A belső keverő akár 156 bemeneti csatornával rendelkezik, így a legnagyobb hangkeverő az élő produkciós kapcsolók között. A hangot az összes SDI videobemenetből de-embeddedelik, és az audiomixerre továbbítják. Ezután a 4 M/E-s modell extra audió keverő bemeneti csatornákkal rendelkezik a MADI audio bemenetekhez. Minden bemeneti csatorna a legmagasabb minőségű 6 sávos parametrikus EQ-val és kompresszorral, limiterrel, expanderrel és zajkapuval, valamint teljes pásztázással rendelkezik. A vásárlók extra csatornákat kapnak az analóg bemenethez, a talkback mikrofonhoz és a médialejátszókhoz. Mindez az audioteljesítmény az ATEM Software Control vagy egy Mackie kompatibilis panelen keresztül vezérelhető.

Az ATEM Software Control Panel teljes körű vezérlést biztosít az ügyfelek számára a switcher felett, és ingyenesen tartalmazza. Az ATEM Software Control Panel gyönyörűen kialakított felülettel rendelkezik, vizuális kapcsolóval és paraméterpalettákkal a gyors beállítások elvégzéséhez. Az ATEM Software Control segítségével az ügyfelek hozzáférhetnek a kameravezérléshez, a hangkeveréshez, a médiához, a makróprogramozáshoz és még a HyperDeck lemezfelvevők vezérléséhez is. Az ügyfelek még a kapcsoló teljes állapotát is elmenthetik XML-fájlként, valamint minden médiáról biztonsági mentés készül a médiakészletből.

Az M/E gombok minden sora integrált LCD kijelzővel rendelkezik a dinamikus bemeneti gombok feliratozásához. Az 1 M/E modell egyetlen M/E sorban 10 bemeneti gombot tartalmaz. A 2 M/E modell 2 M/E sor 20 bemeneti gombbal. A masszív 4 M/E modell 4 M/E sorral rendelkezik, soronként 40 bemeneti gombbal és 4 független rendszervezérlő LCD képernyővel.

Más kapcsolókkal ellentétben az összes funkciót tartalmazza a vételár. Ez azt jelenti, hogy a vásárlók minden funkciót teljes mértékben aktiválva és mindig használatra készen kapnak. Az ügyfelek számára nem kell licencdíjat fizetni a funkciók használatához, és nincsenek folyamatos havi költségek. Ez azt jelenti, hogy a felhasználók soha nem fogják azt tapasztalni, hogy a licenc 5 perccel a program indítása előtt lejár. Az olyan fejlett funkciók, mint a multiview, a SuperSource, a DVE-k vagy az ATEM Advanced Keyers mindig engedélyezettek és mindig használatra készek.

Az ATEM Constellation HD Switchers jellemzői

• Fejlett kialakítás beépített előlapi vezérlőkkel.
• Akár 40 szabványok szerint átalakított 3G-SDI bemenet.
• Akár 24 testreszabható 3G-SDI kimenet.
• Akár 4 független többnézetes nézetet tartalmaz többféle elrendezési lehetőséggel.
• Tartalmazza a DVE és a stinger átmeneteket.
• Legfeljebb 4 DVE-t tartalmaz.
• ClearCom és RTS kompatibilis professzionális talkback.
• Belső média állóképekhez és mozgóképekhez.
• Tartalmazza az új ATEM Advanced Chroma Key-t.
• m/E soronként 4 db felfelé irányuló ATEM Advanced Chroma billentyűzet zöld/kék képernyős munkához.
• Akár 4 független DVE.
• Többsebességes 3G-SDI az összes HD televíziós szabványhoz, beleértve a 720p, 1080i és 1080p szabványokat.
• Beépített 156 csatornás Fairlight hangkeverő.
• Ingyenes szoftveres vezérlőpanelt tartalmaz.
• Kompatibilis az összes ATEM hardveres vezérlőpanellel.
• Minden funkciót tartalmaz, külön ügyfélköltség nélkül.
