AVMATRIX 12G-SDI & 4K HDMI 2.0 Pattern Generator

12G-SDI és 4K HDMI 2.0 minta generátor. A generátorral számos előre beállított minta közül választhat, vagy RGB vagy YCbCr színtereken alapuló egyéni képeket hozhat létre. Rendelkezik egy referencia bemenettel és egy HDMI / négy SDI kimenettel, amelyek akár DCI 4K60 felbontást is támogatnak.

Az AVMATRIX 12G-SDI & 4K HDMI 2.0 Pattern Generator lehetővé teszi a monitor színhőmérsékletének és szürkeárnyalatainak tesztelését különböző típusú mintákkal, például színsávokkal, patológiai mintákkal és monokróm megjelenítéssel.

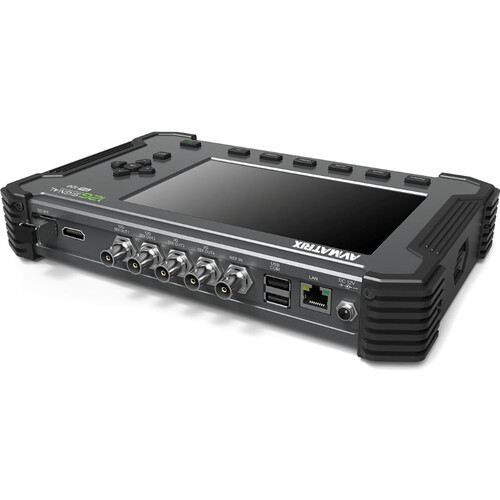

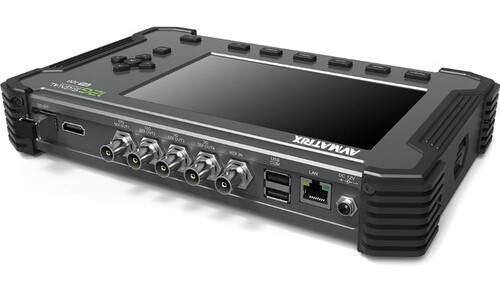

A generátorral számos előre beállított minta közül választhat, vagy RGB vagy YCbCr színtereken alapuló egyéni képeket hozhat létre. Rendelkezik egy referencia bemenettel és egy HDMI / négy SDI kimenettel, amelyek akár DCI 4K60 felbontást is támogatnak. A LAN-port lehetővé teszi a számítógéphez való csatlakoztatást és a generátor vezérlését egy Windows szoftverről, amelyet az AVMATRIX ingyenes letöltésként biztosít. A két USB-portra külső eszközök, például pendrive, billentyűzet vagy egér csatlakoztathatók. További minták importálhatók flash meghajtókon keresztül. Egy SFP-hely is rendelkezésre áll egy opcionális SFP-modul telepítéséhez.

A generátor felhasználói felületén több mint száz gyorsbillentyű funkciót állíthat be a hatékonyabb tesztelési munkafolyamat érdekében. A generátor beépített akkumulátorral rendelkezik, amely akár 2,5 órán át is üzemel, és a mellékelt tápegységgel folyamatosan is működtethető.

• REF in a keretszinkronizáláshoz
• 12G-SDI (4K60) egy-, két- és négyvezetékes (SQD/2SI)
• 6G-SDI, 3G-SDI A és B szintű támogatás
• 4K HDMI 2.0 videokimenet
• SFP-hely
• 8-csatornás / 16-csatornás beágyazott AES/EBU hang -60-0 dB tartományban
• Mintaimport USB porton keresztül
• Gyűrűsminta, időkód, képkockaszámláló átfedési teszt és mozgó teszt
